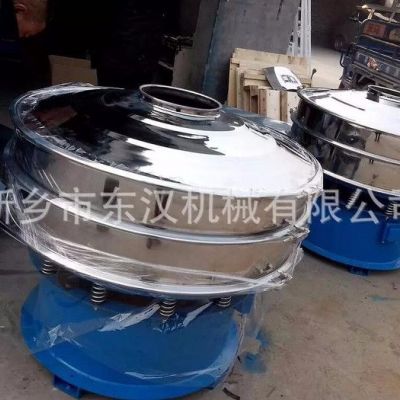

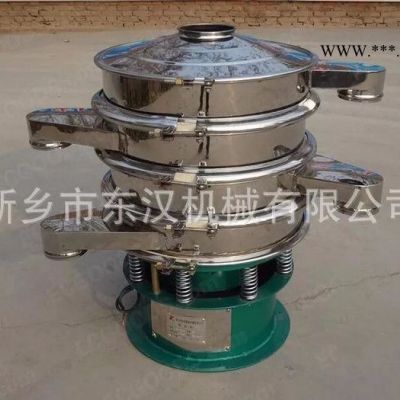

1.產品介紹

三次元振動篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

2.工作原理

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，**終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

3.結構組成

電機）、隔振裝置（一組支承彈簧）、底座等幾部分組成，其中，篩蓋與篩框為振動部分，其它部分為非振動部分，另外，底座兼有支承功用。篩框為旋振篩的主要參振部分。篩框通常由板材卷焊而成，其上下端均有一承接圈，下內部設有一法蘭圈，用于固定篩網組件等結構。

4產品特點

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。

3.篩網不阻塞、粉末不飛揚、篩分**細可達500目（28微米）過濾**細可達5微米。

4.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。

5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。
