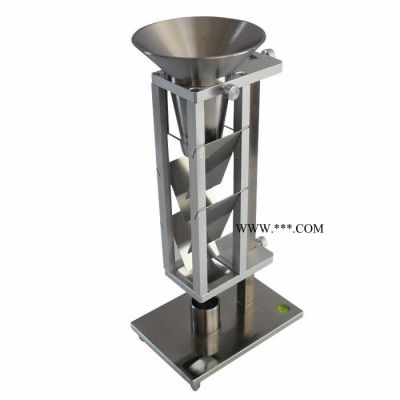

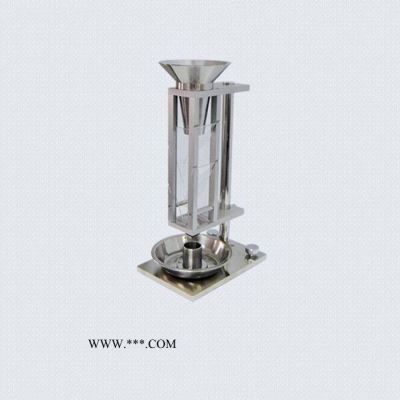

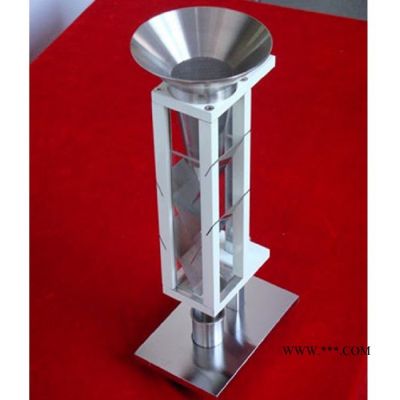

HYL-101型斯柯特容量計

一、儀器介紹
HYL—101型斯柯特容計法松裝密度測試儀是依據GB5060-85《金屬粉末松裝密度的測法第二部分：斯柯特容量計法》設計、制造；同時符合采用國際標準ISO 3932/2《金屬粉末松裝密度的測定第2部分：斯柯特容量計法》。該測試裝置適用于不能自由流過漏斗法中孔徑為5mm的漏斗和用振動漏斗法易改變特性粉末。
二、原理
粉末放入上部組合漏斗中的篩網上，自然或靠外力流入布料箱，交替經過布料箱中的四塊傾斜角為25°的石英玻璃板和方形漏斗，流入已知體積的圓柱杯中，呈松散狀態。然后稱量圓柱杯中的粉末的質量。
三、儀器結構
(1)上部組合漏斗
由兩個不銹鋼（304材質）圓錐形漏斗裝配而成，上端口徑Φ112mm、下端口徑Φ30mm、總長度：30+850mm。篩網：1.18mm不銹鋼篩網。
(2)布料箱
橫斷面為正方形，內有四塊2mm厚石英玻璃板斜鑲嵌在鋁制的框架上，框架前后兩壁面是有機玻璃板；四塊石英玻璃板可以拔出，易于清洗。
(3)方形漏斗
1mm厚不銹鋼（304材質）板焊接而成，傾斜角度為60°的方錐體,下端口徑為12.5mm×12.5mm。
(4)圓柱杯
容積為25ml，不銹鋼（304）材質，凈重46±1克。
(5)鐵臺架
用于支撐上部組合漏斗、布料箱、方形漏斗、圓柱杯等部件。
(6)天平
用于稱量粉末樣品，稱重1Kg，精度為0.02g（用戶可自備）。
