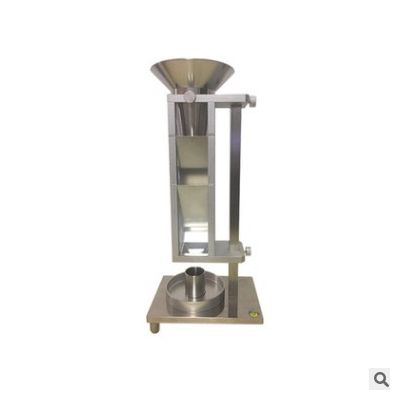

T-101斯柯特容量計(jì)松裝密度測試儀

ST-101斯柯特容量計(jì)松裝密度測試儀升級后增加如下功能：本品除配置定位角之外，配置調(diào)節(jié)平衡之水平儀裝置，減少外部環(huán)境對測量結(jié)果的影響；量杯有定位裝置，從而保證漏斗和量杯的中心在一條直線上.，方形布料箱周圍由4塊亞克力板固定，以防測試時(shí)試樣向外濺出；是我公司依據(jù)GB/T 1479.2-2011 金屬粉末 松裝密度的測定 2部分：斯柯特容量計(jì)法代替國標(biāo)GB5060—85（金屬粉末松裝密度的測定——第二部分：斯柯特容量計(jì)法）研制的粉體松裝密度測試裝置。同時(shí)滿足參照國際標(biāo)準(zhǔn)IS0 3923—2：1981{金屬粉末松裝密度的測定第2部分：斯柯特容量計(jì)法》。中所提供的基本結(jié)構(gòu)和參數(shù)要求，其各項(xiàng)指標(biāo)均符合標(biāo)準(zhǔn)的規(guī)定。

也可用于類似試驗(yàn)要求之粉末松密度測量如制藥、耐火材料等粉末和顆粒測試；與國際國內(nèi)標(biāo)準(zhǔn)相通用，本儀器適用于不能自由流過孔徑為5.0標(biāo)準(zhǔn)漏斗法和使用振動(dòng)漏斗發(fā)易改變粉體特性之粉末測試使用

取樣:

3.1 測定每一種粉末松裝密度時(shí)，應(yīng)至少取100cm3體積的樣品，分三份進(jìn)行。

3.2 通常，粉末按接收狀態(tài)測定，在某些情況下，粉末應(yīng)進(jìn)行烘干。但如果粉末容易氧化，應(yīng)在真空或惰性氣氛保護(hù)下進(jìn)行烘干。若粉末含有易揮發(fā)性物質(zhì)，則不允許烘干

ST-101斯柯特容量計(jì)松裝密度測試儀性能指標(biāo)：

上部漏斗組件：材料：304不銹鋼；上端口徑Φ112mm、下端口徑Φ30mm、總長度：30+850mm。篩網(wǎng)：1.18mm不銹鋼篩網(wǎng)或10鉬網(wǎng)篩

布料箱：方形，內(nèi)置四塊1毫米厚不銹鋼檔板。

方形漏斗：60°方錐體，下端口徑為12.5mm×12.5mm。

圓柱杯：材料：304不銹鋼；容積為25±0.05 ml。

尺寸：100 mm×160 mm×358 mm。

試驗(yàn)結(jié)果的計(jì)算：

金屬粉末質(zhì)量與體積之比為松裝密度，計(jì)算公式如下：

式中：ρas：斯柯特容量計(jì)法測得的粉末松裝密度，g/cm3,

m：金屬粉末質(zhì)量，g；

V：松裝粉末的體積，cm3。

取三次測定結(jié)果的算術(shù)平均值報(bào)出最終結(jié)果，精確到0.01g/cm3。當(dāng)三次測量結(jié)果之間的差值超過平均值的1％時(shí)，其最大值和最小值也要隨結(jié)果報(bào)出。
