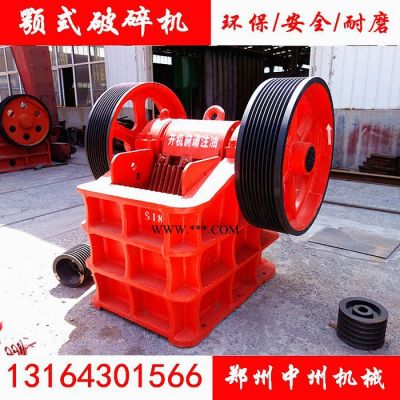

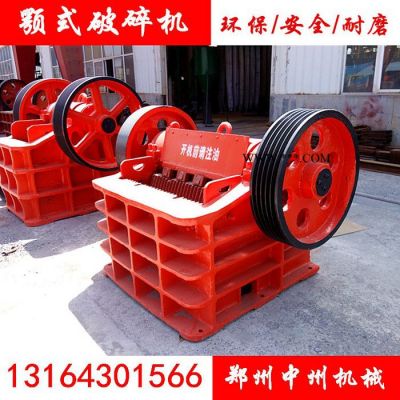

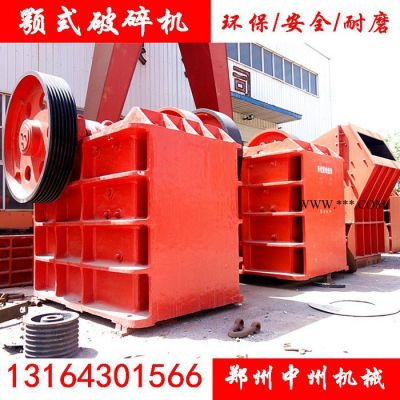

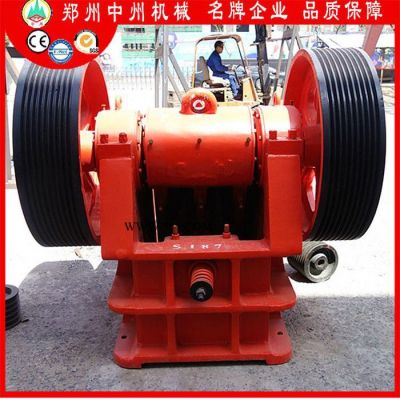

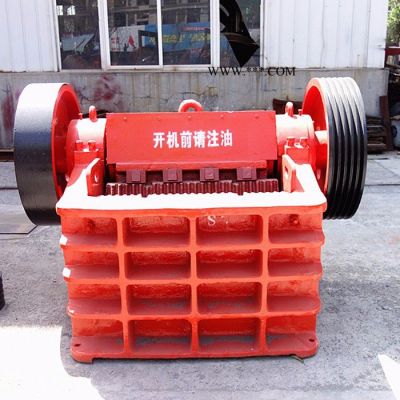

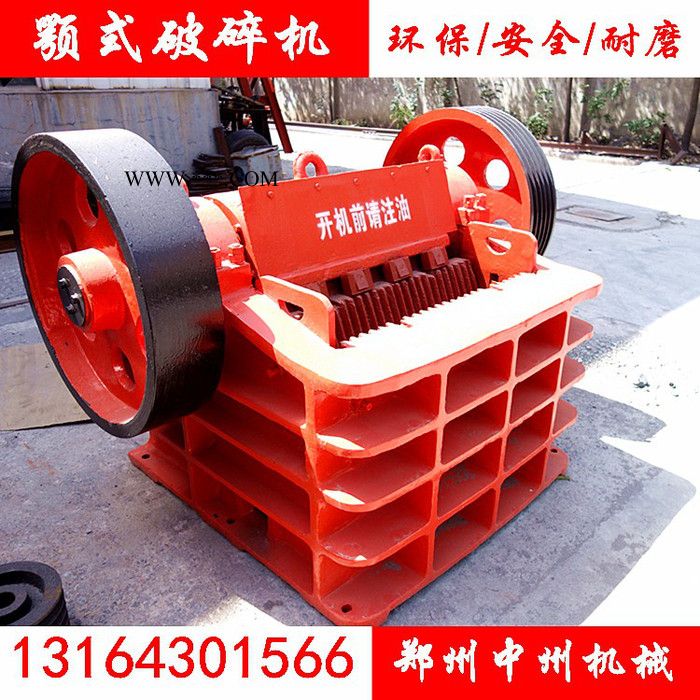

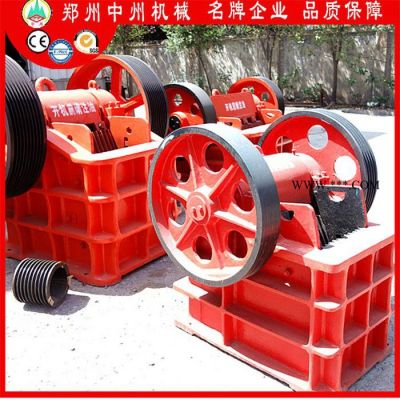

鄂式破碎機

   鄂式破碎機Jaw Crusher(又名老虎口)出現于1858年，首先廣泛應用于筑路工程，以后應用于礦山。具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

一、鄂式破碎機用途和使用范圍

1、 該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。

2、 該系列破碎機**適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的**大塊度不得大于技術參數表所規定

二、鄂式破碎機結構概況

??顎式破碎機主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。

1、固定體：顎式破碎機固定體的主要部件是機架，機架的制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重磨損，在破碎腔左右側上裝有護板，可隨意更換。

2、 轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。

a、 動顎由動顎支架和活動顎板等部件組成，顎破的動顎支架采用35#鑄鋼，并經過調質處理。

b、顎破機的偏心軸由45#鋼車制，并經過調質處理。

c、 軸承采用雙列向心球面滾子軸承，具有微調、承受力大、耐用的特點。

d、 顎板分活動和固定兩種，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13具有硬度高、耐磨，使用效果良好的特點。

3、調整裝置：該裝置是用來調整排料口的大小尺寸，控制顎式破碎機出料粒度。我廠顎式破碎機調整機構有兩種形式：提長楔塊式和頂桿墊片式，調整方便靈活，能實現無級調整。

三、鄂式破碎機的性能特點

1.破碎腔深而且無死區，提高了進料能力與產量；

2.其破碎比大，產品粒度均勻；

3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；

4.潤滑系統安全可靠，部件更換方便，保養工作量??；

5.結構簡單，工作可靠，運營費用低。

6.設備節能：單機節能15%～30%，系統節能一倍以上；

7.排料口調整范圍大，可滿足不同用戶的要求；

8.噪音低，粉塵少。

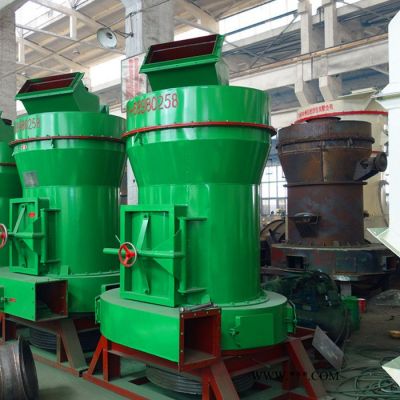

工作流程：大塊狀物料經鄂式破碎機破到所需粒度后（如物料達到雷蒙機進料粒度要求可以不需要破碎機），將需要粉碎的物料均勻連續的送入雷蒙機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的,粉磨后的粉子被風機氣流帶走，經分析機進行分機，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，后經出分管排出即為成品粉子。氣流再由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。如不需用提升機，儲料倉，振動給料機，可人工均勻給料。在磨室內因被磨物料中有一定的含水量，研磨時產生熱量導致磨室風量增加，為此通過調整風機和主機間的余風管來到氣流的平衡，并將多余凈化后排入大氣中，布袋要經常抖動，以便排氣效果好。
