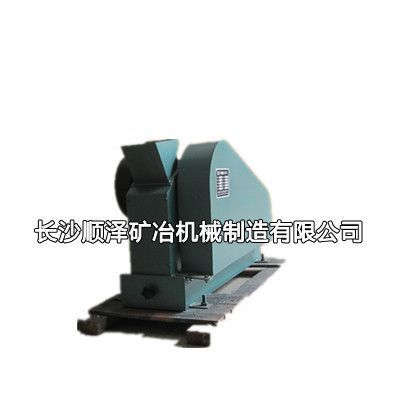

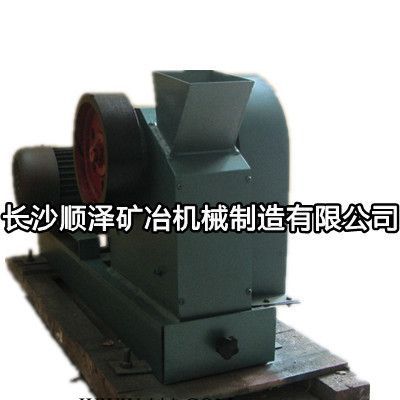

  XPC顎式破碎機

 一.設備的主要用途

     XPC鄂式破碎機專供地質、環保、冶金、建材、化工、煤炭、電廠等工業部門、大專院校和科研單位的實驗室作粗碎、中碎、各種中等硬度的礦石、巖石或其他物料之使用。

   本機具有先進的結構、理想化的設計，使用壽命長、出料粒度細而均勻等特點，并且拆裝維修方便，防塵效果好。實踐證明，本機多次用花崗巖作開路破碎試驗，其出料粒度完全可以取代中碎直接進入圓盤粉碎機進行細碎。

二、結構簡介

   動顎直接懸掛在偏心軸上，受到偏心軸的直接驅動。動顎底部用一塊推力板支撐在機架的后壁上。當電機通過三角皮帶帶動偏心軸轉動時，動顎一方面對定顎作往復擺動，同時還順著定顎有很大程度的上下運動，這種較復雜的運動使破碎腔內的物料破碎并排出。

該機的底架與機架均系鋼板焊接結構。在機架的前板上安裝定顎襯板，同時通過機架前部左右側壁上安裝的邊護板，機架相應位置上的壓塊、螺釘來夾緊定顎襯板，并保證機架側壁在工作時不被磨損。動顎的材料選用ZGMn ，正面裝有動顎襯板 ，其上部借偏心軸與滾動軸承懸掛在機架軸承孔上，下面通過推力板支承在推力板支座上。偏心輪的兩端裝有飛輪和皮帶輪。

    推力板支座同時通過后部的拉桿及螺母起調整出料口大小的作用，當其順旋時，出料口增大，反之減小。在調整時應松開其上的緊定螺釘。

      該機還具有由拉桿、彈簧、調節螺母等另件組成的拉緊裝置。拉桿的一端鉸接在動顎底部的耳環上，另一端穿過機架壁的凸耳用彈簧及螺母張緊。當動顎被帶動著向前擺動時，動顎和推力板將產生慣性力矩，而在回程時，由于慣性力矩的作用，使動顎不能及時進行回程擺動，有使推力板跌落的危險。因而要用拉緊機構使推力板與動領、推力板頂座之間經常保持緊密的接觸，其拉桿將借助彈簧張力來平衡動顎和推力板向前擺動時的慣性力，使動顎及時向反方向擺動。本機器的最大特點是結構簡單，管理和修理方便，且造型小巧美觀，堅固耐用，調整靈活方便，料斗做成抽屜式能減少粉塵污染．特別適用于實驗室等場所。

三．主要技術數據：

四、安裝說明

   1．安裝時無須做地基圖，直接放在平地上就可使用。

   2．調整排料口前，應先松開機架后部彈簧拉桿上的調節螺母，調整好后，再適當調整彈簧的張緊程度。

五、使用須知

   ( l ）啟動前的準備工作：

1 ．應仔細檢查軸承的潤滑情況是否良好，軸承內及推力板支承座與推桿頂部是否有足夠的潤滑脂；

2 ．應仔細檢查所有緊固件是否完全緊固；

3 ．傳動皮帶是否良好，發現皮帶有破損現象時，應及時更換．當皮帶與帶輪上有油污時，應用干凈抹布擦凈：

4 ．所有裝置，另部件是否良好到位，如有不妥，應及時解除

5 ．檢查破碎腔內有無破碎物料或其他雜物，如有應消除之。

( 2 ）破碎機的啟動：

1 ．經檢查，證明機器與傳動部分情況正常后方可啟動；

2 ．本機僅允許在無負荷情況下啟動；

3 ．啟動后若發現有異常情況應立即停止啟動，并查明原因消除故障后，方可再行啟動。

( 3 ）維護和使用

1 ．破碎機正常運轉后，方可開始投料：

2 ．待破碎物料應均勻地投入破碎腔內，并避免側面投料，以防止負荷突變或單面突增。

3 ．在正常工作情況下．軸承溫升不應超過35 ℃ ，最高溫度不得超過70 ℃ ，如超過應立即停車，查明原因并消除之。

4 ．停車前，應首先停止加料工作，待破碎腔內物料完全排出后，方可關閉電動機。

5 ．破碎時，若因破碎腔內物料阻塞而造成停車時，應立即關閉電動機，必須將物料清除后，方可再行啟動。

6 ．顎板一端磨損后，可調頭使用。
