發動機品牌	顎式破碎機
類別	顎式破碎機
應用領域	礦山、冶煉、建材、公路、鐵路、水利和化工等行業
用途	破碎
作用對象	礦山、冶煉、建材、公路、鐵路、水利和化工等
品牌	華輝選礦設備
型號	顎式破碎機
加工定制	是

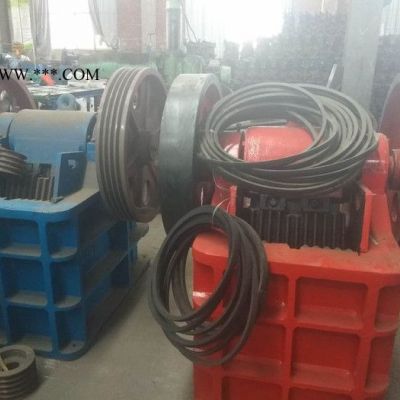

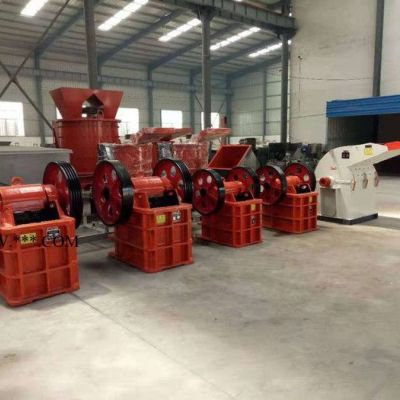

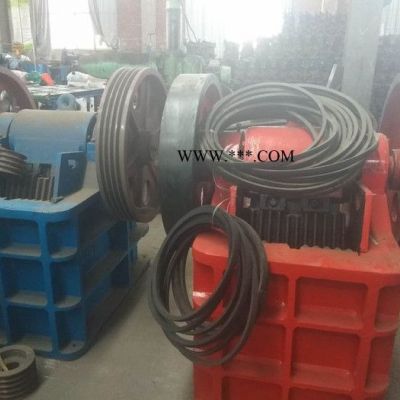

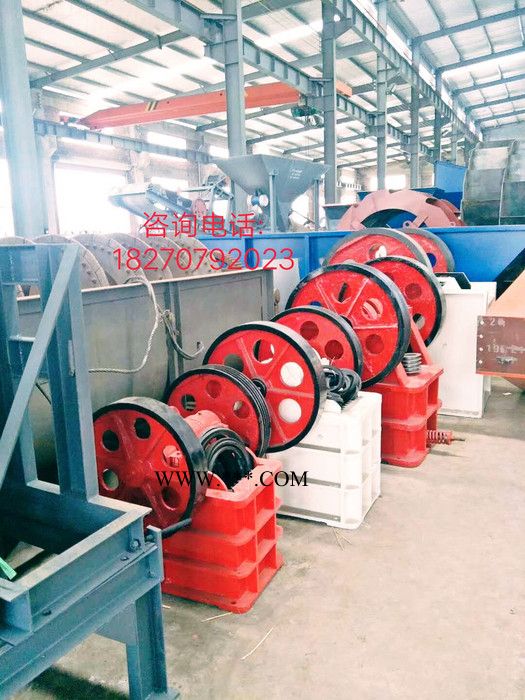

顎式破碎機  所屬類別 : 機械

顎式破碎機又作鄂式破碎機，簡稱鄂破，主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的高抗壓強度為320MPa。性能特點為破碎比大，產品粒度均勻，結構簡單，性能可靠，維修簡便，運營費用低。

基本信息

中文名稱

顎式破碎機

外文名稱

Jaw Crusher



別稱

鄂破、老虎口

歸類

砂礦設備，破碎設備

目錄	1基本簡介 2工作原理 3主要特點 4運行環境	5主要部件 6技術參數 7使用說明 8操作方法	9常見故障 10維修方法 11注意事項 12選材組裝

基本簡介

本系列鄂式破碎機（ 顎式破碎機），具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。顎式破碎機廣泛應用于礦山、建材、化工、冶金等行業，可對抗壓強度不大于320MPa的各種礦石、巖石等物料進行粗、中碎作業，是礦石破碎機等礦石物料破碎的優選設備。

顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠，使用維修方便。

顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）?；顒宇€板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。

工作原理
單擺顎式破原理；動顎懸掛在心軸上，可作左右擺動。偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比一般為3-6.由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較??；由于動顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。

復擺顎式破原理

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。

復擺式顎式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。

主要特點

1、破碎腔深而且無死區，提高了進料能力與產量。

2、其破碎比大，產品粒度均勻。

3、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性。

4、潤滑系統安全可靠，部件更換方便，設備維護保養簡單。

5、結構簡單，工作可靠，運營費用低。

6、設備節能：單機節能15%～30%，系統節能一倍以上。

7、排料口調整范圍大，可滿足不同用戶的要求。

8、噪音低，粉塵少。

運行環境

在將巨大石塊破碎成小石塊的過程中，一道破碎機通常為“主”破碎機。歷史悠久，也最堅固的破碎機是顎式破碎機。為顎式破碎機喂料時，物料從頂部入口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心住，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，顎式破碎機仍需非?？煽康墓ぷ?，這是保證生產效率的關鍵一環。

主要部件 1.機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，

2.顎板和側護板；定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。 3.傳動件；偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。 4.調節裝置

調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

5.飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

6.潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

技術參數

型號規格	進料口尺寸（ ㎜ )	最大給料粒（ ㎜ )	排料口調整范（ ㎜ )	處理能力（m/h）	電機（Kw）	重量
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11

使用說明

（一）顎式破碎機起動前的準備工作

1、應仔細檢查軸承的潤滑情況是否良好，軸承內肘板連接處是否有足夠的潤滑脂。

2、應仔細檢查所有的緊固件是否完全緊固。

3、防護裝置是否良好，發現不安全現象，應立即消除之。

4、檢查破碎腔內有無礦石或其他雜物，如有則應立即消除。

（二）顎式破碎機的起動

1、經檢查、證明機器與傳動部分情況正常，始可起動。

2、本機只能在無負荷情況下起動。

3、起動后，若發現有不正常的情況時，應立即停車，待查明原因排除隱患，方可再次起動。

（三）顎式破碎機的維護和使用

1、破碎機正常運轉后，方可投料。

2、待破碎材料應均勻地加入破碎腔內，并應避免側面加料，防止負荷突變或單邊突增。

3、在正常工作情況下，軸承的溫升不應超過35度，高溫不得超過70度，否則應立即停車，查明原因加以消除。

4、停車前，應先停止加料，待破碎腔內被破碎物料完全排空后，方可關閉電機。

（四）顎式破碎機的潤滑

1、經常注意及時做好磨擦面的潤滑工作，可保證機器的正常運轉和延長使用壽命。

2、本機采用的潤滑脂，應根據使用地點、氣溫等條件來決定，一般可采用鈣基、鈉基或鈣鈉基潤滑脂。

3、加入軸承座的潤滑脂為其容積的50－70%，每三個月必須更換一次；換新油時必須用干凈的汽油或煤油清洗軸承與軸承座內污物。

4、肘板與肘板墊接觸處在機器開動前，必須加入潤滑脂。

顎式破碎機的維修規則和保養

顎式破碎機的維修，無論什么機器維修保養都是很重要的。

1. 顎式破碎機潤滑

（1） 經常注意并及時做好摩擦面得潤滑工作，可確保機器的正常運轉和延長其使用壽命。

（2） 顎式破碎機所采用潤滑脂應根據使用的地點、氣溫條件下而定，一般情況下采用鈣基、鈉基和鈣那基潤滑脂。

（3） 加入軸承座內的潤滑脂為其空間容積的50%左右、每3~6個月更換一次。換油時應用潔凈的汽油或煤油清洗滾柱軸承的滾道。

（4） 顎式破碎機開動前，推力板與推力板支座之間應注入適量的潤滑脂。

2. 顎式破碎機維修

為保證顎式破碎機的正常工作，處正確操作外，必須進行計劃性維修，其中包括日常維護檢查，小修、中修和大修。

（1） 小修 主要內容包括檢查并修復調整裝置，調整排料口間隙，對磨損的襯板調頭或更換。檢查傳動部分、潤滑系統及時跟換潤滑油等。小修的周期為1~3個月左右。

（2） 中修 處進行小修的工作外，還包括更換推力板、襯板、檢查并修復軸瓦等。中修的周期一般為1~2年左右。

（3） 大修 處進行中修的工作外，還包括和更換車削偏心軸和鄂心軸，澆鑄連桿頭上部的巴氏合金，更換或修復個磨損件。大修的周期一般為5年左右。

在顎破的日常工作中要做到定期檢查機器，在開關機的時候，要注意定期關顎破機，看看機器內部是不是磨損了，主要關注的有中心入料管、錐帽、葉輪上、下流道襯板、圓周護板、耐磨塊是否磨損以及磨損程度，要做到及時更換磨損較嚴重的部件，更換時一定要注意該部件的尺寸與型；要定期檢查顎式破碎機傳動帶，傳動帶是一個重要的部分，它能帶動機器，在檢查傳送帶時應該注意什么問題呢？傳送帶是否過松或者過緊、受力時候均勻等問題。

操作方法

1.顎式空載試車

（1） 顎式破碎機連續運轉2小時，軸承溫升不得超過30度。

（2） 所有緊固件應牢固，無松動現象。

（3） 飛輪、槽輪運轉平穩。

（4） 所有摩擦部件無擦傷、掉屑和研磨現象，無不正常的響聲。

（5） 排料口的調整裝置應能保證排料口的調整范圍。

2. 顎式有載試車

（1） 顎式破碎機不得有周期性或顯著的沖擊、撞擊聲。

（2） 最大給料粒度應符合設計規定。

（3） 連續運轉8h，軸承溫升不得超過30度。

3.顎式破碎機使用前的準備工作

（1） 仔細檢查軸承的潤滑情況是否良好，推力板的連接處是否有足夠潤滑脂。

（2） 仔細檢查所有緊固件是否緊固。

（3） 仔細檢查傳動帶是否良好。若發現有破損現象時，應及時更換，當傳動帶或帶輪上有油污時，應用抹布將油污擦凈。

（4） 檢查防護裝置是否良好，發現有不安全現象時，應及時排除。

（5） 檢查破碎腔內有無礦石或雜物，若有礦石或雜物時，則必須清理干凈，以確保破碎機空腔起動。

（6） 檢查起頂螺栓是否退回，墊片組是否壓緊，T型螺栓是否擰緊。

操作提示

1、根據使用情況，碎石軋料槽上面應設保護罩，防止碎石由軋料槽內崩出傷人。

2、開機前，要清除破碎機內及周圍的雜物，必須檢查各潤滑部位，并用手搬動數圈，各部機構靈活才允許開機。

3、破碎機工作時，嚴禁用手從腭板間取出石塊，如有故障應用撬棍、鐵鉤等工具處理。

4、若因破碎腔內物料阻塞而造成停車，應立即關閉電動機，待物料清除干凈后，再行起動。

5、調節排料口時，應先松開擰緊彈簧，待調整好后，再適當調整彈簧的張緊程度并擰緊螺栓，以防襯板在工作時脫落。

6、破碎機工作時，要防止石塊嵌入張力彈簧中，而影響彈簧強度。

1. 顎式破碎機潤滑

（1） 經常注意并及時做好摩擦面得潤滑工作，可確保機器的正常運轉和延長其使用壽命。

（2） 顎式破碎機所采用潤滑脂應根據使用的地點、氣溫條件下而定，一般情況下采用鈣基、鈉基和鈣鈉基潤滑脂。

（3） 加入軸承座內的潤滑脂為其空間容積的50%左右、每3~6個月更換一次。換油時應用潔凈的汽油或煤油清洗滾柱軸承的滾道。

（4） 顎式破碎機開動前，推力板與推力板支座之間應注入適量的潤滑脂。

2. 顎式破碎機維修

為保證顎式破碎機的正常工作，除正確操作外，必須進行計劃性維修，其中包括日常維護檢查，小修、中修和大修。

（1） 小修主要內容包括檢查并修復調整裝置，調整排料口間隙，對磨損的襯板調頭或更換。檢查傳動部分、潤滑系統及時跟換潤滑油等。小修的周期為1~3個月左右。

（2） 中修處進行小修的工作外，還包括更換推力板、襯板、檢查并修復軸瓦等。中修的周期一般為1~2年左右。

（3） 大修 處進行中修的工作外，還包括和更換車削偏心軸和鄂心軸，澆鑄連桿頭上部的巴氏合金，更換或修復個磨損件。大修的周期一般為5年左右。

      注意事項

（1） 破碎機正常運轉后，方可投料生產。

（2） 待碎物料應均勻地加入破碎機腔內，應避免側向加料或堆滿加料，以免單邊過載或承受過載。

（3） 正常工作時，軸承的溫升不應該超過30度，溫度不得超過70度。超過上述溫度時，應立即停車，查明原因并加以排除。

（4） 停車前，應首先停止加料，待破碎腔內物料完全排出后，方可關閉電源。

（5） 破碎時，如因破碎腔內物料阻塞而造成停車，應立即關閉電源停止運行，將破碎腔內物料清理干凈后，方可再行起動。

（6） 顎板一端磨損后，可調頭使用。

（7） 破碎機使用一段時間后，應將緊定襯套松動而損傷機器

組裝

組裝時，破碎板必須牢固地貼在鄂板上，兩者之間應該墊平，破碎板與顎板之間要用軟金屬（如鉛、鋅等） 作墊片，并用螺栓緊固。破碎機工作時，破碎板不應有松動現象，否則容易折斷或 磨損破碎板，降低破碎板的使用壽命。所以，組裝時一定要安裝好破碎板，從而延長破碎板的使用壽命。

使用過程中改進以加強破碎板的壽命 在生產過程中，破碎板與物料直接作用,破碎力很大，特別是破碎硬度較大的物料時，導致安裝破碎板的螺栓振動，螺母松動，使破碎板磨損加劇并產 生極大的噪音，嚴重時破碎板脫落或折斷使設備停機，影響正常生產。遇到這種情況，只是開機前擰緊螺栓、螺母是不能徹底解決問題的，要根據現場的實際情況具體問題具體分析，想辦法 采取切實可行的方法解決問題。例如，可以采用彈簧防松減振裝置解決破碎板在工作中的松動，從而延長破碎板的使用壽命，提高工作效率。具體做法是利用彈簧做成螺栓防松動及自緊裝 置，該裝置由內彈簧壓蓋、彈簧、外彈簧壓蓋組成，把這個裝置穿在螺栓上擰緊螺母，由于彈簧被螺母壓緊到一定程度后，產生很強的防振效果，由巨大的破碎力產生的螺栓松動力被彈簧張 緊力自動彌補，故螺栓不致于松動，從而延長破碎板的使用壽命，提高生產效率。總之，在使用過程中可以針對具體情況想辦法解決具體問題，防止破碎板松動、磨損加劇、折斷等情況，從而 延長破碎板的使用壽命，降低成本，提高工作效率。

結論

加強顎式破碎板使用壽命從設計選材、組裝、使用過程中的改進等方面著手，能很好地加強顎破破碎板使用壽命，從而提高顎式破碎機的生產效率，降低生產成本。
