一、技術指標

二、CNC脈沖電源的技術性能

1. 規格參數

1) 總輸入功率: 9KVA(50A)

2) 輸入電源: 220V/380V(國內)

3) 最大加工電流: 50A

4) 最佳表面粗糙度: Ra≤0.1?m（銅／鋼）

5) 最小電極損耗: ≤0.1%（銅／鋼）

6) 定位精度：0.01

7) 重復定位精度：0.005

8) 最高生產率: ≥500mm3/min（石墨／鋼）

9) 插補方式: 直線、圓弧、螺旋線、竹腔

10) 各軸補償: 各軸分別進行步距誤差補償、間隙補償

11) 最大控制軸數: 三軸三聯動

12) 各軸分辨率: 0.4?m

13) 最小驅動單位: 1?m

14) 輸入方式: 鼠標、USB

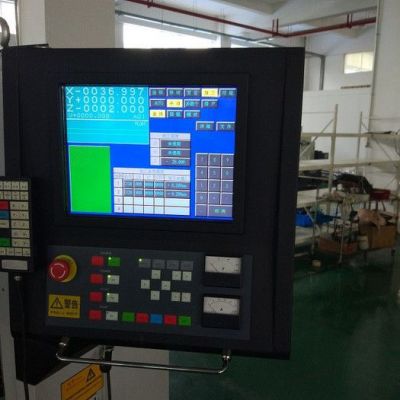

15) 顯示方式:  液晶屏（TFT-LCD）

16) 遙控盒(手控盒): 標準點動（多級切換）、輔助A0-A3

2. 功能配置

1) 液晶顯示及鼠標輸入;

2) X.Y.Z三軸三聯動功能;

3) 專家加工工藝數據庫：可進行電極和工件材料的組合自動加工和手動加工：銅/鋼、石墨1/鋼、石墨2/鋼、銅/鋁合金、石墨1/鋁合金、石墨2/鋁合金、銀鎢，銅鎢/鋼、銀鎢、銅/鋅合金、石墨/鋅合金、  銅/銅合金;

4) AUTO加工功能：輸入電極和工件材料、加工面積、電極縮放量、最終加工表面粗糙度等加工信息，系統依據專家加工工藝數據庫,自動計算加工參數，自動完成從粗加工到精加工的全過程;

5) 自動定位功能：具有端面定位、角定位、柱中心定位、孔中心定位、任意三點圓中心定位、放電位置找正定位功能，同時利用自動定位功能可對加工好的工件進行在線測量、在線修正;

6) 自動清弧電路：放電加工的過程中實時監測加工間隙狀況，發生輕微短路和拉弧的情況時，報警并適時進行清弧處理;

7) 液位控制、液溫控制 ;

8) 斷電復歸功能：機床可記憶當前坐標系的坐標值，在遇到突然斷電等突發情況時，重新開機后仍可找到設定的坐標點。
