產品型號

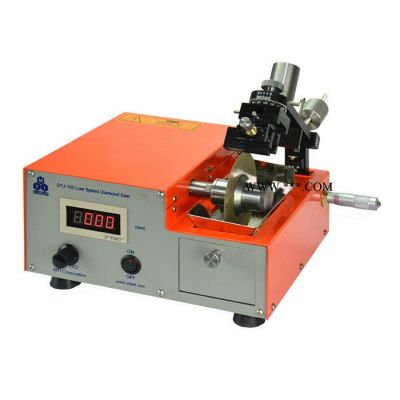

SYJ-150低速金剛石切割機

安裝條件

本設備要求在海拔1000m以下，溫度25℃±15℃，濕度55%Rh±10%Rh下使用。

1、水：設備配有自循環水槽（加注純凈水或者去離子水）

2、電：AC220V 50Hz，必須有良好接地

3、氣：無

4、工作臺：尺寸600mm×600mm×700mm，承重50kg以上

5、通風裝置：需要

主要特點

本機扭矩大、噪音低，運行平穩，結構緊湊。主軸運轉精度高，并且可微調被加工樣品的水平進給位置。配有二維夾具，可使被加工樣品在良好角度進行定位切割。本機可以配用多種材質的鋸片（如燒結金剛石鋸片、電鍍金剛石鋸片、剛玉鋸片、碳化硅鋸片、立方氮化硼鋸片），以滿足不同材料的切割需求。鋸片下方設有冷卻水盒，利用鋸片的旋轉把盒中的冷卻液帶到樣品上，把切割過程中所產生的熱量及時帶走，從而避免樣品發熱使其組織發生改變。此外，本機配有限位裝置，可以進行無人看守切割。

技術參數

1、主軸轉速：20rpm-600rpm內無級調速（數顯）

2、電源：AC110V/220V 50W

3、進給定位**度：0.01mm（可采用機械式和數顯式兩種千分尺，標配為機械式，數顯式需另行選購）

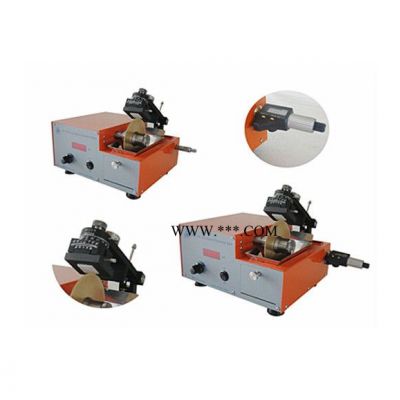

　　　　　　　數顯千分尺

4**大行程：50mm（微調行程25mm）

5、二維調整：水平方向旋轉360°，垂直方向±15°（點擊查看如何安裝樣品）

6、圓鋸片尺寸：????75mm-????100mm

　 　　　　　 切割深度

產品規格

尺寸：365×280×235mm；重量：12kg

標準配件

1

可調二維夾具

1套

2

虎鉗

1個

3

驅動電機皮帶

2條

4

夾鋸墊

（????62mm、????48mm、????35mm）

共3套

5

鋁制載物塊

（25mm×50mm×7mm）

2個

6

樹脂陶瓷塊

（50mm×50mm×10mm）

2個

7

全燒結金剛石鋸片

（????100mm×????12.7mm×0.33mm）

1片

8

電鍍金剛石鋸片

（????100mm×????12.7mm×0.4mm）

2片

9

碳化硅鋸片

（????100mm×????12.7mm×0.4mm）

10片

10

剛玉鋸片

（????100mm×????12.7mm×0.4mm）

10片

11

石蠟棒

4根

2、電鍍金剛石鋸片????100mm×????12.7mm×0.4mm

3、碳化硅鋸片????100mm×????12.7mm×0.4mm

4、剛玉鋸片????100mm×????12.7mm×0.4mm

注意事項

1、切割過程中必須使用配有冷卻粉的切割液，或者防銹劑、乳化液等具有防腐作用的液體，避免直接使用水

　　冷卻，以免銹蝕設備。

2、停機時應先將設備轉數調低至停止后再關閉電源開關，然后再取下樣品。

3、啟動時要先確保樣品固定、卡持牢固，并將調速旋鈕逆時針調至零處，然后打開開關，再調高轉速。

4、每次使用完畢后要做好卡具和鋸片的清洗保護工作，吹干并做涂油防銹處理后存放。

5、為防止樣品切割面氧化或者污染，設備可放在充氮氣的手套箱內操作（沖氬氣除外）。
