一、概述：

鉑銠30-鉑銠6熱電偶（B型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（BP）的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極（BN）為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。該熱電偶長期**高使用溫度為1600℃，短期**高使用溫度為1800℃。

B型熱電偶在熱電偶系列中具有準確度**高，穩定性**好，測溫溫區寬，使用壽命長，測溫上限高等優點。適用于氧化性和惰性氣氛中，也可短期用于真空中，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。B型熱電偶一個明顯的優點是不需用補償導線進行補償，因?yàn)樵?~50℃范圍內熱電勢小于3μV。

B型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。

B型熱電偶實際**是分度號為B的雙鉑銠熱電偶，它可以測量0~1800℃的介質的溫度，在1300~1600℃可以長期使用。是高溫測量的**熱電偶。用于粉末冶金，燒結光亮爐，真空爐，冶煉爐及多種耐火材料、陶瓷、瓷器燒制。

二、主要技術參數：

電氣出口：M20x1.5，NPT1/2

精度等級：I 、II

防護等級：IP65

偶絲直徑：Φ0.5

公稱壓力：常壓

產品執行標準：IEC584、IEC751、JB/T5582-1991

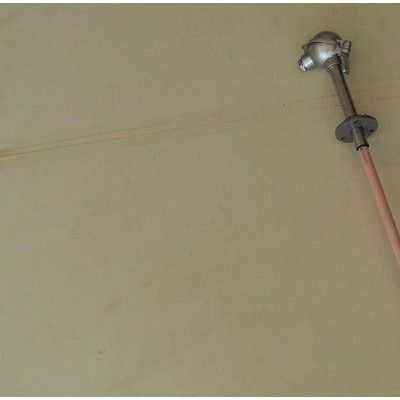

三、裝配式B型熱電偶外形示意圖：

四、保護管直徑和長度規格表：

五、工作原理：

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端叫參比端。當測量和參比端存在溫差時**會在回路時產生熱電流，接上顯示儀表，儀表上**指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動熱勢將隨著測量端溫度升高面增長，熱電動熱勢的大小只和熱電偶導體材質以及兩端溫差有關、和熱電極的長度、直徑無關。

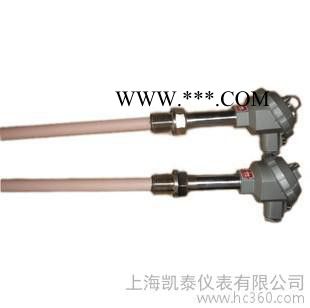

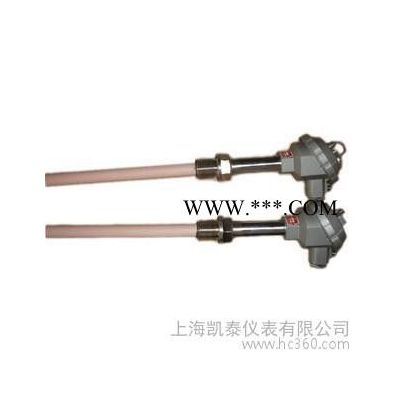

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電太組成基本結構，或配以各安裝固定裝置組成。

六、型號表示：

七、訂貨需知：

1、注明熱電偶型號、分度號、使用溫度。

2、熱電偶保護管直徑、長度、材質。

3、緊固件、法蘭裝置，提供尺寸。

☆安裝形式：一般為無固定裝置，但也可以做成法蘭或螺紋固定式的。
