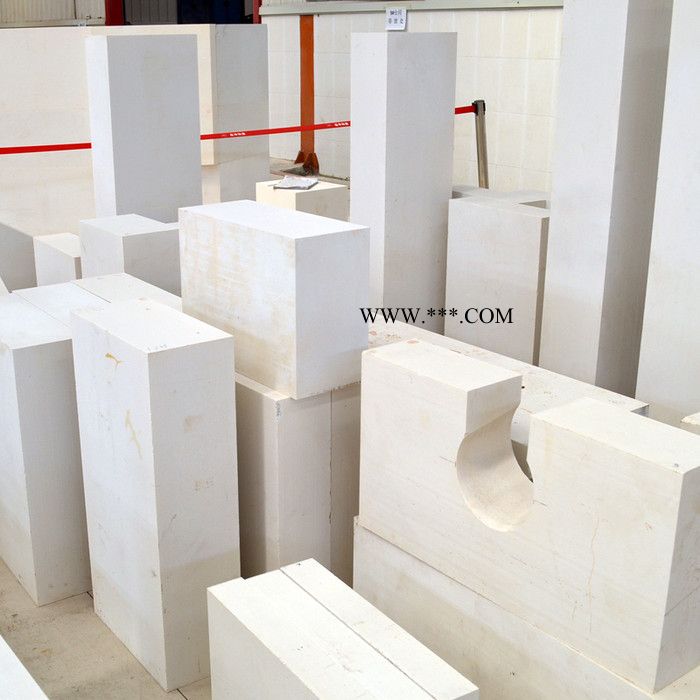

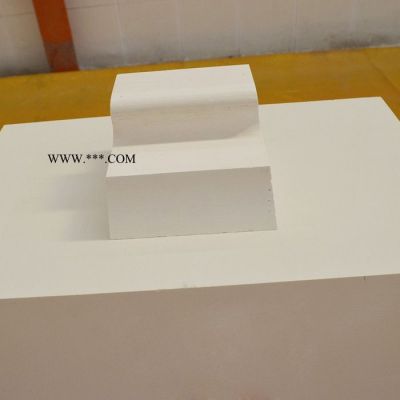

莫來石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。
    莫來石保溫磚特性： 1.低導(dǎo)熱率，具有很好的隔熱保溫效果; 2.低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯; 3.雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高;較高的含鋁量使其在還原氣氛下仍保持良 好的性能; 4.熱態(tài)耐壓強(qiáng)度高; 5.外觀尺寸標(biāo)準(zhǔn)，加快砌筑速度，減少耐火泥使用量，保證了砌體的強(qiáng)度和穩(wěn)定性，從而延長襯里的壽命; 6.可加工成特殊形狀,以減少砌磚塊數(shù)和砌縫。
    重質(zhì)莫來石磚，耐火度較高，可達(dá)1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強(qiáng)度70～260MPa?？篃嵴鹦粤己谩Ｓ袩Y(jié)莫來石磚和電熔莫來石磚兩種。燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng) 成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型 后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決 于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風(fēng)爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
