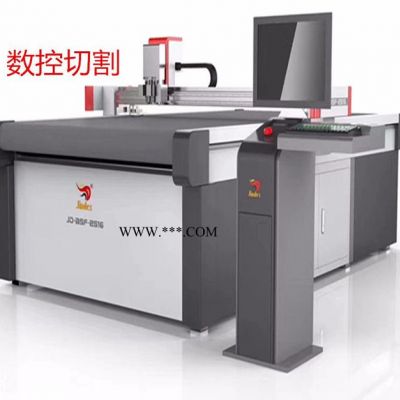

智能切割機
產品型號：
JD-AS-1410B、JD-AS-1813B、JD-AS-2516B
產品簡介：
切割機傳動系統采用進口直線導軌、齒條、齒輪，切割精度完全達到往返原點零誤差； 采用日本三菱伺服電機速度快，精度高；配備精度高達0.3mm的43MM厚高強度鋁制蜂窩臺板，分區吸附的氣流隨著切割路徑的變化而自動打開和關閉，不需要分區吸氣的手動按鈕開關，保證切割區域材質的吸附力**

功能特點

◇  電動式震動刀槍頭，力量強勁，震動頻率高，每分鐘可達25000次。



◇  切割機傳動系統采用進口直線導軌、齒條、齒輪，切割精度完全達到往返原點零誤差。

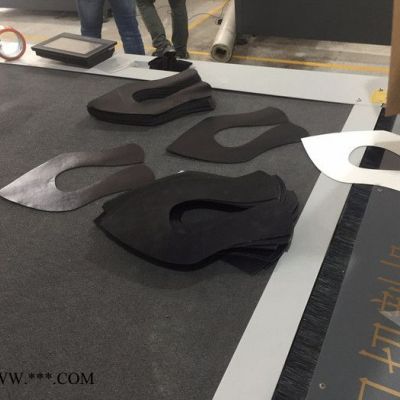

◇  機器有功能頭可選：振動刀、圓刀、V剪刀、V刀、壓折線輪和繪圖筆等?？汕懈?0mm以下的石棉墊片、橡膠墊片、蜂窩紙板、塑料瓦楞板、塑料中空板、灰板紙、復合材料、膠板、珍珠棉和EVA板等多種材料。



◇  可編程的多軸運動控制器，穩定性和操作性達到國內外**技術水平。



◇  機器臺面采用美國進口纖維板，透氣性好，耐用，不易變形。



◇  采用完全自主研發的上位機控制系統，即學即會的人性化操控界面，支持遠程教學，遠程維護，遠程升級，讓客戶使用更省心。



◇  可連接任意CAD軟件，廣泛應用于墊片行業、服飾行業、復合材料、箱包行業、汽車行業、廣告印刷行業、裝飾行業、家具等行業之繪圖與切割。

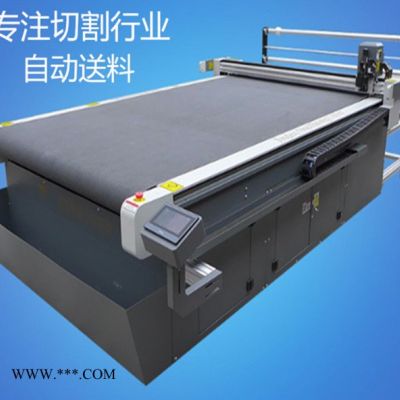

◇  可選裝料架及自動送料裝置。



錦德電腦數控切割機JD-AS-A系列技術參數標準表
技術參數/型號

JD-AS-1410A

JD-AS-1813A

JD-AS-2516A

JD-AS-2520A

工作特性

電腦操作與切割機同時進行，快速完成數據傳輸，可連續使用

切割速度

**可達1500mm/s

切割厚度

0.2-30mm

切割材料

可切割30mm以下的石棉墊片、橡膠墊片、蜂窩紙板、塑料瓦楞板、塑料中空板、灰板紙、復合材料、膠板、珍珠棉和EVA板等多種材料。

筆數

8組不同的筆畫：半刀、全刀、銑刀切割

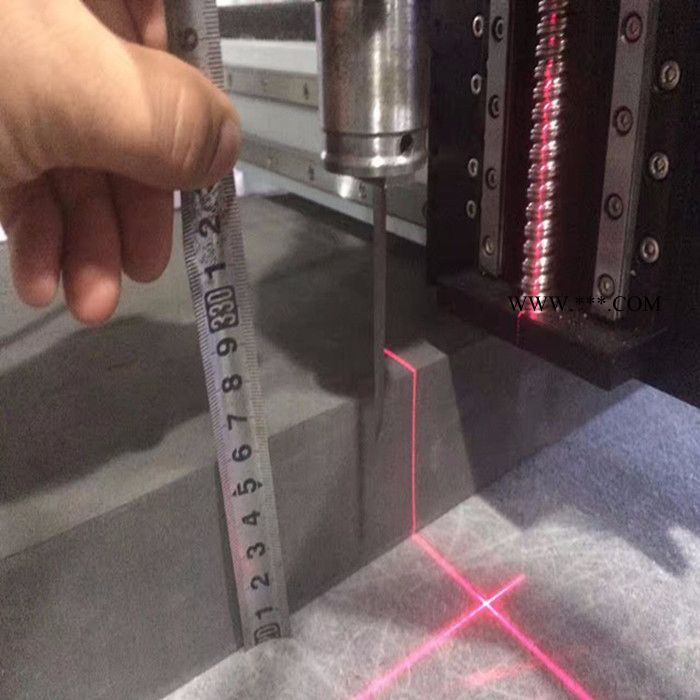

定位方式

紅外線激光燈

固定紙的方式

真空吸附和氣壓機械固定

切割精度

±0.2mm

重復精度

≦0.05mm

切割圓形直徑

≧5mm diameter

傳輸接口

以太網口

兼容軟件格式

AI軟件、Autocad、Coreldraw都可以直接輸出，無需轉換，且?guī)ё詣?dòng)優化

指令系統

HP-GL和GP-GL

數控面板

液晶顯示

傳動材料

高精度齒條、齒輪

工作電壓和功率

交流220V 380V ±10%，50HZ；整機功率11kw；保險絲規格6A

電機類型

全進口三菱伺服電機

振動刀頭

振動刀頭電機每分鐘25000轉，電動和氣動刀頭可選

切割面積

1400mm*1000mm

1800mm*1300mm

2500mm*1600mm

2500mm*2010mm

外觀尺寸

2160*1680*1220mm

2570*1990*1200mm

3300*2250*1200mm

3300*2660*1200mm
