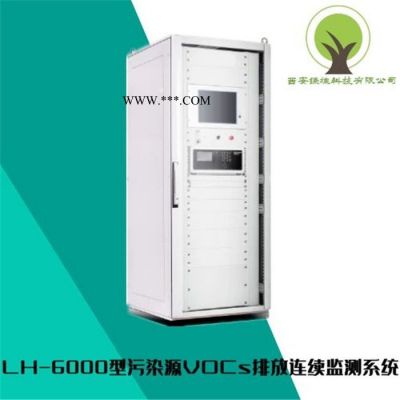

污染源揮發性有機物在線監測系統用于實時在線連續監測污染源非甲烷總烴、煙氣溫度、壓力、流速、濕度、含氧量等相關煙氣排放參數，并統計排放濃度、排放率等信息，從而對測量的數據進行有效管理。

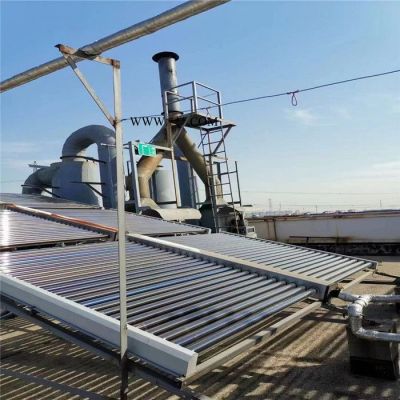

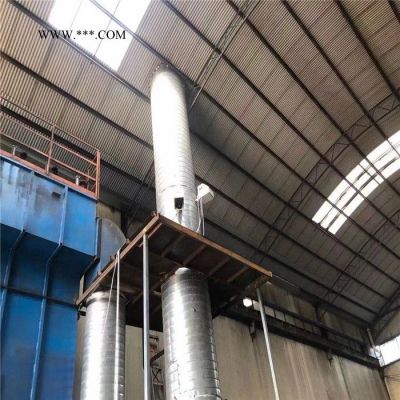

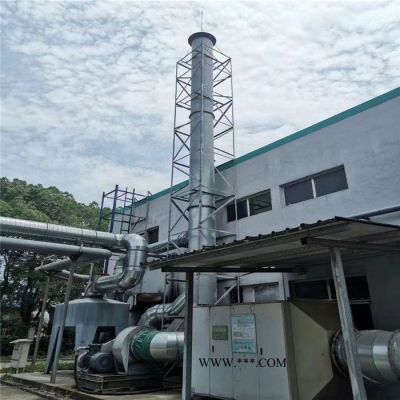

系統的現場應用場景圖如下，系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網靈活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完全滿足與企業內部的DCS系統和環保部門數據系統通訊的要求。

污染物濃度、溫度、壓力、流速、濕度、含氧量。

煙氣采樣方法：完全抽取+高溫法

有機物測量方法：氣相色譜法

溫度測量方法：溫度傳感器

壓力測量方法：壓力傳感器

流速測量方法：差壓法（皮托管）或者熱式流量計

濕度&含氧量測量方法：干濕氧法

污染源揮發性有機物在線監測系統由采樣系統、預處理系統、監測系統、輔助監測系統組成。

采樣系統包括采樣探頭和伴熱管線。測量時煙氣由機柜內的高溫采樣泵抽取，樣氣全程高溫在120℃以上，經由采樣探頭、高溫伴熱管線、除塵過濾器后通入監測設備進行測量。

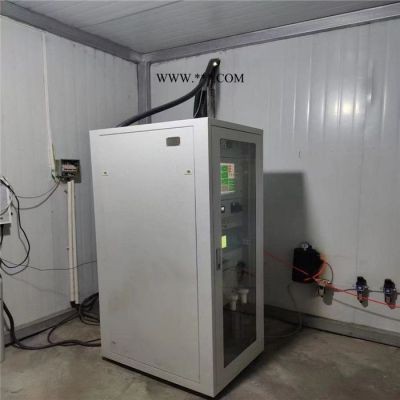

預處理系統，由機柜、工控機、采樣泵、加熱盒、高溫濾芯、電磁閥等構成。實現抽取、過濾、數據采集和處理等功能。煙氣溫度、壓力、流速、濕度、濃度等數據均采集到預處理系統的工控機中進行匯總和計算，并通過預處理系統的工控機實現將數據上傳，可上傳至平臺或者數采、企業DCS系統等。

監測系統包括在線氣相色譜儀、溫壓流監測儀、濕度變送器、濕度&氧變送器。實現非甲烷總烴、苯系物等定制的揮發性有機物的濃度的監測，以及煙氣的溫度、壓力、流速和濕度的監測。在線氣相色譜儀，還需配備相應的標氣及減壓閥，用于在線氣相色譜儀和全系統的量程標定。煙氣溫度采用鉑電阻溫度傳感器測量；煙氣的壓力采用采用高精度隔離膜壓力傳感器測量；煙氣流速采用差壓變送器測量，通過測量煙氣流動中的全壓和靜壓，得到煙氣的流速。濕度采用電容式測量體積濕度。

輔助系統包括氫氣發生器、零氣發生器、無油空氣壓縮機、載氣，依次為氣相色譜儀提供氫氣、零氣、載氣，保證色譜儀的正常運行。

總烴、非甲烷總烴、甲烷

西安綠槐科技有限公司 李經理 13002920291

(1)      對FID檢測器進行重新設計加工，提高檢測器的靈敏度水平；

(2)      獨特的電子壓力控制單元，優化流路控制和溫度控制，提高分析精度；

(3)      實時環境溫度和壓力補償，適應多種環境條件；

(4)      自動校準功能，可設定周期性自動校準和質量控制點；

(5)      實時顯示溫度、壓力、FID檢測器的狀態等參數；

(6)      分析周期可調；

(7)      內置工控機，觸摸屏設計，支持web遠程操作；

(8)      FID采用過了截止閥，確保在使用完H2后，即可關閉H2源，不可能產生其他意外情況。
