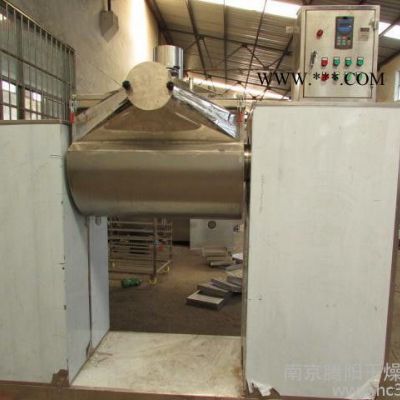

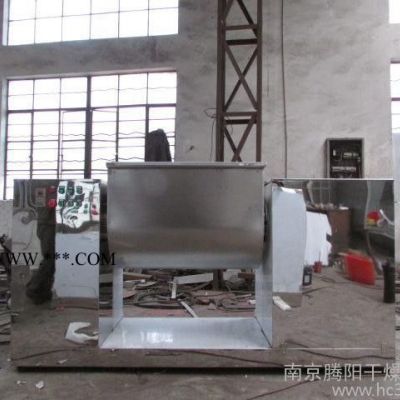

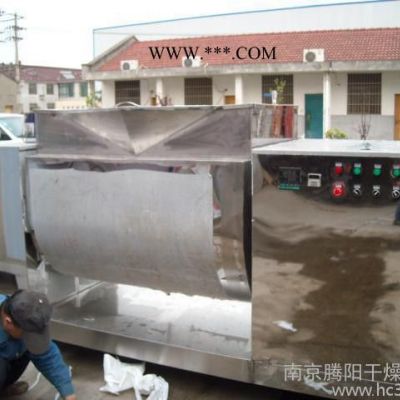

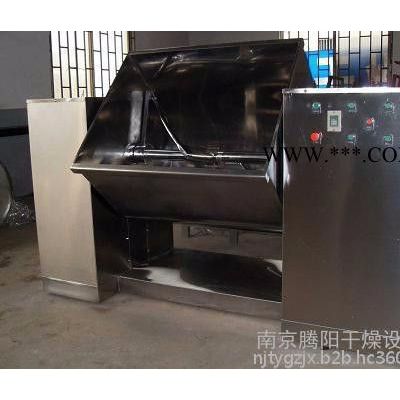

CH-600加熱型臥式混合機

一、 主要用途：

本系列機器為臥式單軸槽型混合機，在混料筒的外層有導熱油夾層，用來導熱原理使得混料筒里物料的加熱，在導熱油夾層外面還有一層保溫層，起到節約能源和預防燙傷的作用。該混合機是化工、制藥、食品工業生產中混合粉狀或糊狀物料和含糖物料在混合時需要加熱的常用設備，能使不同物質的物料混合均勻，在混合過程中得到加熱，物料不產生溶解、揮發或變質等現象。

二．工作原理和結構特征：

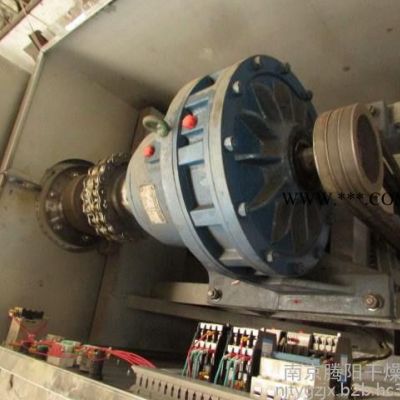

本機采用蝸輪、蝸桿直接傳動，攪拌漿為通軸式，由電機驅動減速機動攪拌漿連著攪拌漿旋轉,推動物料作復雜的運動。經過若干次攪拌可獲得理想的混合效果。

    1.本系列機器為整體機座，結構緊奏堅固、運轉平穩，攪拌槳，混合槽及物料接觸處均采用304                                                        不銹鋼材料制造,具有良好的耐酸、耐堿、防腐性能,保證混合物料的質量和清潔,能使混合的物料完全符合**衛生標準.

2.攪拌槳兩端軸采用四氟材料和油封裝配, 有較強的耐酸、耐堿、耐熱、防泄漏等優點.

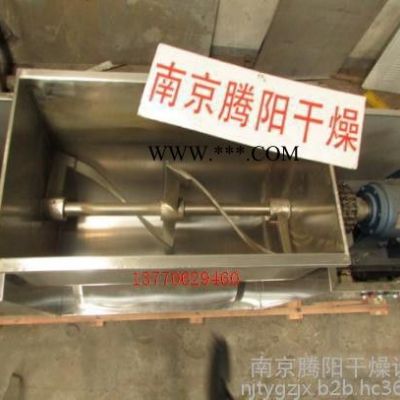

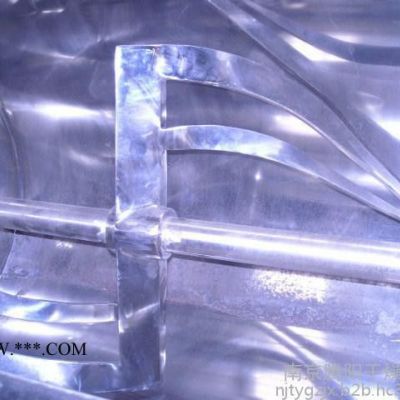

3.混合槽為u形體,內裝攪拌槳,它橫臥在混合槽內, 攪拌槳為單軸s型,在攪拌混合過程中,物料間不斷的變換位置、

混合均勻、效率高,混合周期根據物料種類的多少要求而自由設定。

三．設備主要技術參數及配置：

1. 外型尺寸：    2460×850×1250 (mm)

2. 料筒容積：    600 L

4. 攪拌速度：    24轉/分鐘

5. 攪拌電機功率：7.5  KW

6. 上口進料口：  直徑400mm 或槽型敞開式

7. 攪拌時間：    自由設定

9. 桶體材質：    304  2B3.0 mm不銹鋼板（浦項）

   導熱油夾層：   50 mm

   保溫層厚度：   90 mm

   導熱油進出口：  DN25絲扣

10. 主框架材質： 12#A3槽鋼  （馬鋼）

11. 外包板材質： 304  2B1.2mm不銹鋼板（浦項）

12. 主軸材質：   304 ￠80mm不銹鋼元鋼（浦項）

13. 攪拌漿材質： 304  30mm不銹鋼（鑄鋼件）

14. 電控部分：  交流接觸器（蘇州西門子）時間控制器   （德力西）斷路器和熱保護為華宇電器,攪拌槳有正反轉功能。

15. 設備重量：   560 kg
