外形尺寸	定制
標準類型	國標
品牌	宇恒
型號	DN10mm-3500mm
加工定制	是
材料等級	不銹鋼A1
使用溫度范圍	600-800

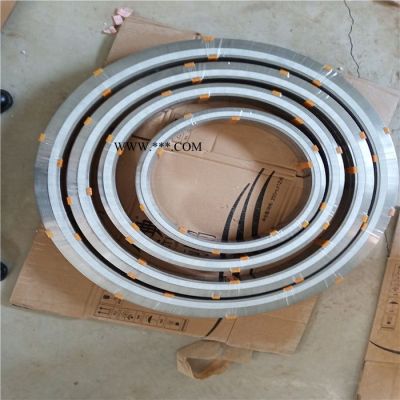

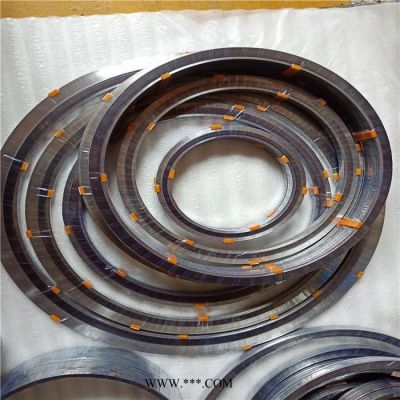

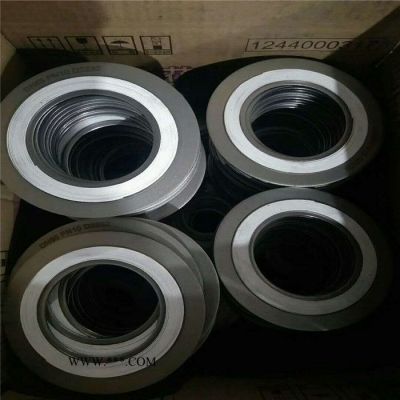

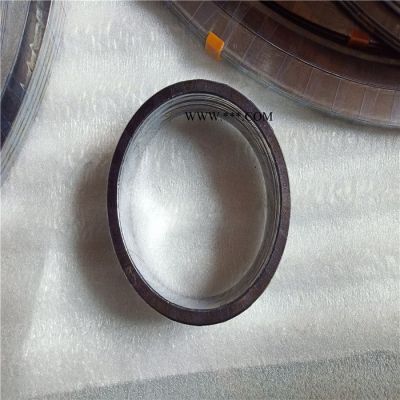

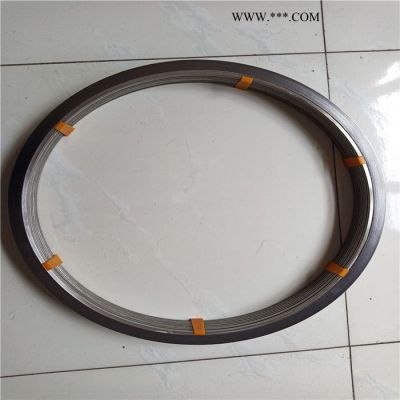

金屬纏繞墊   金屬纏繞墊片（基本型）采用SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。 特性： 1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。 2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。 3、密封性能優良。 4、對與墊片接觸的法蘭密封面的表面精度要求不高。 5、安裝方便，墊片預緊壓力較低。種類： 結構形式及代號：

基本型式	代號	適用的法蘭密封面
基本型	A	榫槽面
帶內環型	B	凹凸面
帶對中環型	C	平面或突面
帶內環和中環型	D	平面或突面

  材料 ： 1.金屬帶 A. 采用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 C.不銹鋼的硬度值HV≤200 2. 非金屬帶 A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

介質 材料	石棉	石墨	非石棉	聚四氟乙烯
水類介質	600℃，CL 2500	550℃，CL 1500	350℃，CL 1500	-200-260℃， CL 1500
油類介質	500℃，CL 1500	550℃，CL 600	350℃，CL 600	-200-260℃， CL 600
氣體介質	400℃，CL 600	550℃，CL 400	350℃，CL 400	200-260℃， CL 400

注：石墨在非氧化介質下，可使用到800℃。

材料	溫度℃	最大工 作壓力	適用介質	壓縮率 %	回彈率%	應力松弛率%
膨脹石墨	-220--550	250 BAR	腐蝕性介質	18--30	≥17	≤18
特制石棉帶	-200---600			18--30	≥19	≤28
聚四氟乙烯	-200-- 250	100 BAR	腐蝕性介質	18--30	≥15	≤13
無石棉材料	-100--250	100 BAR	一般氣密性	18--30	≥19	≤28
云 母	-150--800	100 BAR	特高溫	18--30

3.加強環除另有協議外，內加強環材料應與金屬帶材料相同，外加強環的材料選用A3鋼，并防銹處理。 特殊材質纏繞墊片
    采用321,雙相鋼，蒙乃爾,銦科鎳,哈氏合金,鈦等特殊不銹鋼或合金材料作為纏繞鋼帶和內外環和高純核級石墨、膨脹四氟、無石棉等非金屬材料纏繞而成的纏繞墊片，用于各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。

    性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。

使用溫度 石墨金屬纏繞墊片使用溫度-200-850℃ 石棉金屬纏繞墊片使用溫度-200-500℃ 四氟金屬纏繞墊片使用溫度-200-260℃
標注： 在訂購纏繞墊時需向供方提供具體的標準、材質、公稱通徑、壓力等級，或注明具體尺寸。 尺寸標示為：D1XD2XD3XD4 標準： 常用的產品標準有： · HG20610 化工部歐洲體系 · HG20631化工部美洲體系 · GB/T4622.2國內標準 · JB/T4719機械部標準 · SH3407 石油化工企業 · ASME B16.20 美標 · DIN 德標 · JIS B2404-1999 JIS TS-1998日標 · BS 3381-1999英標 其他： 纏繞墊片使用壓力：≤25MPa 纏繞墊片使用溫度：-196℃-700℃(氧化性介質中不高于600℃) 預緊壓力:Y=70.0±1Mpa

墊片系數:M=2.5~4.0

適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。 安裝使用：
注意事項 1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。 2、基本型墊片盡量不要用在凹凸面法蘭上，這是因?yàn)榛拘蛪|片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。 3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片建議加裝合理材料的內環。 4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效。
