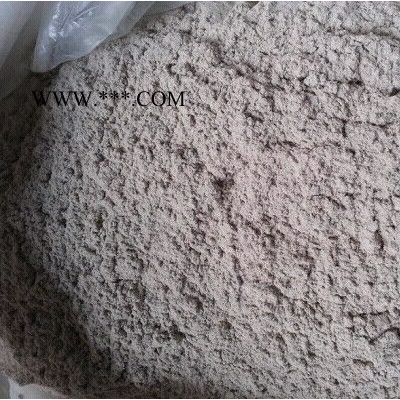

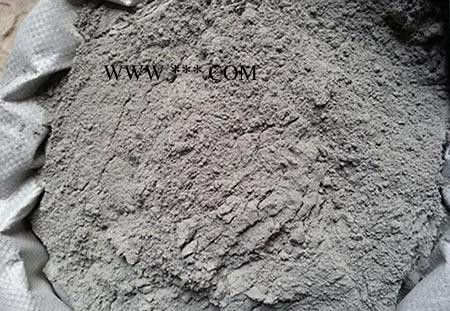

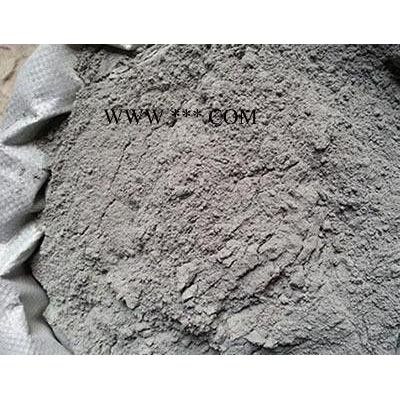

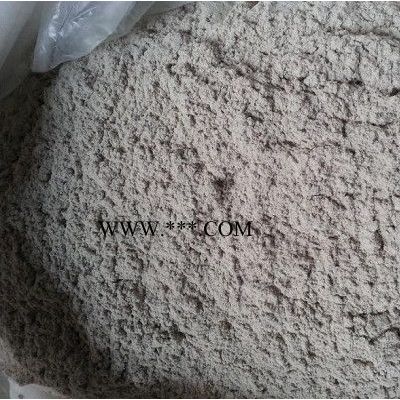

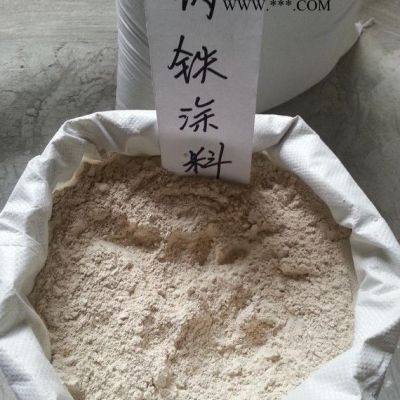

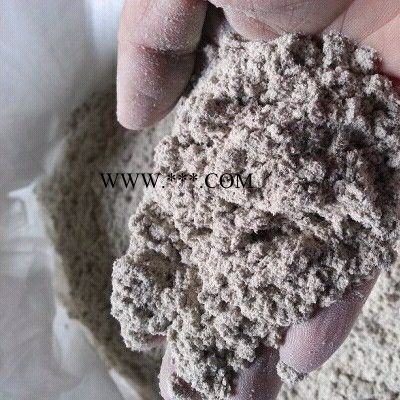

一．工藝特征：

干粉狀環(huán)保型涂料，加水?dāng)嚢韬?*可使用，涂料不流淌性好，特別適用于大批量浸涂工藝。涂層敷著加強，無氣泡，不開裂。澆注后涂層呈殼狀剝落。鑄件不粘砂，表面光潔。

二.適用范圍：

適用于消失模工藝各種鑄鐵件生產(chǎn)。

三．使用方法：

1按涂料重量加入70﹪的左右水（1kg涂料加0.7kg左右水），攪拌1小時后即可涂刷（中速或低度攪拌**好，氣泡少）。加水量可根據(jù)涂刷情況定，但加入量不能太多。否則涂料太稀，涂層厚度達不到要求。加水量太少，粘度大，難涂刷，且涂層不易均勻，厚薄不一。

2要據(jù)工藝情況，一般刷2一3遍。低負(fù)壓厚大件可刷三遍，涂層厚度在1毫米以上。

3采用浸涂工藝的加水量在80﹪左右，應(yīng)在低度速攪拌下進行。適當(dāng)?shù)恼扯?，浸?遍即可達到合適的厚度（0.8一1.2mm）

四.常見問題:

1機械粘砂.本涂料耐火度高,絕不會發(fā)生化學(xué)粘砂.但透氣性好,如果負(fù)壓過高鋼水會穿透涂層引起機械粘砂,建議負(fù)壓在一0.03~0.04。涂料層要刷得薄而均勻,內(nèi)澆道口適當(dāng)刷厚點。

2碳缺陷。薄壁件澆注溫度低,容易產(chǎn)生皺皮,流線狀殘?zhí)康?。一般溫度可控制?550度左右。

五.備注:

干粉涂料保質(zhì)期1年以上。加水?dāng)嚢韬笙奶?天用完,冬天10天內(nèi)用完。

TW一3干粉涂料主要理化指標(biāo)如下:
