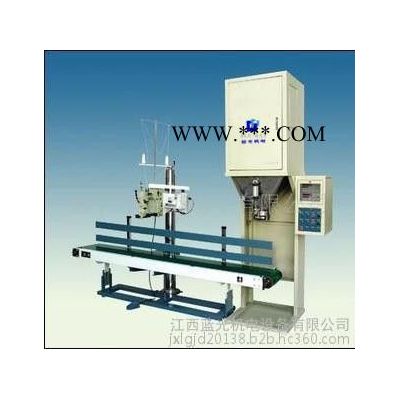

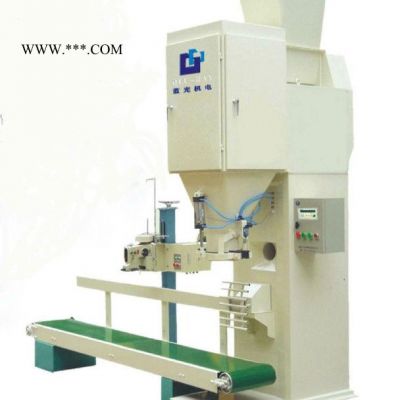

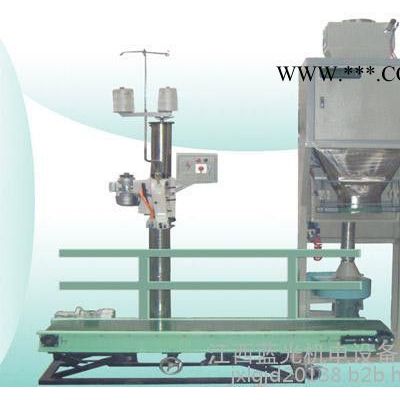

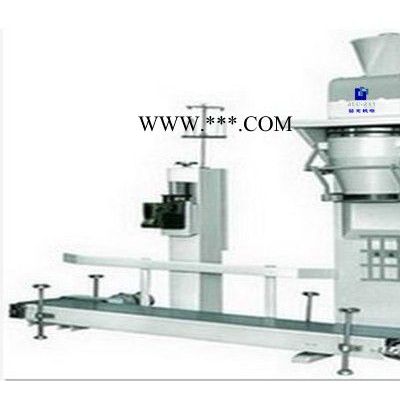

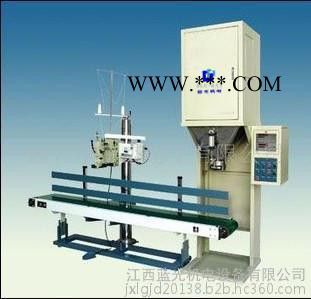

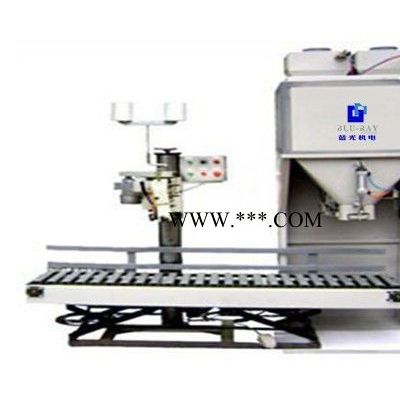

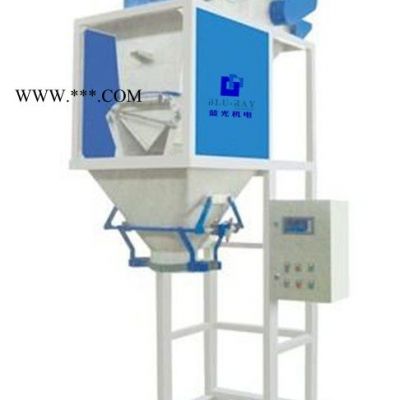

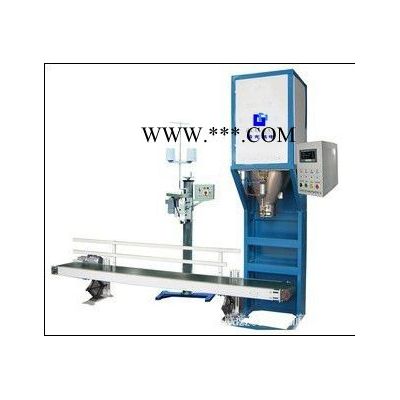

由稱重單元、小車、縫包輸送裝置、氣動系統、除塵系統，定量包裝控制儀表等組成。其中影響打包速度和準確度的關鍵部件是稱重單元，它包括儲料倉、閘門、截料裝置、秤體、夾袋裝置、支架、電氣控制裝置等。儲料倉為緩沖式料倉，用于物料儲備并提供一個接近均勻的物料流；閘門位于儲料倉底部，當設備檢修或出現故障時，用于將物料封阻在儲料倉內；截料裝置由截料斗、截料門、氣動元件、補氣門等組成，在稱重過程中提供快、慢兩級給料，其快、慢給料的物料流均可單獨進行調整，從而保證定量包裝秤滿足計量的準確度要求和速度要求；補氣門的作用為平衡稱重時系統內的空氣壓差；秤體主要由稱量斗、承重支架和稱重傳感器組成，完成重量到電信號的轉變并傳輸給控制單元；夾袋裝置主要由夾袋機構、氣動元件等組成，作用為夾緊包裝袋，讓稱重完畢的物料全部落入包裝袋；電氣控制裝置由稱重顯示控制器、電氣元器件、控制柜組成，作用為控制系統工作，使整個系統按預先設定的程序，有序工作。

1.設備主體??

2.氣動控制箱??

3.儀表控制柜  ?

4.閥口袋振實裝置(選購件)??

5.網帶或皮帶輸送機(選購件)??

6.單機脈沖除塵器(選購件)

包裝重量范圍：10-60kg/袋
 包裝數量范圍：9-10袋/分鐘
 總動力：4kw
 設備尺寸：高3300×寬1100mm×長3000mm (可以根據現場尺寸設計）
  準確度：0.2%
 氣源壓力：0.4--0.65Mpa
