產(chǎn)品種類	保溫板
產(chǎn)品類別	玻璃棉
材質(zhì)	玻璃棉
產(chǎn)地	河北
導熱系數(shù)	0.035
等級	A級
類別	防火板
使用溫度	600℃
形態(tài)	纖維狀
形狀	板狀
顏色	多色
應用范圍	各類保溫層
用途	保溫隔熱
種類	玻璃棉制品
芯材	玻璃棉
品牌	悅恒
加工定制	是

基本參數(shù)

材質(zhì)：	玻璃纖維
產(chǎn)品種類：	保溫棉
等級：	A級
級別：	A級
形態(tài)：	固態(tài)
形狀：	長方形
應用范圍：	其他
用途：	保溫隔熱
導熱系數(shù)（常溫）：	0.035
品牌：	悅恒
更多屬性：	A級

詳細說明

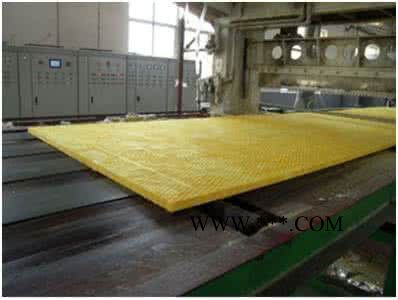

離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因為具有大量的內(nèi)外連通的微小孔隙和孔洞。當聲波入射到離心玻璃棉上時，聲波能順著孔隙進入材料內(nèi)部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。 吸聲性能 離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量?？諝饬髯枋菃挝缓穸葧r材料兩側空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在流阻。 在實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。 1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。 2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當容重增加到一定程度時，材料變得密實，流阻大于流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當容重接近110kg/m3時吸聲性能達到最大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建筑聲學中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。 離心玻璃棉的吸聲性能還與安裝條件有著密切的關系。當玻璃棉板背后有空氣層時，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實貼在硬底面上會有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。 疊加使用 使用不同容重的玻璃棉疊和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。例如將一層2.5cm厚24kg/m3的棉板與一層2.5cm厚32kg/m3的棉板疊和在一起的吸聲效果要好于一層5cm厚32kg/m3的棉板。將24kg/m3的玻璃棉板制成1m長的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲系數(shù)可接近于1。玻璃棉是用獨有的離心技術，將熔融玻璃纖維化并加以熱固性樹脂為主的環(huán)保型配方粘結劑加工而成的制品，是一種由直徑只有幾微米的玻璃纖維制作而成的有彈性的玻璃纖維制品，并可根據(jù)客戶不同的使用要求選擇防潮貼面在線復合. 因其具有大量微小的空氣空隙,使其起到保溫隔熱、吸聲降噪及安全防護等作用，是建筑保溫隔熱、吸聲降躁的材料。獨特優(yōu)點, 獨特技術，壓縮包裝后回彈率為99.2% 。 柔軟細長的玻璃纖維大限度減少施工中產(chǎn)生飛絮。
