河南六工石墨有限公司是專業生產加工玻璃熱彎石墨模具的廠家，我們采用的原材料是進口日本東洋石墨。公司主要生產：3D曲面熱彎手機玻璃石墨模具、3D曲面智能手表熱彎玻璃模具及電子產品石墨模具。

??河南六工現已與國內及國外  手機品牌提供蓋板及保護片3D熱彎石墨模具。如目前新機型一加7pro，Realme X，Redmi K20 Pro、P30 Pro等。產品性能優良，加工能力居國內先進水平。

??河南六工一直重視科技研發，有國內專業的玻璃熱彎石墨模具科研團隊，研發出了一種實用新型涉及曲面玻璃制備技術領域，特別涉及一種3D曲面玻璃熱彎石墨模具。

??背景技術：

??現有3D石墨模具熱彎工藝使用一套石墨模具一次只能對一片玻璃進行熱彎，工藝單一，耗時長，因此效率低下，造成每片曲面玻璃的生產成品高。

??六工石墨熱彎玻璃模具技術實現要素：

??為了克服現有技術的不足，本實用新型的目的在于提供一種3D曲面玻璃熱彎石墨模具，其能解決現有3D曲面玻璃熱彎石墨模具效率低下，生產成本高的技術問題。

??本實用新型采用以下技術方案實現：

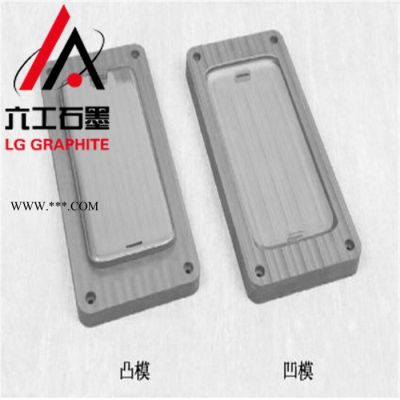

??一種3D曲面玻璃熱彎石墨模具，包括蓋板凸模和底板凹模，蓋板凸模底部包括定位凸塊，蓋板凸模上開設有至少兩個一凹槽，每一個一凹槽中部設置有型芯，型芯的四周設置有一弧形面，型芯的四角設置有二弧形面，型芯的四周中部設有一壓合平臺；底板凹模上設有與定位凸塊相適配的定位凹槽，底板凹模上設有與一凹槽數量相當?shù)囊煌古_，一凸臺的中部設有與型芯相適配的型腔，型腔的底部四周設置有與一弧形面相適配的第三弧形面，型腔的四角設置有第四弧形面，型腔的四周中部設有與一壓合平臺相適配的二壓合平臺。

?? ，凹凸模的底部包括定位凸塊，凹凸模的底部開設有至少兩個一凹槽，每一個一凹槽中部設置有型芯，型芯的四周設置有一弧形面，型芯的四角設置有二弧形面，型芯的四周中部設有一壓合平臺。

?? ，凹凸模的頂部設有與定位凸塊相適配的定位凹槽，凹凸模的頂部設有與一凹槽數量相當?shù)囊煌古_，一凸臺的中部設有與型芯相適配的型腔，型腔的底部四周設置有與一弧形面相適配的第三弧形面，型腔的四角設置有第四弧形面，型腔的四周中部設有與一壓合平臺相適配的二壓合平臺。

?? ，凹凸模的數量為兩塊。

?? ，一凹槽的數量為兩個，一凸臺的數量為兩個。

?? ，型芯形狀小于型腔形狀。

?? ，蓋板凸模的頂面四邊分別開有長條槽；底板凹模的底面四邊分別開有長條槽。

?? ，蓋板凸模、凹凸模與底板凹模的材料為高純度等靜壓石墨。

??相比現有技術，本實用新型的有益效果在于：

??本實用新型提供的3D曲面玻璃熱彎石墨模具能夠一次加工多片玻璃，其生產效率明顯提升，石墨材料節約33.33％，石墨模具制作成本節約33.33％，電能節約了66.66％，真正做到節能   ，在產能飽和的狀態下減少設備、人工、廠地的成本支出。另外，本模具采用二壓合平臺的四角設置有二弧形凹槽，在玻璃熱彎四個角時，所產生的內應力通過二弧形凹槽釋放，不會使玻璃的四個角產生折疊痕跡、變形等問題。

??具體實施方式：

??本實用新型提供的3D曲面玻璃熱彎石墨模具能夠一次加工多片玻璃，其生產效率明顯提升，石墨材料節約33.33％，石墨模具制作成本節約33.33％，電能節約了66.66％，真正做到節能   ，在產能飽和的狀態下減少設備、人工、廠地的成本支出。另外，本模具采用二壓合平臺26的四角設置有二弧形凹槽27，在玻璃熱彎四個角時，所產生的內應力通過二弧形凹槽27釋放，不會使玻璃的四個角產生折疊痕跡、變形等問題。

?? ，一壓合平臺16的四角設置有一弧形凹槽17，二壓合平臺26的四角設置有二弧形凹槽27。

?? ，該3D曲面玻璃熱彎石墨模具還包括至少一塊凹凸模3，蓋板凸模1、凹凸模3和底板凹模2自上向下依次層疊設置。

?? ，凹凸模3的底部包括定位凸塊11，凹凸模3的底部開設有至少兩個一凹槽12，每一個一凹槽12中部設置有型芯13，型芯13的四周設置有一弧形面14，型芯14的四角設置有二弧形面15，型芯14的四周中部設有一壓合平臺16。

?? ，凹凸模3的頂部設有與定位凸塊11相適配的定位凹槽21，凹凸模3的頂部還設有與一凹槽12數量相當?shù)囊煌古_22，一凸臺22的中部設有與型芯13相適配的型腔23，型腔23的底部四周設置有與一弧形面14相適配的第三弧形面24，型腔23的四角設置有第四弧形面25，型腔23的四周中部設有與一壓合平臺16相適配的二壓合平臺26。

??
