| 適用物料 | 混凝土 |
|---|---|
| 應用領域 | 工程建筑 |
| 原理 | 粉碎機 |
| 品牌 | 卓航 |
| 型號 | 2715 |
| 加工定制 | 是 |

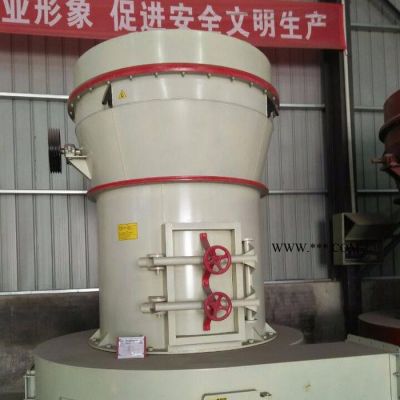

雷蒙磨粉機簡稱雷蒙磨，雷蒙磨適用各種礦粉制備、楳粉制備，比如生料礦、石膏礦、楳炭等材料的細粉加工。從外形看像一個鋼制容器豎立，有進風、出風口，中部有進料口。外形與MPS磨有些近似。雷蒙磨磨棍回轉中心線是直立的，MPS磨磨棍回轉中心線是近似水平的。磨機下部有電機帶動內部磨棍與磨盤旋轉將需磨物料粉碎或研磨，通過進風口的風將成品物料吹起，磨機內部上部有分離器，可將粗細粉進行分離，然后經由通過磨機的風由出風口帶出收集。該產品采用國外同類產品的先進結構，并在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機效率高、電耗低、占地面積小，一次性投資少。
1.雷蒙磨采用立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系。
2.成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。
3.機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。
4.雷蒙磨的重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。
5.電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。

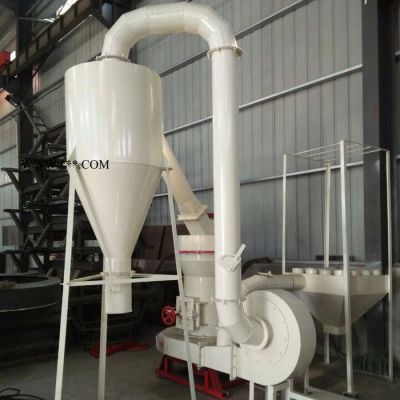

雷蒙磨將大塊狀原材料破碎到所需的進料粒度后，由畚斗提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨腔內，進入到磨腔的物料在磨輥與磨環之間研磨，粉磨后的粉子由風機氣流帶到分析機分級，達到細度要求的細粉隨氣流經管道進入大旋風收集器內，進行分離收集，再經卸料器排出即為成品。雷蒙磨主機工作過程中，鏟刀系統起到了非常重要的作用。其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。
雷蒙磨將大塊狀原材料破碎到所需的進料粒度后，由畚斗提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨腔內，進入到磨腔的物料在磨輥與磨環之間研磨，粉磨后的粉子由風機氣流帶到分析機分級，達到細度要求的細粉隨氣流經管道進入大旋風收集器內，進行分離收集，再經卸料器排出即為成品。雷蒙磨主機工作過程中，鏟刀系統起到了非常重要的作用。其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。
維護保養
1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。 2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。 3、雷蒙磨粉機使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。 4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。 5、軸承均使用1號MOS2潤滑脂或者ZN-2鈉苦潤滑脂進行潤滑 6.磨輥軸承每一班加油一次，主機中心軸承每4班加一次，鼓風機軸承每一個月加一次。軸承室溫升不得超過70℃，發現軸承過熱時，應卸開清洗軸承及軸承室等附件清洗一次。雷蒙磨粉機主要技術參數：
| 型號 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 3R9130 |
| 最大進料粒度 | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 20-25 |
| 成品粒度（目） | 40-325 | ||||||
| 班產量（T） | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 3-36 |
| 中心軸轉度（r/min） | 280 | 195 | 160 | 162 | 162 | 160 | 160 |
| 磨環外徑 | 500 | 630 | 725 | 861 | 915 | 975 | 990 |
| 磨輥直徑 | 140 | 180 | 210 | 260 | 270 | 300 | 300 |
| 磨輥與磨環高 | 100 | 150 | 150 | 150 | 150 | 160 | 160 |
| 主機電機 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
| 風機電機 | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 22 |
| 分析器電機 | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 總功率(KW) | 14.1 | 20 | 28.2 | 39.2 | 42.7 | 54.2 | 54.2 |
| 型號 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| 最大進料粒度 | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度（目） | 40-325 | ||||
| 班產量（T） | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心軸轉度（r/min） | 162 | 160 | 140 | 103 | 82 |
| 磨環外徑 | 915 | 975 | 1073 | 1400 | 1750 |
| 磨輥直徑 | 270 | 300 | 320 | 410 | 420 |
| 磨輥與磨環高度 | 150 | 160 | 160 | 190 | 270 |
| 主機電機 | 22 | 30 | 37 | 75 | 132 |
| 風機電機 | 18.5 | 22 | 30 | 75 | 132 |
| 分析器電機 | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
| 總功率 | 42.7 | 54.2 | 72.5 | 157.5 | 275
|
