| 產品別名 | 雙輥破碎機 |
|---|---|
| 產品用途 | 破碎 |
| 類型 | 輥式破碎機 |
| 驅動方式 | 電動 |
| 是否可定制 | 是 |
| 出料粒度 | 0-50mm |
| 電動機功率 | 10W |
| 發動機品牌 | 其他 |
| 發動機型號 | 其他 |
| 給料粒度 | 100mm |
| 耗電 | 11kw |
| 類別 | 輥式破碎機 |
| 生產能力 | 1.5~7m3/h |
| 適用物料 | 礦石 |
| 應用領域 | 礦業 |
| 重量 | 1200kg |
| 作用對象 | 石料 |
| 粉碎程度 | 中碎機 |
| 品牌 | 卓航 |
| 型號 | 400*250 |
| 加工定制 | 是 |
鋼渣雙輥式擠壓破碎機介紹：
鋼渣雙輥式擠壓破碎機工作可靠、維修簡單、運行成本低、排料粒度大小可調?？蓮V泛用于水泥、冶金、化工、電力等行業對脆性和韌性的物料加工。 鋼渣雙輥式擠壓破碎機結構特點
1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的上端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

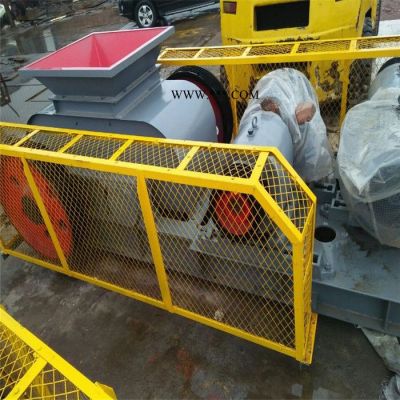

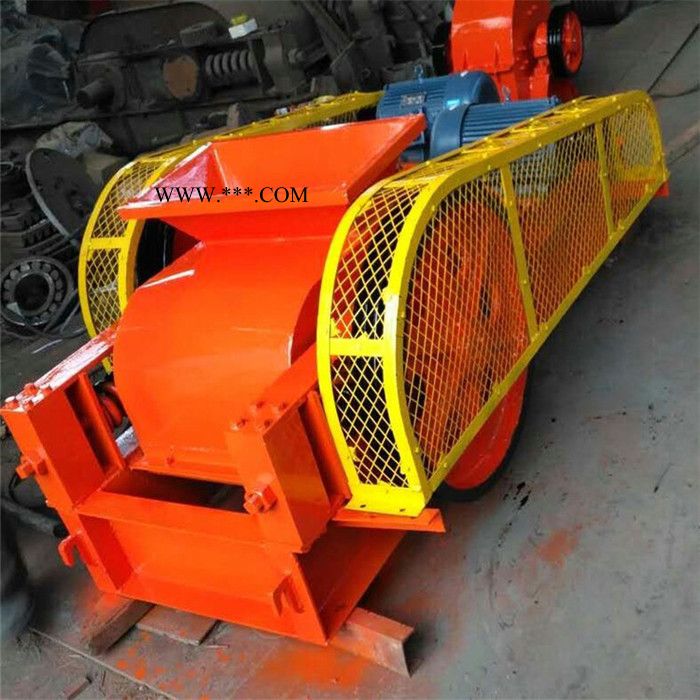

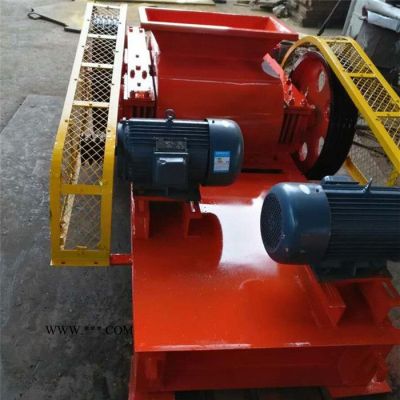

【工廠不同角度實拍圖】
雙輥破碎機它適用于進料粒度小于50mm、成品粒度要求50目-20mm的細碎作業。如利用鵝卵石、建筑垃圾人工制沙；礦業細碎鐵礦石、石英石；陶瓷行業破碎原材料。適用于在鋼渣破碎，水泥、化工、電力、礦山、冶金、建材、耐火材料、等行業
輥式破碎機工作原理：
輥式破碎機工作原理：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
輥式破碎機設備特性：
1、用于破碎特種固體物料,可根據物料的硬度設計制作,即按照用戶提供的物料,先測該物料的承受壓力,再設計輥壓機各項參數。
2、活動輥和固定輥與動力全部采用硬連接即聯軸器連接,活動輥并采用了萬向節技術,完全避免了老式皮帶機型(物料塊大)皮帶打滑的最大缺陷。
3、輥面完全采用大型液壓輥壓機的錐焊技術,補焊一次可生產8萬噸以上,需用成本1000元左右。 整機年維修費不超過2000元。
4、給料機采用無動力選粉結構,即物料進輥壓機之前,先經過無動力選粉裝置,將低于3-8mm的物料選出來不進輥壓機,只將粗料經過振動給料機均勻左右平展的進入輥壓機,可大大提高破碎效率。
5、電耗是錘式破碎機的二分之一。
6、遇有過硬或不可破碎物時，輥?zhàn)涌蓱{彈簧的作用自動退讓，使輥?zhàn)娱g隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。
7、調節輥?zhàn)娱g隙，可控制出料粒度,從而改變臺時產量
| 類 | 序 | 型號規格 | 技 術 性 能 | 電機功率 | 外形尺寸 | 重量 | ||
| 給料粒度 | 排料粒度 | 生產能力 | ||||||
| 雙 | 1 | 2PG￠250×400 | <32 | 2-8 | 1.5~7 | 2×5.5 | 1430×1481×816 | 1200 |
| 2 | 2PG￠610×400 | <36 | 2~9 | 3~9 | 2×11 | 1785×2365×1415 | 3800 | |
| 3 | 2PG￠750×500 | <40 | 2~10 | 7~12 | 2×15 | 2720×2700×1400 | 10250 | |
| 4 | 2PG￠750×700 | <40 | 5~10 | 15~25 | 2×22 | 3422×2800×1705 | 11700 | |
| 5 | 2PG￠750×1000 | <40 | 2~10 | 6~30 | 2×30 | 4150×2800×1750 | 12500 | |
| 6 | 2PG￠900×500 | <40 | 2~10 | 9~30 | 2×22 | 2750×1790×2065 | 14000 | |
| 7 | 2PG￠900×900 | <40 | 2~10 | 11~45 | 2×30 | 2750×2180×2065 | 16800 | |
| 8 | 2PG￠900×1200 | <40 | 3~10 | 15~60 | 2×55 | 2750×2480×2065 | 20800 | |
| 9 | 2PG￠1000×800 | 25~90 | 3~40 | 12~50 | 2×45 | 2940×2080×2065 | 22600 | |
| 10 | 2PG￠1200×1000 | <40 | 3~12 | 10~50 | 2×37 | 3690×3430×2700 | 46820 | |
| 11 | 2PG￠1200×1200 | <40 | 3~12 | 18~68 | 2×75 | 3690×3630×2700 | 48600 | |
| 四 | 1 | 4PG750×500 | 30~60 | 2~10 | 3~10 | 18.5+17/11 | 2760×3585×2650 | 20800 |
| 2 | 4PG750×600 | 30~60 | 2~10 | 3.6~12 | 18.5+17/11 | 3390×2740×2650 | 21800 | |
| 3 | 4PG900×700 | 40~100 | 2~10 | 10~60 | 30+12/24 | 3150×4175×3147 | 28700 | |
| 4 | 4PG900×900 | 40~100 | 2~10 | 20~70 | 45+45/37 | 3150×4375×3147 | 31386 | |
| 5 | 4PG1200×500 | 50~120 | 3~10 | 30~90 | 75+55/40 | 9610×5600×4240 | 69000 | |
