| 適用物料 | 礦石 |
|---|---|
| 應用領域 | 磨粉 |
| 生產能力 | 3000——34000（kg/h） |
| 主軸轉速 | 165（r/min） |
| 進料粒度≤ | 15——20（mm） |
| 電機功率 | 30（KW） |
| 出料粒度 | 目60——325（mm） |
| 外形尺寸 | 3000*5000*7000（m） |
| 粉碎程度 | 超細磨機 |
| 物料含水量 | 小于6 |
| 原理 | 氣流粉碎機 |
| 最大物料硬度 | 小于6.5 |
| 規格 | 3016 |
| 重量 | 5300（kg） |
| 品牌 | 協東機械 |
| 型號 | 3016 |
產品優勢：
1、雷蒙磨粉機整個雷蒙機為立式的結構，占地面積相對小，系統性強，不論是從原材料的粗加工還是到輸送到制粉及**的包裝，都可自成一個獨立的生產系統。
2、雷蒙機（雷蒙磨）與其他磨粉設備相比而言，它的通篩率高，通篩率高達99%，是其他磨粉設備一般達不到的。
3、雷蒙磨粉機的電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。
產品介紹：

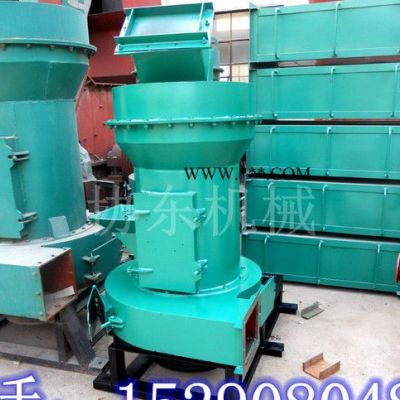

該機采用國內外同類產品的先進結構，并在同行業雷蒙磨的基礎上更新改進設計而成，該設備比球磨機效率高、電耗低、占地面積小，一次性投資小。磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。該機的風選氣流是在風機—磨殼—旋風分離器—風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
用途和使用范圍：
雷蒙磨粉機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級，濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工，R型雷蒙磨粉機成品粒度80—325目范圍內任意調節，部分物料**高可達600目。
風選過程：
物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。風流由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。
工作原理:
工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
| 型號 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 3R9130 |
| **大進料粒度 | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 20-25 |
| 成品粒度（目） | 40-400 | ||||||
| 班產量（T） | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 3-36 |
| 中心軸轉度（r/min） | 280 | 195 | 160 | 162 | 162 | 160 | 160 |
| 磨環外徑 | 500 | 630 | 725 | 861 | 915 | 975 | 990 |
| 磨輥直徑 | 140 | 180 | 210 | 260 | 270 | 300 | 300 |
| 磨輥與磨環高 | 100 | 150 | 150 | 150 | 150 | 160 | 160 |
| 主機電機（kw） | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
| 風機電機（kw） | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 22 |
| 分析器電機(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 總功率(KW) | 14.1 | 20 | 28.2 | 39.2 | 42.7 | 54.2 | 54.2 |
| 型號 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| **大進料粒度 | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度（目） | 40-400 | ||||
| 班產量（T） | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心軸轉度（r/min） | 162 | 160 | 140 | 103 | 82 |
| 磨環外徑 | 915 | 975 | 1073 | 1400 | 1750 |
| 磨輥直徑 | 270 | 300 | 320 | 410 | 420 |
| 磨輥與磨環高度 | 150 | 160 | 160 | 190 | 270 |
| 主機電機（kw） | 22 | 30 | 37 | 75 | 132 |
| 風機電機（kw） | 18.5 | 22 | 30 | 75 | 132 |
| 分析器電機(kw) | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
| 總功率 | 42.7 | 54.2 | 72.5 | 157.5 | 275 |
