| 新舊程度 | 全新 |
|---|---|
| 進料粒度≤ | 20（mm） |
| 出料粒度 | 0.125－0.044（mm） |
| 電機功率 | 72.5（KW） |
| 規格 | 4R98型超細雷蒙磨 |
| 進料粒度 | 25mm |
| 類型 | 粉碎機 |
| 驅動方式 | 電機 |
| 生產能力 | 3000－5000（kg/h） |
| 適用物料 | 礦石 |
| 外形尺寸 | 9.9*5.8*8.6（m） |
| 應用領域 | 礦業 |
| 原理 | 顆粒粉碎機 |
| 重量 | 15700（kg） |
| 主軸轉速 | 130（r/min） |
| 粉碎程度 | 超細磨機 |
| 物料含水量 | 6%以下 |
| 最大物料硬度 | 9.3莫氏硬度 |
| 品牌 | 中州 |
| 型號 | 4R98 |
| 加工定制 | 是 |
中州雷蒙磨粉機起源于1985年，在30年的發展中，中州機械逐步完善了磨粉設備產品的各種型號和性能。目前，中州雷蒙磨可分為幾大系列：R型雷蒙磨粉機、高壓懸輥雷蒙磨粉機、超細雷蒙磨粉機及微粉磨。研磨范圍擴展到300余種礦石和礦物質，細度范圍可達到80-1200目，在我國磨粉機行業屬于尖端產品。
雷蒙磨粉機為較常用的磨粉設備，主要用于碳素、重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、頁巖、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級，濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工。
雷蒙磨又稱雷蒙磨粉機，英文全稱：Raymond mill。它適用各種礦粉制備、煤粉制備，比如生料礦、石膏礦、煤炭等材料的細粉加工。雷蒙磨、雷蒙磨粉機、高效雷蒙磨、高壓旋輥磨。
雷蒙磨也叫雷蒙機，全稱雷蒙磨粉機，廣泛應用于冶金、建材、化工、礦山耐材、陶瓷等領域內礦產品物料的粉磨加工，成品細度可達到2000目。
雷蒙磨（雷蒙機）主要結構：

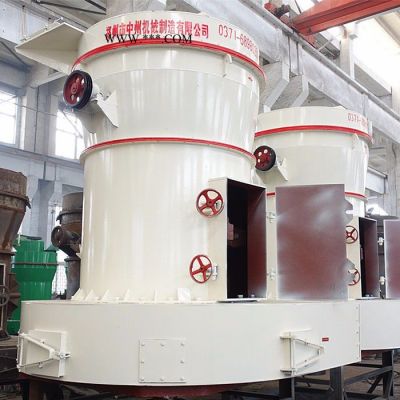

雷蒙磨（雷蒙機）結構主要由主機、分析機、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀，磨輥、磨環、罩殼及電機組成。
雷蒙磨（雷蒙機）工作流程：
大塊狀物經鄂式破碎機破到所需粒度后（如物料達到雷蒙磨（雷蒙機）進料粒度2公分的要求可以不需要破碎機），將需要粉碎的物料均勻連續的送入雷蒙磨（雷蒙機）主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的,粉磨后的粉子被風機氣流帶走，經分析機進行分機，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，后經出分管排出即為成品粉子。氣流再由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。如不需用提升機，儲料倉，振動給料機，可人工均勻給料。在磨室內因被磨物料中有一定的含水量，研磨時產生熱量導致磨室風量增加，為此通過調整風機和主機間的余風管來到氣流的平衡，并將多余凈化后排入大氣中，布袋要經常抖動，以便排氣效果好。
| 雷蒙磨型號 | 配備功率kw | 進料粒度mm | 出料細度 | 產量t/h | 安裝尺寸m |
| R型雷蒙磨粉機 | |||||
| 3R1410型 | 14.1 | ≤8 | 80-325目 | 0.5-1.2 | 2.4*1.3*3.4 |
| 3R2115型 | 28.2 | ≤15 | 80-325目 | 1-2.2 | 3.1*2.5*4.1 |
| 3R2715型 | 42.7 | ≤20 | 80-325目 | 1.5-3 | 4.1*2.75*4.3 |
| 3R3016型 | 55 | ≤20 | 80-325目 | 2-3.5 | 7.5*5*5.5 |
| 3R3019型 | 55 | ≤20 | 80-325目 | 3-5 | 7.5*5*5.5 |
| 4R3016型 | 72.5 | ≤20 | 80-325目 | 2-4.5 | 7.5*5*5.5 |
| 4R3019型 | 72.5 | ≤20 | 80-325目 | 3-5.5 | 7.5*5*5.5 |
| 4R3216型 | 79.5 | ≤25 | 80-325目 | 4-6 | 9.9*5.8*8.6 |
| 4R3220型 | 87.5 | ≤25 | 80-325目 | 5-8 | 9.9*5.8*8.6 |
| 4R110型 | 95.5 | ≤25 | 80-325目 | 5-10 | 9.9*5.8*8.6 |
| 5R4119型 | 157.5 | ≤30 | 80-325目 | 8-12 | 7.85*8*9.7 |
| 5R4124型 | 176 | ≤30 | 80-325目 | 8-13 | 7.85*8*9.7 |
| 5R138型 | 211 | ≤30 | 80-325目 | 10-15 | 7.85*8*9.7 |
| 5R/6R160型 | 253/275 | ≤35 | 80-325目 | 12-20 | 9.5*8.5*10.5 |
| 6R175型 | 382 | ≤45 | 80-325目 | 15-25 | 11*9.8*11.6 |
| 高壓雷蒙磨粉機 | |||||
| 3R88型（高壓） | 42.7 | ≤20 | 80-325目 | 1.5-3 | 4.1*2.75*4.3 |
| 3R95型（高壓） | 55 | ≤20 | 80-325目 | 2-3.5 | 7.5*5*5.5 |
| 4R95型（高壓） | 72.5 | ≤20 | 80-325目 | 3-6 | 7.5*5*5.5 |
| 4R98型（高壓） | 79.5 | ≤25 | 80-325目 | 5-8 | 9.9*5.8*8.6 |
| 超細雷蒙磨粉機 | |||||
| 3R88型（超細） | 45 | ≤20 | 325-1200目 | 0.5-2.5 | 4.1*2.75*4.3 |
| 4R95型（超細） | 80 | ≤20 | 325-1200目 | 1.2-3.5 | 7.5*5*5.5 |
| 4R98型（超細） | 88 | ≤25 | 325-1200目 | 1.5-5 | 9.9*5.8*8.6 |
| 中州機械雷蒙磨技術參數如有改變，恕不另行通知 | |||||
成套雷蒙磨：

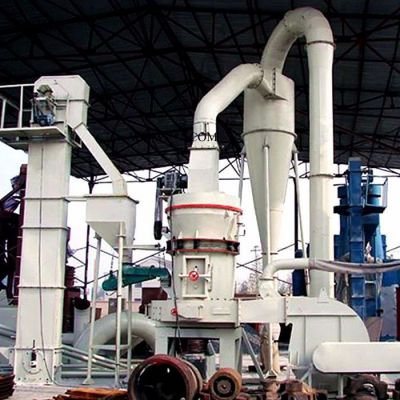

破碎機-提升機-原料倉-電磁振動給料機-雷蒙磨主機-雷蒙機集粉器-電控柜這些組合而成為雷蒙機成套生產線。
雷蒙機的主要組合部分有主機、風機、管道系統、旋風分離器、除塵器和集粉器組成，其中，主機包含有主機架、進風蝸殼、磨輥、磨環、罩殼和電機等，風機由罩殼、風機葉輪、機架和電機組成。

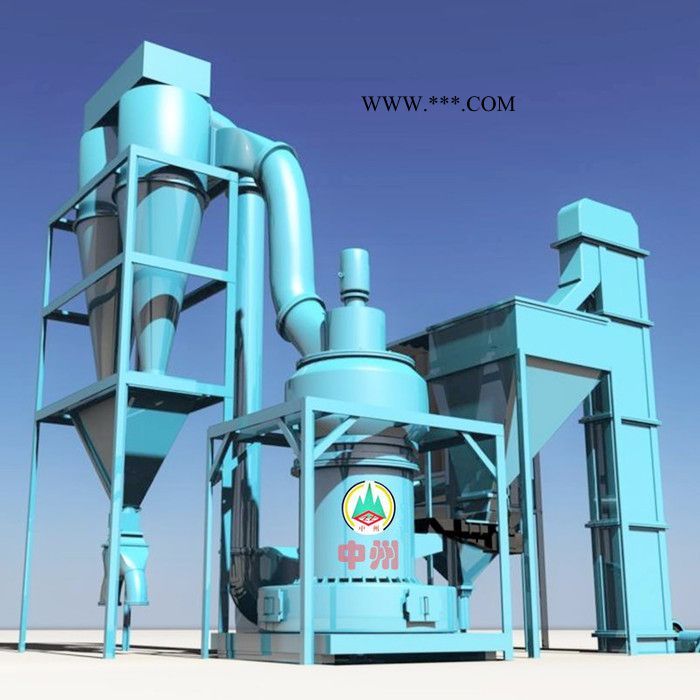

以上這些即是雷蒙機的主要結構組合部分，如下圖：
雷蒙機的工作原理是根據磨輥?zhàn)赞D(zhuǎn)，和磨環產生的擠壓力對物料進行粉碎。磨艙底部的鏟刀將物料揚起，送入磨輥和磨環之間，物料在碾壓力的作用下破碎成粉，然后在風機的作用下把成粉的物料吹起來經過分析機，達到細度要求的物料通過分析機，達不到要求的重回磨腔繼續研磨，通過分析機的物料進旋風分理器分離收集，再通過管道系統，最后落入集粉器的就是成品物料。
如下圖：
鄭州市中州機械制造有限公司專業生產雷蒙磨、雷蒙機、超細雷蒙磨、高壓雷蒙磨等全套雷蒙磨設備，價格公道，售后服務完善，可現場試機，雷蒙磨咨詢電話：13164301566 李經理//www.zhongzhoujixie.cn
