| 產品型號 | 齊全 |
|---|---|
| 類型 | 振動 |
| 應用領域 | 金屬非金屬的細粉加工 |
| 適用物料 | 方解石、碳酸鈣、白云石、高嶺土、膨潤土等 |
| 規格 | 80型 |
| 外形尺寸 | 13.9×4×6.2（m） |
| 生產能力 | 600-4000（kg/h） |
| 主軸轉速 | 230-240（r/min） |
| 進料粒度≤ | 10（mm） |
| 電機功率 | 55+45+18.5（KW） |
| 出料粒度 | 0.0045-0.045（mm） |
| 粉碎程度 | 超細磨機 |
| 物料含水量 | ≤6% |
| 原理 | 氣流粉碎機 |
| 最大物料硬度 | ＜6級 |
| 重量 | 7000（kg） |
| 品牌 | 中厚 |
| 型號 | 80型 |

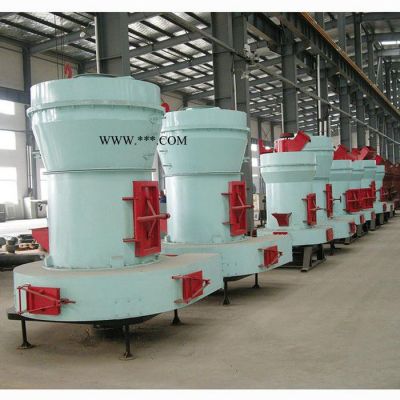

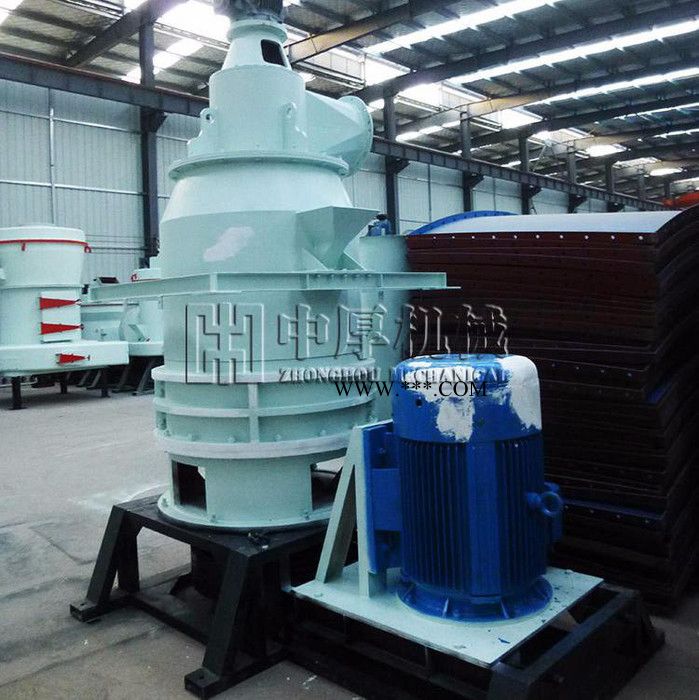

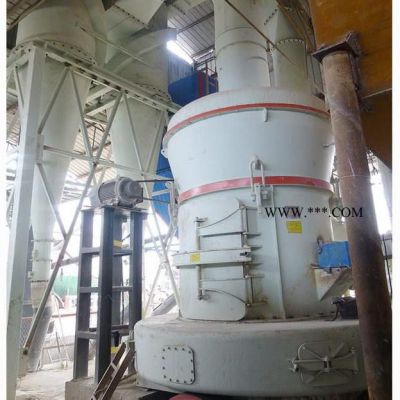

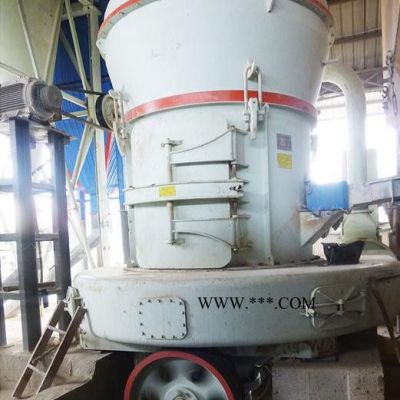

HGM系列三環中速微粉磨粉機系超細微粉磨粉機，是汲取瑞典先進的磨粉行業技術，針對目前磨粉行業發展的趨勢及市場需求情況，專業對超細粉加工的用戶而研發的一種新型超細粉設備。
三環中速微粉磨粉機工作原理：
微粉磨主機電動機通過減速機帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經層粉碎后又落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。
三環中速微粉磨粉機與普通超細磨相比的優勢：
1.投資成本低。在同等的細度情況下，比氣流磨投入少，成本低，回收周期短。
2.同等的成品細度及功耗下，比氣流磨和攪拌磨產量高45%以上。
3.易損件損耗低，所有易損件均采用外**的耐磨材料，比普通磨粉機設備的易損件使用壽命長，一般可在一年以上。
4.磨腔內運轉安全可靠. 該超細磨與普通磨機相比，磨腔內無滾動軸承、無螺釘，所以不存在軸承及其它密封件易損的問題，避免了螺釘易松動而毀壞機器的問題。
5.成品細度高 ，細度一次性可達到d97≤5μm。
6.環保無污染. 采用高效的脈沖式除塵器，整套設備運轉過程中無粉塵污染，配置消音器及消音房，降低了噪音，完全按照環保標準來組織生產，起到了環保作用。
消聲器的使用減輕了粉塵的的污染和噪音，對周圍的環境起到了環保的作用。
三環中速微粉磨粉機用途：
HGM系列三環中速微粉磨粉機是一種細粉及超細粉的加工設備，它主要適用于中、低硬度，莫氏硬度低于6級的非易燃易爆的各種脆性物料，如方解石、白堊、碳酸鈣、白云石、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等。
三環中速微粉磨技術參數：
| 型號 | HGM-60 | HGM-80 | HGM-100 | |
| 平均工作直徑 | 600 | 800 | 1000 | |
| 環輥與輥道環數量 | 環輥 | 15 | 21 | 27 |
| 輥道環 | 2 | 2 | 2 | |
| 主軸轉速（r/min） | 240~260 | 230~240 | 180-200 | |
| 主機入料粒度 | ≤10 | ≤10 | ≤10 | |
| 成品粒度 | 微米 | 5-45 | 5-45 | 5-45 |
| 目數 | 3250-325 | 3250-325 | 3250-325 | |
| 產量（kg/h） | 350-2500 | 600-4000 | 900-6000 | |
| 電機功率 | 主機 | 37 | 55 | 90 |
| 選粉機 | 11 | 18.5 | 30 | |
| 風機 | 30 | 45 | 75 | |
| 給料機 | 0.06 | 0.06 | 0.15 | |
| 卸料閥 | 0.75 | 0.75 | 1.1 | |
| 外形尺寸 | 10×2×5.5 | 11.9×2.7×5.8 | 14.5×3.8×6.3 | |
| 主機選粉機重量 | 5200 | 7000 | 9500 | |
