| 出料粒度 | 0.177-0.020 |
|---|---|
| 電機功率 | 詳見設備技術參數表 |
| 規格 | 各種 |
| 進料粒度 | 30-45 |
| 生產能力 | 3-40 |
| 適用物料 | 礦石 |
| 外形尺寸 | 根據客戶要求定做 |
| 新舊程度 | 全新 |
| 應用領域 | 化工 |
| 原理 | 氣流粉碎機 |
| 重量 | 詳見設備技術參數表 |
| 主軸轉速 | 以具體設備型號為準 |
| 粉碎程度 | 中碎機 |
| 物料含水量 | 8% |
| 最大物料硬度 | 莫氏硬度在9.3級以下 |
| 品牌 | 維科重工 |
| 型號 | Q系列 |

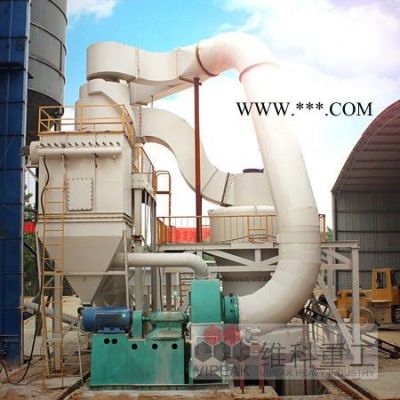

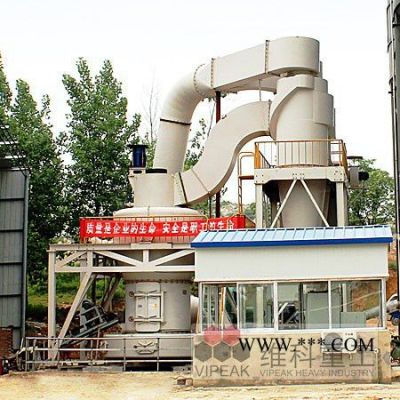

YGMXO-Q歐版加強型磨粉機是維科重工**粉體專家融合歐洲先進的研磨制粉技術，并經過大量實踐，精心研發出來 的具有國際先進技術水平的高端設備。該機具有主機轉速變頻、弧形無阻力風道、磨環壓緊調整外置等特點。YGMXO-Q歐版加強型磨粉機整機結構是由主機、減速機傳動裝置、鼠籠式分析機、管道裝置、鼓風機、旋風集粉器及脈沖除塵器組成，其附屬設備由顎式破碎機、畚斗提升機、電磁振動給料機、電控柜等組成。該機主要適用于冶金、建材、化工、礦山等莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料的粉磨加工。
1、風道弧形設計，減少風阻、降低風量損失、使物料流向性好，從而增大進入分析機選粉率。
2、主機采用雙基礎形式，安裝于鋼筋混凝土浮動地基上，浮動地基通過減震器與地面相連，有效減輕主機震動。
3、采用鼠籠式超細選粉機，配用變頻器控制轉速，成粉粒徑可在100-800目之間任意調節；相較于傳統的葉盤式分析機，分級精度更高，運行更平穩，可以長期穩定。
4、旋風集粉器改為旁路集粉器，減小集粉器的壓力損失，收塵收料效果更好；增加維修平臺，使操作和維護更方便。
工作原理工作過程（ 粉磨物料過 程）：大塊狀物料經顎式破碎機破碎到所需粒度后，由 提升機將物料送至儲料斗，再經振動給料機將料均勻定 量連續地送入主機磨室內進行研磨，粉磨后的粉子隨風 機氣流上升。經籠式分析機進行分級，符合細度的粉子 隨氣流經管道進入旁路大旋風收集器內， 進行分離收 集，再經出粉電磁閥排出即為成品粉子。氣流由旁路大 旋風收集器上端回風管吸入鼓風機，本機整個氣流系統 是密閉循環的，并且是在正負壓狀態流動的。
歐版加強型磨粉機：
| 型號 | 磨環內徑尺寸 （毫米） | **大進料粒度 （毫米） | 主機轉速 （轉/分） | 成品細度 （目） | 產量 （噸/小時） | 主機功率 （千瓦） | 風機功率 （千瓦） | 分析機功率 （千瓦） |
| YGMXO130-Q | Φ1300 | <35 | 110 | 80-600 | 2.5-18 | 90-132 | 90-110 | 7.5-22 |
| YGMXO138-Q | Φ1380 | <35 | 103 | 80-600 | 3-18 | 110-132 | 110-132 | 11-30 |
| YGMXO160-Q | Φ1600 | <35 | 90 | 80-600 | 4.5-28 | 160-220 | 160-185 | 11-37 |
| YGMXO175-Q | Φ1750 | <40 | 84 | 80-600 | 5.2-32 | 185-250 | 185-220 | 37-45 |
| YGMXO190-Q | Φ1900 | <40 | 72 | 80-600 | 6.5-55 | 185-355 | 220-315 | 45-55 |
| YGMXO230-Q | Φ2300 | ≤50 | 66 | 80-600 | 11.5-70 | 560 | 560 | 75 |
注： ①表中處理能力是以粉磨石灰石（SiO <1%）為例，其產品的通篩率為80%。
②本機型可根據不同生產要求如物料、細度、工藝、環保等要求選擇不同配置，具體請聯系相關業務負責人洽談。
