| 滾動體列數 | 單列 |
|---|---|
| 滾道類型 | 滾筒刮板 |
| 產品別名 | 滾筒烘干機 |
| 產品用途 | 烘干物料 |
| 適用行業 | 各行業均可使用 |
| 用途 | 用于物料的烘干 |
| 產品類型 | 全新 |
| 適用范圍 | 工業用 |
| 自動化程度 | 全自動 |
| 電源電壓 | 其他V |
| 額定功率 | 其他Kw |
| 外形尺寸（長*寬*高） | 直徑2米 長度24米 |
| 凈重 | 25T |
| 驅動方式 | 滾筒式 |
| 種類 | 烘干設備 |
| 規格 | 其他 |
| 產地 | 山東 |
| 產品認證 | ISO9001 |
| 功率 | 50KW |
| 類型 | 全新 |
| 售后服務 | 保修一年 |
| 執行質量標準 | 國標 |
| 操作方式 | 全自動 |
| 品牌 | 祥云龍牌 |
| 型號 | 烘干設備 |
| 加工定制 | 是 |
| 干燥層數 | 詳情咨詢 |
電石渣烘干機
電石渣烘干機是引進當今德國先進技術，由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。根據熱功原理，筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使三筒烘干機的熱效率得到較大幅度的提高。由于三筒烘干機的特殊結構，筒體的長度是單筒烘干機的三分之一，基礎面積比單筒烘干機節約65%左右，基礎投資相應降低。。
簡介

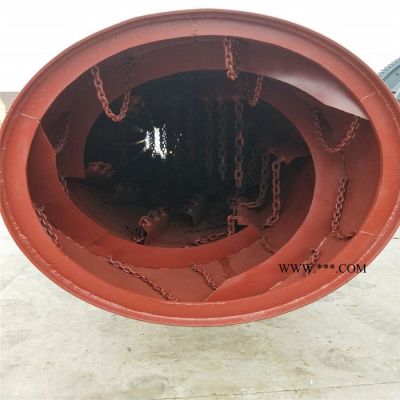

電石渣烘干機是引進當今德國先進技術，由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。根據熱功原理，筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使三筒烘干機的熱效率得到較大幅度的提高。由于三筒烘干機的特殊結構，筒體的長度是單筒烘干機的三分之一，基礎面積比單筒烘干機節約65%左右，基礎投資相應降低。該烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的噪音。密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。三筒烘干機可適應煤、油、氣等多種燃料，能烘干塊狀、粒狀、粉狀等多種物料，符合創建環境友好型、資源節約型社會的政策、是替代傳統烘干設備的環保節能型產品。烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
特點
1、技術含量高，筒體自我保溫，熱效率高達80%（單筒烘干機熱效率僅為35%），比單筒烘干節煤68%，產量提高。
2、比單筒烘干機整機長度縮短60%，有利于工藝布置。減少廠房的建筑面積，節約工程投資40%左右。占地面積20m2左右。
3、采用耐熱耐磨合金鋼板，比普通鋼板耐磨4倍。使用壽命長，維護方便。
4、熱效率高，外筒體溫度低于60℃（單筒烘干機外筒體溫度高達150℃），出口溫度低，出料溫度低于60℃。
5、出口溫度低，有利于除塵設備使用時間長，可直接配套氣箱脈沖袋式除塵器。
6、土建投資降低50%左右，電耗降低60%。
7、無需大小齒輪轉動，采用托輪轉動。
8、熱風爐可配套沸騰爐、噴煤爐、手燒爐、也使用于燃油、燃?xì)鉅t，能烘20 mm以下的塊料、粒料、粉狀物料。
9、臺時產量：5-10 10-15 15-20 20-25 25-30 30-40 40-50 50-60 60-70 70-80T
安裝
1、烘干機基礎劃線： 首先埋設中心標板、基準點，作為設備安裝和以后檢修找正的依據。
確定兩端中心基準，畫出基礎縱橫向中心線。調整后的各檔中心點，必須在一條縱向中心線上，橫向中心線必須垂直于縱向中心線，橫向中心線的縱向距離必須與實測的各檔中心距相符合，烘干機托輪對角線誤差小于3mm。
2、烘干機設置墊板： 如有必要需設置烘干機底座墊板以調整底座水平標高時，墊板應摞放整齊接觸完好，當調整不能完全重合時，接觸面積應大于80%。 最下面的墊板與基礎應有足夠的接觸精度，以基礎接觸密實，放置平穩，不得有空角晃動現象。
技術參數
1、φ2.0×4.5m拆分式三筒烘干機
| 項目 | 單位 | 規格 |
| 外筒直徑 | m | 2.0 |
| 外筒長度 | m | 4.5 |
| 筒體容積 | m | 14.13 |
| 筒體轉速 | Rpm | 4-10 |
| 礦渣初水分 | % | 8-10 |
| 礦渣終水分 | % | 1 |
| 初水分 | % | 8-10 |
| 終水分 | % | 0.5-1 |
| 進氣溫度 | ℃ | 700-750 |
| 生產能力 | t/h | 黃砂13-17 礦渣10-15 |
| 電動機型號 | | Y2-160M-4 |
| 電動機功率 | Kw | 5.5×2 |
| 減速機型號 | | XWD-5.5KW-8 |
| 減速機速比 | I | 29 |
2、φ2.5×5.4m拆分式三筒烘干機
| 項目 | 單位 | 規格 |
| 外筒直徑 | m | 2.5 |
| 外筒長度 | m | 5.4 |
| 筒體容積 | m | 16.63 |
| 筒體轉速 | Rpm | 4-10 |
| 初水分 | % | 8-10 |
| 終水分 | % | 0.5-1 |
| 進氣溫度 | ℃ | 700-750 |
| 生產能力 | t/h | 黃砂21-28 礦渣18-25 |
| 電動機型號 | | Y2-132M-4E |
| 電動機功率 | Kw | 5.5×4 |
| 減速機型號 | | XWD-5.5KW-5 |
| 減速機速比 | I |
