| 產地 | 浙江 |
|---|---|
| 適用對象 | 水 |
| 適用范圍 | 制藥,水處理,染料,化工 |
| 性能 | 高效過濾 |
| 樣式 | 袋式 |
| 用途 | 固液分離 |
| 原理 | 加壓過濾 |
| 濾料類型 | 不銹鋼 |
| 品牌 | 中力 |
| 型號 | 硅藻土過濾機 |
| 加工定制 | 是 |
| 過濾器類型 | 袋式 |

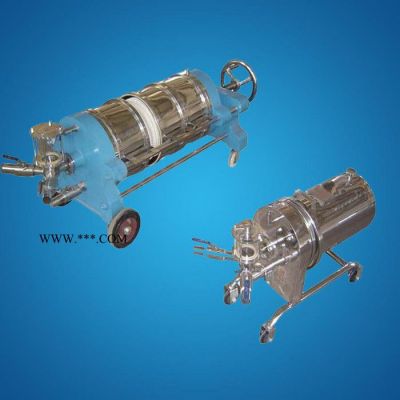

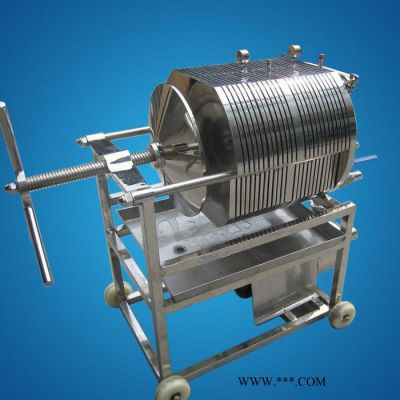

ZL系列硅藻土過濾機，
可根據客戶要求進行不同規格的定制！
歡迎來電咨詢，價格面議！
產品概述
硅藻土過濾機，其特征在于過濾罐硅藻土過濾機濾板上設有進口、出口，進、 出口內裝有導液套，每塊濾板的上表面設有負壓槽，負壓槽上面蓋有濾布，進口與濾布上面的空腔連通，出口與濾布下面的負壓槽連通，使用本技術予涂硅藻土速度快、涂層穩固不脫落、 不龜裂、過濾面積大、過濾質量好，因?yàn)楣?jié)能、省工、省時、而提高生產效率。
質量標準
1.焊接采用手工氬弧焊，焊絲牌號：SS308不銹鋼
2.焊接按JB/T4709-2000《鋼制壓力容器焊接規程》進行，焊接結構及型式按設計要求中注明外，其余按GB985-88標準.
3.容器內表面焊縫磨平.作拋光處理。
4.容器內水壓試驗合格再進行外殼體焊接，完成后表面拋光
5.快開間應操作靈活輕便，不得有卡住及過緊現象。
6，拋光工藝按兩道，粗拋加精拋加油，自動拋光和人工 拋光處理。拋光處理后內外無焊縫。三種拋光處理，鏡面拋光，亞光原色，磨砂處理。
應用范圍
硅藻土過濾機適用于果酒、白酒、保健酒、葡萄酒、糖漿、飲料、醬油、醋、以及生物、醫藥、化工等液態制品的澄清過濾。
1.飲料業：果蔬汁、茶飲料、啤酒、黃酒、果酒 、白酒、葡萄酒等
2.制糖業：蔗糖、果葡糖漿、高果糖漿、葡萄糖 漿、甜菜糖、蜂蜜等
3.醫藥業：抗生素、維生素、合成血漿、中藥提 取液等
4.調味品：醋、醬油、味精、料酒等
5.化學制品：樹脂、無機酸、有機酸、醇、苯、 醛、醚等
6.其他：明膠、骨膠、海藻膠、植物油、淀粉等
技術參數
| 型 號 | 外形尺寸 （㎜） | 過 濾面積（㎡） | 濾片數 （張） | 閥門口 徑 | 理論流量以白酒為單位（ T/H ） | 工作壓力（Mpa ） |
| ZL-KW500-A | 2450×750×850 | 5.9 | 38 | Dg32 | 13-15 | ≤0.3 |
| ZL-KW500-B | 1950×750×850 | 8.5 | 20 | Dg32 | 8-10 | ≤0.3 |
| ZL-KW400-A | 2350×680×800 | 9.8 | 38 | Dg32 | 9-12 | ≤0.3 |
| ZL-KW400-Ⅰ | 1840×680×800 | 5.1 | 20 | Dg32 | 6-8 | ≤0.3 |
| ZL-KW330-Ⅱ | 1700×600×750 | 3.4 | 20 | Dg32 | 3-5 | ≤0.3 |
| ZL-KW330-Ⅲ | 1600×600×750 | 2.5 | 15 | Dg32 | 2-4 | ≤0.3 |
| ZL-KW250 | 1100×350×450 | 2.2 | 20 | Dg32 | 1-3 | ≤0.3 |
| ZL-KW220 | 950×300×420 | 1.1 | 15 | Dg32 | 0.5-2 | ≤0.3 |
產品結構
1.組成
本設備由殼體、中間軸、過濾板、過濾網、導桿、氣閥、玻璃視鏡、膠輪等件組成，所有液體接觸的機件，均采 用不銹鋼材料制成，殼體分為多節、單節、節間用橡膠密封圈密封，便于拆卸清洗。
2.優勢
采用硅藻土過濾機，比陳舊棉餅過濾機由明顯的優勢：能源可節約 92% 酒損失減少 90% 設備成本節約 2/3 生產 工人減少 3/4 使用硅藻土過濾后的酒和飲料，風味不變，無毒、無懸浮物、沉淀物、澄清透明、濾清度高、占地面積小、輕巧靈活、移動方便。中國產業鏈眾多，硅藻土過濾器行業的生產 集中度低、高端產品相配套的研發能力低、硅藻土過濾器行業制造技術水平低等現象仍然存在，進出口貿易逆差不斷擴大。
主要控制參數
硅藻土過濾器選用的主要控制參數為殼體材料、殼體工作壓力、直徑、助劑用量、反沖洗強度等。
硅藻土過濾機過濾精度高，能達到1-2微米，能濾除大腸桿菌、藻類，濾后水濁度為0.5～1度；占地面積小，設備 高度低，體積只相當于砂濾機的1/3，可節省機房大部分土建投資；使用壽命長，濾元耐腐蝕性強，A-1型過濾機的使用壽命為20年；A-1型可逆式硅藻土泳池過濾機10年內不需要更換任何部件，使用壽命達到20年以上。
硅藻土過濾機運行費用低：用水量：反沖洗用水量是砂濾機的1/10；用電量：A-1型可逆式硅藻土過濾機機房的總 用電負荷只有傳統砂缸過濾系統機房的總用電負荷的3/5左右；用藥量：A-1型機在過濾時需加硅藻土，每平方米過濾面積，每一個過濾周期投加量為0.2公斤；砂缸過濾系統在過濾前需連續 地投加絮凝劑（硫酸鋁或硫酸亞鐵），由于A-1型機的硅藻土本身能濾除大腸桿菌和藻類，因此消毒液的投加量也比砂缸過濾系統要少得多；A-1型可逆式硅藻土泳池過濾機由于其過濾精度 很高，并且排污方便又省水，運行中無須投加混凝劑。
過濾器主要分類
硅藻土過濾器主要分類
1）、按過濾單元的型式：柱式和板式。
2）、按過濾器的使用方式：一體式和獨立式。
3）、按助劑的使用方式：可逆式和可再生式。
可逆式硅藻土過濾器
一般為板式，過濾單元的兩個方向都可以涂硅藻土膜，水流可以從正方向進行過濾，切換到逆方向也可以過濾， 節省過濾、反沖、涂膜的切換時間，涂膜可根據設計調節厚度，濾速從2m/h-10m/h。
可再生式硅藻土過濾器

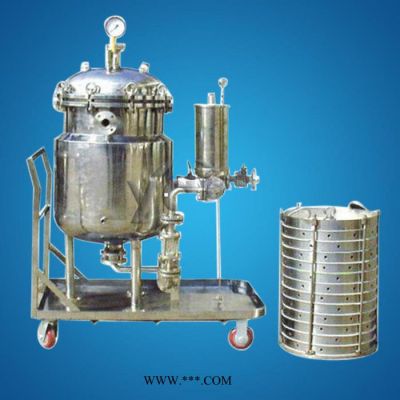

一般為柱式，過濾器為罐式，圓柱形過濾單元放置在罐體內部，當過濾器停機后，罐內的硅藻土在再開機時可重 復使用，節省硅藻土和反沖洗水量，涂膜較厚，納污量較高。
安裝與調試
施工、安裝要點
1）、過濾器基礎按設計圖施工，穩固設備的地 腳螺栓應與混凝土基礎牢固的結合成一體，澆灌前預埋孔應清洗干凈，螺栓本身不應歪斜，機械強度應滿足要求；混凝土基礎需配有防潮層。
2）、各過濾器搬運，應根據其重量及形體大小 ，結合現場施工條件，決定采用運輸設備。安裝時，索具必須檢查合格，吊索的繩長度應一致，以防受力不均，罐體變形或損壞。
3）、過濾器的配管安裝應定位平整，穩固后進 行，閥門手柄安裝方向應便于操作，排列整齊。
4）、過濾器頂部高點應安裝自動排氣閥，底部 低點安裝排水閥。
5）、過濾器反沖洗管上安裝玻璃鋼觀察口。
6）、在過濾器進出管路上應安裝壓力表，壓力 表朝向應便于讀數。
