此報價不含稅不含運費，具體參數請聯(lián)系客服：13731634411

廊坊眾安防火材料有限公司

產品介紹：

什么是水泥毯？

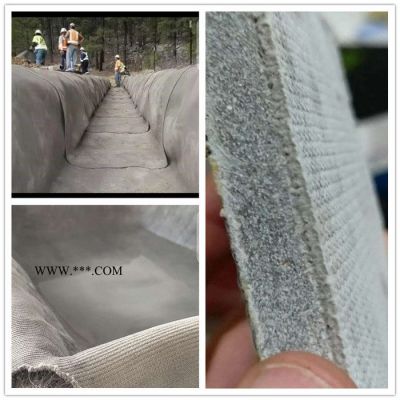

水泥毯是一種浸漬了水泥的柔軟的布，遇水會發(fā)生水合反應而硬化成一種很薄的防水防火的耐用混凝土層。

水泥毯采用聚乙烯和聚丙烯長絲編織成的三維纖維復合結構（3D fibre
matrix），含有特殊配方的干混凝土混合料（Dry concrete mix ）。鋁酸鈣水
泥的主要化學成分是Al 2 O 3 , CaO, SiO 2 , Fe 2 O 3 。帆布的底面覆有聚氯乙烯
（PVC）底襯，確保水泥毯完全防水?，F場施工時，現場不需要任何混凝
土攪拌設備，只要簡單地在水泥毯上澆水或者將水泥毯浸在水里使之發(fā)生
水合反應。凝固后，纖維起到增強混凝土的作用，防止開裂。目前，水泥
毯有 10 mm厚度。
2
二、 水泥毯的主要特點
1）使用簡便

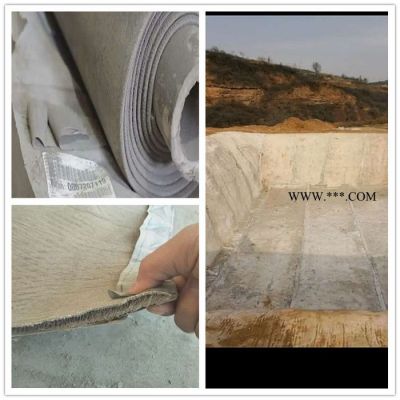

水泥毯可以成大卷散裝提供。也可成卷提供，方便人工裝卸和運
輸，無需大型起重機械。混凝土是按科學配比配制好的，無需現場配制，
不會發(fā)生過度水合問題。無論在水下還是在海水里，水泥毯都可以凝固成
型。
2）快速凝固成型
一旦澆水發(fā)生水合反應，在2小時內仍然可以對水泥毯大小形狀進行必
要的加工，24小時內，其能夠硬化達到80%的強度。也能夠按照用戶的特
殊要求，采用特殊配方達到快速凝固或者延遲凝固的目的。
3）環(huán)境友好
水泥毯是一項低質量低碳技術，在許多用途中，所用材料的量比
常用混凝土少95%。它的堿含量有限，沖刷率非常低，所以，對當地生態(tài)
的影響很小。
4）應用的靈活性

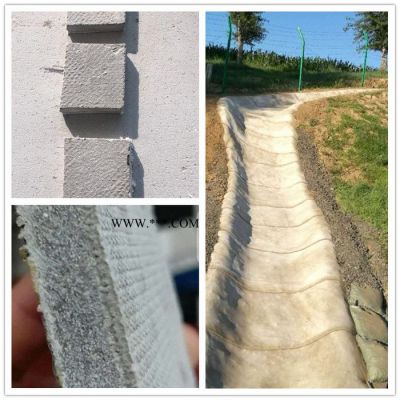

水泥毯有良好的懸垂性，能夠依從所覆蓋的物體表面的復雜形狀，甚
至形成雙曲面形狀。凝固前的水泥毯可用普通手工工具隨意切割或裁剪。
3
5）材料強度高
水泥毯里的纖維起到增強材料強度，防止開裂的作用，并且能夠吸收
沖擊能量，形成穩(wěn)定的失效模式。
6）長期耐用
水泥毯具有良好的抗化學特性，抗風雨侵蝕，陽光下也不會發(fā)生紫外
線降解。
7）防水特性
水泥毯底面有防水層，使之完全防水，并增強了材料的抗化學特性。
8）防火特性
水泥毯不會助燃，有良好的阻燃特性，著火時煙霧很小，產生的危險
氣體排放量極少。水泥毯已經達到歐洲建筑材料阻燃標準的B-s1，d0等級。
三、 水泥毯的技術參數
1）  物理/CC10

厚度mm/10
小卷面積（平米）/10
散裝卷面積（平米）/200
單卷寬度（米）/2
未凝固質量kg/平米/15
未凝固密度kg/m3/1500
凝固后密度kg/m3/+30-35%
2）  凝固時間
初始凝固 ≥ 120分鐘**終凝固 ≤ 240分鐘。
水合反應后24小時，水泥毯**可達到80%的強度。
3）  水合反應

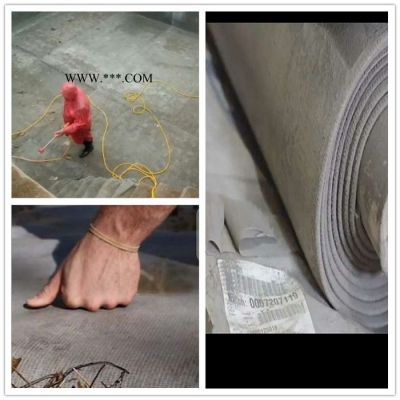

水泥毯可以用鹽水或者非鹽水實現水合反應。水和水泥毯的重量
比為1∶2。水泥毯不會發(fā)生過度水合反應，因此 總建議使用過量的水。
可以在纖維表面噴水多次，直至水泥毯達到飽和。因為水泥毯吸收了
4
水分，首先顏色變暗，后來變得更淺。當水在表面積聚或者流淌下來時，
表明水泥毯已經飽和水分。
初始水合反應后，一至兩個小時之間，水泥毯應當至少重新澆濕一次。
在高溫干燥的天氣里，尤其需要這樣做，因為水分蒸發(fā)會造成混凝土過度
干燥。
產品 HR008 水泥毯是容易發(fā)生過度干燥的，不管什么天氣，水合反應
后一至兩個小時**應重新澆濕一次或多次。
切勿用高壓水噴槍將水直接噴射在水泥毯上，否則會將水泥毯表面沖
成溝槽形狀的。假如水泥毯沒有被水充分保護，凝固**會延遲，材料強度
會下降。假如延遲了凝固時間，應當用大量水重新澆濕。水泥毯可以在水
下使用，此時因為浸泡在水里**能充分發(fā)生水合反應。
4）  強度
水泥毯的初期強度高，這是這種材料的基本特征。典型的強
度與物理特征如下：
① 按照ASTM C473-07標準的抗壓縮強度試驗
— 10天壓縮失效應力 40 MPa
— 10天壓縮楊氏模量 1500 MPa
② 按照BS EN 12467 ：2004標準的彎曲試驗
— 10天彎曲失效應力 3.4 MPa
— 10天彎曲楊氏模量 180 MPa
③ 按照DIN 52108 標準的耐磨性試驗
— 與陶瓷的耐磨性相似 大0.10克/cm
2
5
④ 莫氏硬度 4 – 5
⑤ 按照EN ISO 12236 ：2007標準的CRB抗穿刺性（僅HJ008）
— 最小推進穿透力 2.69 Kn
— 最大撓曲峰值 38 mm
⑥ 按照EN 1991-1-1：2002標準抗車輛施加荷載（僅HJ008）
— 符合G類要求
— 2軸車輛毛重 30 – 160 Kn
— 均勻分布的荷載不超過5 kN/ 平米
⑦ 按照ASTM G13管道防腐層抗沖擊標準試驗方法 通過
⑧ 按照BS EN 12467 ：2004標準第5.5.2節(jié)凍融試驗 通過
⑨ 按照BS EN 12467 ：2004標準第5.5.5節(jié)浸泡-干燥試驗 通過
⑩ 按照BS EN 12467 ：2004標準第5.4.4節(jié)水滲透性試驗 通過
聚氯乙烯底襯厚度0.42 mm，潮氣透過率0.836 – 0.924 g.mm/m對材料進行的敲擊。
具體參數請聯(lián)系客服：13731634411
