| 產(chǎn)地 | 四川 |
|---|---|
| 純度 | 80% |
| 隔聲性 | 優(yōu)良 |
| 隔音效果 | 優(yōu) |
| 厚度 | 5-35mm |
| 密度 | 3g/cm3 |
| 耐火極限 | A類 |
| 熔點(diǎn) | 700 |
| 適用范圍 | 環(huán)保行業(yè),火車車廂,汽車車身廠,塑業(yè),液晶廠 |
| 透光率 | 71%含-80%不含 |
| 銷售方式 | 直銷 |
| 顏色 | 普通為透明色 |
| 硬度 | 75度 |
| 重量 | 根據(jù)實(shí)際面積及厚度決定 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 美標(biāo) |
| 貿(mào)易屬性 | 外貿(mào)+內(nèi)貿(mào) |
| 發(fā)貨期限 | 15天 |
| 品牌 | 振興 |
| 型號(hào) | zx-2 |
| 打樣周期 | 2-3天 |
| 質(zhì)量認(rèn)證 | CCC |

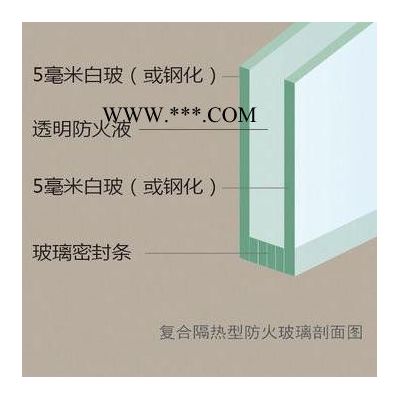

灌注型防火玻璃也被稱為灌漿型防火，復(fù)合防火玻璃。其包含四個(gè)組成部分：兩片玻璃層，中間防火液層，四周密封膠層，表面防飛濺層。那么這四個(gè)表面層是如何加工制作成灌注型防火玻璃的呢？下面分別來(lái)講述一下優(yōu)質(zhì)廠家的做法：
先是玻璃層采用優(yōu)質(zhì)浮法玻璃經(jīng)過(guò)化學(xué)物理鋼化法，使用新的含銫離子鋼化劑置換玻璃中的鈉離子，達(dá)到增加硬度及應(yīng)力的效果，應(yīng)力層深度可達(dá)到40~90um。
其次防火液層運(yùn)用添加納米銀粒子的配方制成，配方包含磷酸二氫、正硅酸乙酯改性環(huán)氧酚醛樹脂、溴化鄰苯無(wú)水酸、二酚A環(huán)氧樹脂、聚酰胺、混合偶聯(lián)劑、納米銀等。根據(jù)一定的比例混合，按照一定的加工順序：去離子水→攪拌→過(guò)濾之后就可得到膨脹效果好，耐火性優(yōu)良的防火液。
再次就是在兩片玻璃中間灌注防火液，一般使用傾斜式灌注工藝，流程為：
先將單片防火玻璃按照需要的尺寸進(jìn)行裁切并磨邊處理，將此玻璃清洗并干燥，然后用硅烷偶聯(lián)劑KH570對(duì)玻璃內(nèi)部的一面進(jìn)行處理；然后在玻璃隔條表面均勻涂抹特種硅酮膠，處理過(guò)后粘接在防火玻璃內(nèi)部表面，玻璃四周用阻燃結(jié)構(gòu)膠條密封。注意在密封時(shí)在玻璃隔條上預(yù)留灌江口的位置，通常預(yù)留在玻璃長(zhǎng)邊方向的20-25m的地方。最后將已經(jīng)配置好的防火膠液灌注玻璃腔體內(nèi)部，當(dāng)防火膠液完全凝固后進(jìn)行封口、封邊處理，如是，復(fù)合灌注型防火玻璃便制作完成。
復(fù)合防火玻璃部分參數(shù)允許偏差范圍
| 玻璃的總厚度d | 長(zhǎng)度或?qū)挾龋↙）允許偏差 | 厚度允許偏差 | |
| L≤1200 | 1200＜?L≤2400 | ||
| 5≤d＜11 | ±2 | ±3 | ±1.0 |
| 11≤d＜17 | ±3 | ±4 | ±1.0 |
| 17≤d＜24 | ±4 | ±5 | ±1.3 |
| 24≤d＜35 | ±5 | ±6 | ±1.5 |
| D≥35 | ±5 | ±6 | ±2.0 |
| 注：當(dāng)長(zhǎng)度L大于2400mm時(shí)，尺寸允許偏差由供需雙方商定。 | |||
復(fù)合防火玻璃的透光度要求
| 玻璃的總厚度（d） | 透光度（％） |
| 5≤d＜11 | ≥75 |
| 11≤d＜17 | ≥70 |
| 17≤d≤24 | ≥65 |
| d＞24 | ≥60 |
復(fù)合防火玻璃的外觀質(zhì)量要求
| 缺陷名稱 | ?外?觀?質(zhì)?量?要?求 |
| 汽泡 | 直徑300mm圓內(nèi)允許長(zhǎng)0.5～1.0mm的汽泡1個(gè) |
| 膠合層雜質(zhì) | 直徑500mm圓內(nèi)允許長(zhǎng)2.0mm以下的雜質(zhì)2個(gè) |
| 劃傷 | 寬度≤0.1mm，長(zhǎng)度≤50mm的輕微劃傷，每平方米面積內(nèi)不超過(guò)4條；0.1mm＜寬度＜0.5mm，長(zhǎng)度≤50mm的輕微劃傷，每平方米面積內(nèi)不超過(guò)1條； |
| 爆邊 | 每米邊長(zhǎng)允許有長(zhǎng)度不超過(guò)20mm、自邊部向玻璃表面延伸深度不超過(guò)厚度一半的爆邊4個(gè) |
| 疊差、裂紋、脫膠 | 脫膠、裂紋不允許存在，總疊差不應(yīng)大于3mm。 |
| 注：復(fù)合防火玻璃周邊15mm范圍內(nèi)的氣泡、膠合層雜質(zhì)不作要求。 | |
除開以上說(shuō)明的復(fù)合防火玻璃尺寸、外觀質(zhì)量、透光度要求，還要求復(fù)合防火玻璃的弓形彎曲度≤0.3%，波形彎曲度≤0.2%。在進(jìn)行出廠檢測(cè)時(shí)，厚度測(cè)量采用千分尺，玻璃四邊的厚度都要進(jìn)行測(cè)量，結(jié)果做到0.1mm。
//www.dgsglass.com/
//www.xtsglass.com/
