一、產品概述：

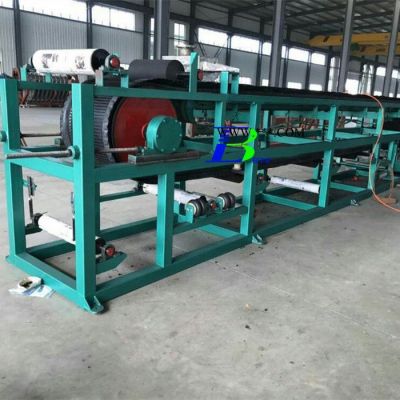

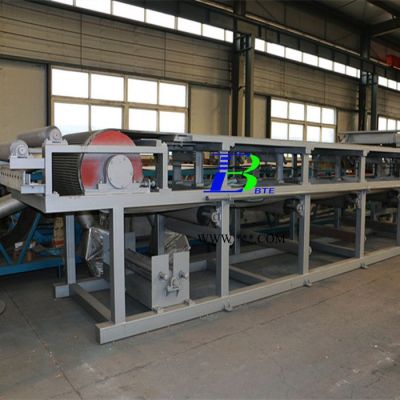

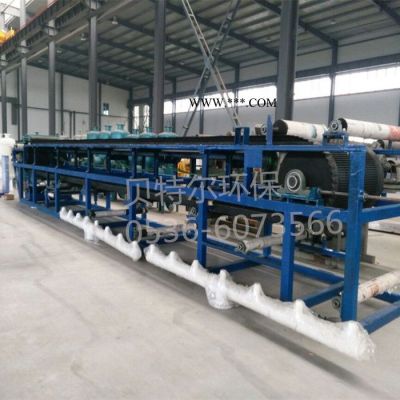

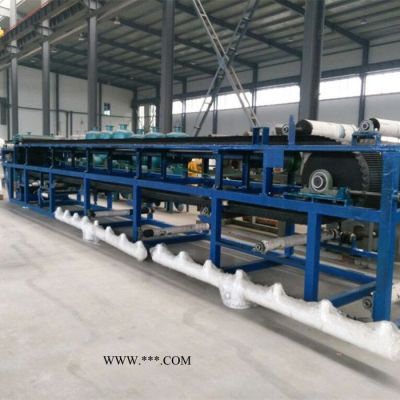

??DU橡膠帶式真空過濾機是我廠自主開發的一種過濾固液分離設備。該設備采用了固定真空盒，膠帶在真空盒上滑動，真空盒與膠帶間構成運動密封的結構型式，以真空負壓為推動力實現固液分離的設備。在結構上，過濾區段沿水平長度方向布置，能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。膠帶機經我廠多年改進和完善，產品的技術性能和質量已達到了成熟水平，已廣泛應用于冶金、礦山、化工、造紙、食品、制藥、洗煤、環保等領域中的固液分離，尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。
二、技術特點：
??1、整體結構模塊化設計，可靈活組裝，便于運輸和安裝。
??2、自動化程度高；下料、過濾、洗滌、吸干、卸料、濾布清洗均為連續自動化，提高生產效率，降低運行成本，極大減輕工人勞動強度，改善工作環境。
    3：過濾速度快；物料通過沉淀區，大顆粒在底層，小顆粒在上層，濾餅結構合理，濾液通透阻力小，可進行薄層快速過濾。
    4：過濾工藝方便；濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整，以達到過濾效果。
    5：洗滌效果好；可實現多級平流或逆流洗滌，洗滌均勻徹底，母液和洗滌液根據工藝需要可分別收集和再利用。
??6、控制系統應用了DCS技術，可實現現場和遠程自動控制。
真空盒與升降裝置:
??真空盒采用分節聯結成整體，每節均有管口與集液總管相連形成真空集液系統。
??同時設計了一套升降機構，有利于更換摩擦帶。
糾偏裝置：
??采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移，保證濾布的正常運轉。
張緊裝置通過絲杠調節膠帶張緊度，以保證膠帶有足夠的摩擦力，并且不發生跑偏現象。
采用工藝水噴射，清洗濾布和膠帶，且配有真空吸管密封的箱體，這樣可以保證清潔的工作現場。噴頭采用美國噴霧公司的產品，可以充分保證清洗效果。
淋洗工藝:
??采用逆流淋洗與噴淋洗裝置，同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法，對物料清洗的更徹底。
三、技術參數
