一、 概述：

 真空橡膠帶式過濾機是在移動帶式過濾機的基礎上開發的一種先進的提取設備，它是一種用來分離固-液兩相組合的各種懸浮物的迅速過濾和脫水的高效分離設備。它廣泛用于礦山、冶金、制藥、石油、造紙、電力、環保等工業部門，可分離鐵精礦鈾侵出液、制漿、石膏物、生產樹脂、污水處理等，其主要特點是：

1、 提取效率高：采用水平過濾面和上部加料，由于重力的作用，大顆粒固相會先沉在底部形成一層助濾層，減少濾布的堵塞，過濾阻力小，提取效率高。

2、 結構組成合理：各部件采用防腐材料、防腐處理，主傳動采用膠帶傳動，真空箱采用耐腐蝕的材料，使用壽命長。

3、 濾餅厚度可調節、含濕量小、卸除方便：濾餅厚度可根據物料需要隨意調節。

4、 濾布可正反兩面同時清洗：濾布的正反兩面都設有噴水清洗裝置，從而消除了濾布的堵塞，延長了濾布使用壽命。

5、 操作靈活、維修費用低：在生產過程中，濾餅厚度、洗滌水量、真空度和循環時間等都隨意調整，以取得更好的過濾效果。由于濾布能在苛刻條件下工作，且使用壽命長，因而維修費用、生產成本大大降低。

 二、 結構特點：

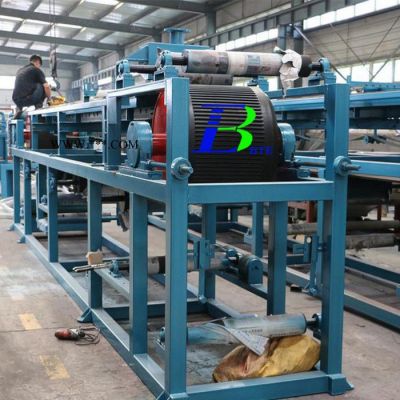

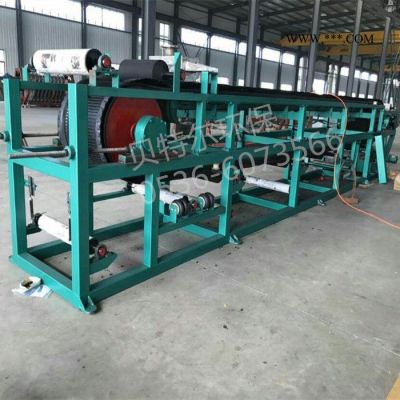

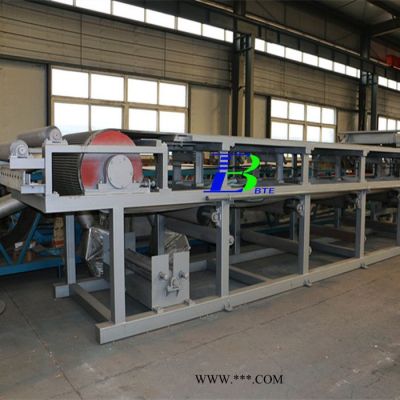

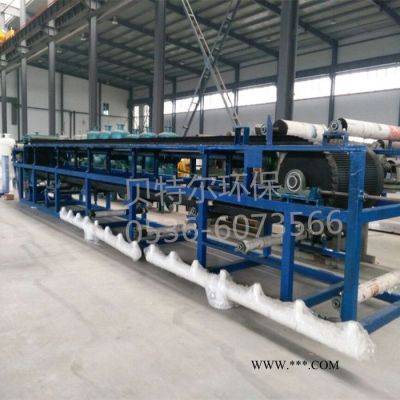

 本機分左右手機（站在濾餅出料端面向機體，傳動在左側為左手機，反之為右手機），主要有機架、放料裝置、主傳動輥、被動輥、洗滌裝置、漲緊裝置、調偏裝置、自動排液罐、橡膠帶、濾布等組成，機架上設有網帶限位輥及校正裝置，用以保證網帶在允許的范圍內運動和偏離的調整。濾布同時設有調偏校正裝置和漲緊裝置。該機結構先進，采用高強度橡膠帶及濾布帶，在機上既作環狀過濾帶又作輸送帶，工作時物料有進料裝置均布到移動的濾帶上，在真空的作用下形成濾餅，依次經過過濾、洗滌、脫水、卸餅和濾帶洗滌完成循環。其結構特點是真空箱與濾帶間構成運動密封，濾帶在真空盒上移動，與移動式相比，它克服了移動帶式每動作一次，都要卸掉真空，消耗能源的不足，實現了連續過濾，生產過程的過濾、洗滌、脫水、卸餅、濾布清洗等隨著濾布的運動可依次完成，從而過濾效率得到提高。
