| 材質 | 石墨 |
|---|---|
| 產品認證 | SGS |
| 厚度 | 0.025多種厚度 |
| 耐溫 | 400 |
| 顏色 | 黑色 |
| 阻燃性 | 94VO |
| 品牌 | 深圳市高導科技有限公司 |
| 型號 | GD |
| 加工定制 | 是 |
| 耐溫范圍 | 300℃到500℃ |

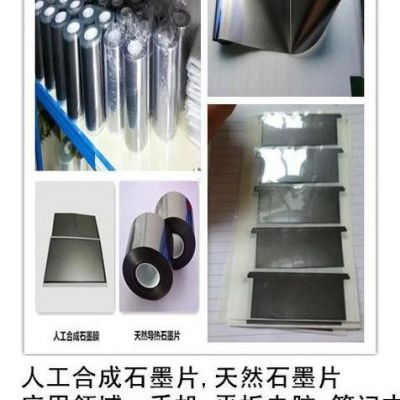

高導熱人工合成熱解石墨片
型號:ZZXGS-17/25/40/70/100
本產品是人工合成石墨聚合物，具有超薄，高導熱，柔軟，耐高溫等特點，是提供散熱解決方案的 理想材料，應用于高精集成電子產品?？梢阅Ｇ卸ㄖ菩螤畲笮?，可以背膠背膜滿足不同需要。
特性 |
|
| 應用 |
|
| 規格需求 |
|
. 導熱系數： 600-1800 W/m-k | . 智能手機 |
| .客戶需求尺寸沖型或裁切 | ||||
. 柔軟，定制化尺寸 | . 藍光 DVD/DSC/SSD |
|
|
| |||
. 低熱阻 |
|
| . 通信設備 |
|
|
|
|
. RoHS UL 認證 |
|
| . 平板電腦 |
|
|
|
|
|
|
| . 熱電產品 |
|
|
|
|
|
|
| . 其他 |
|
|
|
|
料號編碼原則: |
|
|
|
|
|
|
|
說明: ZZXGS-17-M1-P1 |
|
|
|
|
| ||
ZZXGS: 代表人工合成石墨片 | 17: 代表厚度 (μm) |
|
|
| |||
M1: 代表單面背膠 (0.01mm) | M2: 代表雙面背膠 |
|
|
| |||
P1: 代表單面背黑膜(0.015mm) | P2: 代表雙面背黑膜 |
|
|
| |||
物理特性: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
產品型號 |
|
| ZZXGS-17 | ZZXGS-25 |
| ZZXGS-40 | ZZXGS-70 |
|
|
|
|
|
|
|
|
厚度 |
|
| 0.017±0.005 | 0.025±0.005 |
| 0.04±0.010 | 0.07±0.010 |
|
|
|
|
|
|
|
|
導熱系數 | X,Y 水平方向 |
| 1500-1800 | 1300-1500 |
| 900-1300 | 900-1300 |
(W/M-K) |
|
|
|
|
|
|
|
Z 垂直方面 |
| 15-20 | 15-20 |
| 15-20 | 15-20 | |
|
|
|
|
|
|
|
|
熱擴散系數(cm^2/s) |
| 9.39-9.94 | 8.40-8.96 |
| 7.62-9.80 | 8.30-11.07 | |
|
|
|
|
|
|
|
|
密度(g/cc) |
|
| 2.13 | 2.10 |
| 1.08 | 0.85 |
|
|
|
|
|
|
|
|
比熱率(50 °C )(J/g.K) |
| 0.85 | 0.85 |
| 0.85 | 0.85 | |
|
|
|
|
|
|
|
|
工作溫度 (°C ) |
|
| 400 | 400 |
| 400 | 400 |
|
|
|
|
|
|
|
|
擴張強度 | X,Y 水平方向 |
| 39 | 28 |
| 20 | 19.2 |
(MPa) |
|
|
|
|
|
|
|
Z 垂直方向 |
| 0.1 | 0.4 |
| 0.4 | 0.65 | |
|
|
|
|
|
|
|
|
彎曲測試(R5/180°) |
| >10000 | >10000 |
| >10000 | >10000 | |
|
|
|
|
|
|
|
|
導電系數 (S/m) |
|
| 2.0x106 | 2.0x106 |
| 0.96x106 | 0.96x106 |
