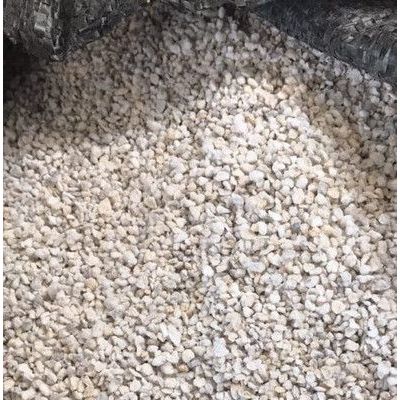

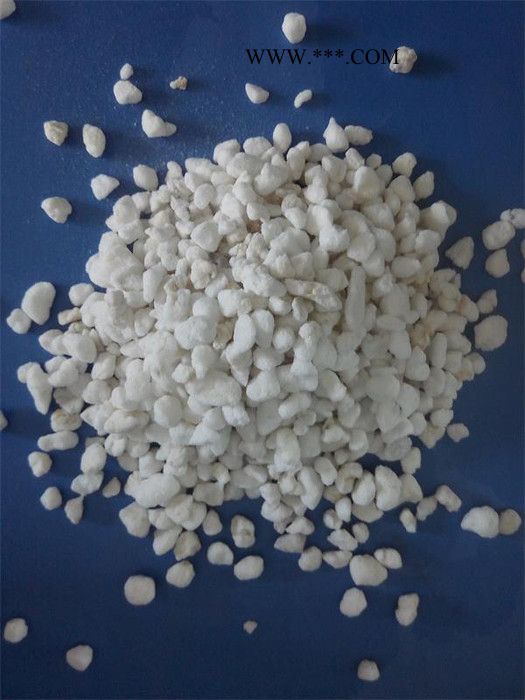

| 產(chǎn)地 | 河北靈壽 |
|---|---|
| 導熱系數(shù) | 0.056 |
| 密度 | 2.56g/cm3 |
| 膨脹倍數(shù) | 15 |
| 使用溫度 | 600.0 |
| 顏色 | 淺灰色 |
| 應用范圍 | EPS外墻保溫系統(tǒng) |
| 硬度 | 7 |
| 發(fā)貨期限 | 7天 |
| 品牌 | 億信 |
| SiO2含量 | 0.62 |
| 產(chǎn)地:河北靈壽 | SiO2含量≥:70（%） |
| 密度:2.4（g/cm3） | 硬度:7 |
| 膨脹倍數(shù):15 | 水分含量≤:4（%） |
| 粒度:齊全（目） | 顏色:淺灰色 |
膨脹珍珠巖原料礦床主要為酸性火山噴發(fā)巖產(chǎn)物。中國自中生代以來，各類巖漿大量噴出，在侏羅系、白堊系、第三系、第四系內均形成有膨脹珍珠巖礦床。
珍珠巖的氧化與熔融溫度為：開始收縮溫度為1025℃，軟化溫度為1175℃，熔融溫度大于1500℃，軟化溫度范圍為150℃，熔化溫度范圍為325℃。珍珠巖開始收縮的溫度比長石低120℃，軟化溫度低75℃，軟化范圍加寬95℃。由于這些特性，珍珠巖在陶瓷制品燒成中可以大大降低燒成溫度，改進燒結的質量。通過進一步深入研究，珍珠巖還有一種特性，即含有珍珠巖的陶瓷坯體中，莫來石晶體形成較早，從而有利于燒結過程的展開。這樣一來，含珍珠巖坯體除具有與長石-石英-黏土(高嶺礦物)三元系坯體配方相同的工藝特性之外，還能降低燒成溫度(從原來的1280℃降低為1180℃-1160℃)，并且具有良好的熱穩(wěn)定性。
