材質	碳鋼
產地	滄州
規格	DN25-DN2500
結構形式	立式
適用范圍	管道輔助材料
種類	管托
品牌	昊鹽
型號	定制

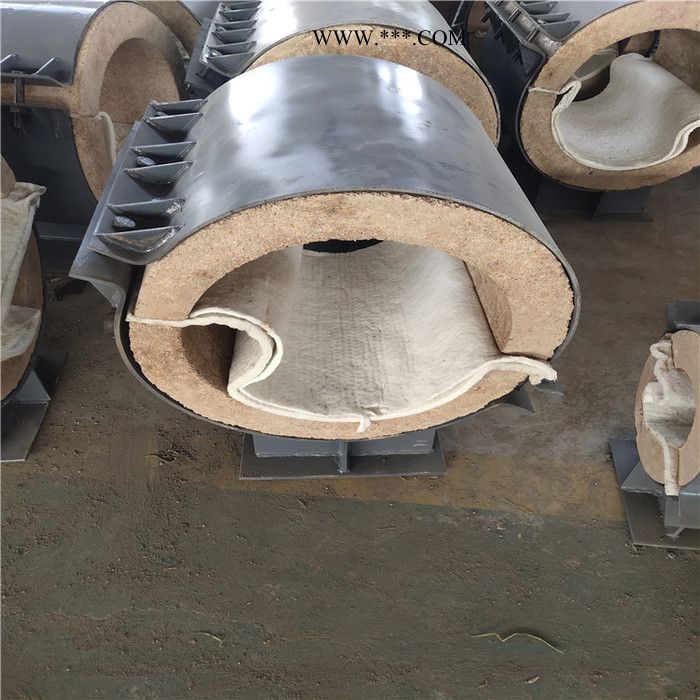

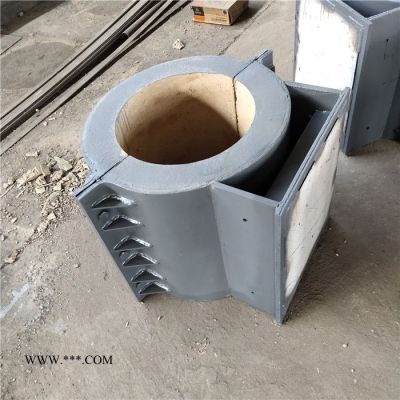

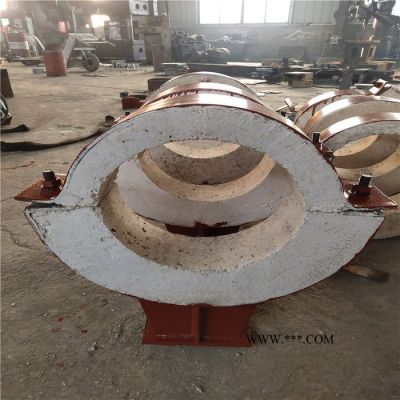

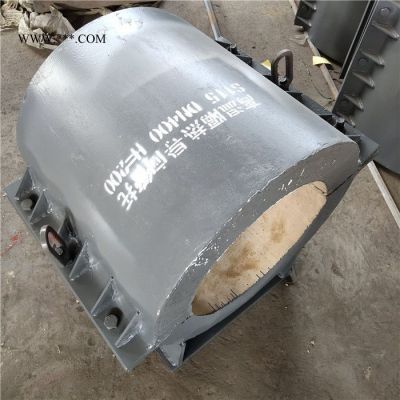

隔熱型支吊架管部主要由隔熱塊、隔熱塊保護罩和非焊接式管部三部分組成。

隔熱塊是隔熱型支吊架管部的關鍵部件。因此，必須對隔熱材料進行大量的全面測試和分析工作。試驗應包括：隔熱材料的化學成分是否符合有關技術標準；是否含有超標準的有害物質；隔熱材料是否有引起的奧氏體不銹鋼產生應力腐蝕裂紋的趨向；隔熱塊的抗壓強度是否能滿足支吊架應有的承載能力；隔熱塊在地震荷載下或管道其他振動荷載下是否會損壞。

在隔熱塊結構試驗的基礎上，為了證實它在核級管道上使用的可靠性，還需對隔熱型支吊架管部結構進行整體靜載試驗和相當于H電站 40年使用壽命的 10 萬次交變載荷試驗。

此外，對其在垂直管道上的應用還應進一步作靜態極限試驗，即沿管道方向施加軸向荷載，測定介于管道和管夾之間的結構隔熱塊特性。結構隔熱塊損壞的機理是沿管道的軸線方向，靠管道一側的內表面產生撕裂損壞。一般說來，如果隔熱塊與管道之間的磨擦系數不小于 0.6，只要根據管道的實際外徑將結構隔熱塊內徑做成負偏差，并加大結構隔熱塊的長度和管夾的寬度，把帶保護罩的隔熱塊與管道牢牢夾緊**可用于垂直管道的支吊，并允許有較大的荷載等級。

隔熱塊保護罩一般用碳鋼板制成再電鍍涂層。如有特殊需要，也可用鋁板或不銹鋼板制成。對于水平管道支架，用圓周角為 180°的金屬外殼包住下半部隔熱塊，用圓周角為 220 °的金屬外殼包住上半部隔熱塊。在安放好下半部結構隔熱塊后，再將上半部結構隔熱塊平推插入**使結構隔熱塊聯成整體，從而節省許多人工，為簡單面廉價的安裝方法創造條件。保護罩的長度應根據管道規格、荷載及結構隔熱塊的抗壓強度確定。

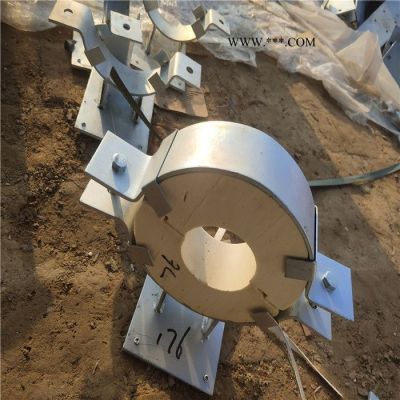

管夾、管箍、管卡、管托和滾筒等結構型式大部可用作隔熱型支吊架管部，原來采用合金鋼或不銹鋼材料制作的零部件均可改用碳鋼制作。

隔熱型支吊架管部結構型式也是多種多樣的。隔熱型導向支架結構，集隔熱塊、保護罩和導向支架管部為一整體，這樣現場安裝簡便、迅速。
