| 產地 | 河北 |
|---|---|
| 電流 | 交流 |
| 控制方式 | 數控 |
| 用途 | 采用耐磨合金粉末堆焊各類型各種規格的截齒耐磨帶 |
| 焊接原理 | 熱焊 |
| 品牌 | 盈合 |
| 型號 | 截齒等離子堆焊J2型 |
截齒等離子堆焊J2型

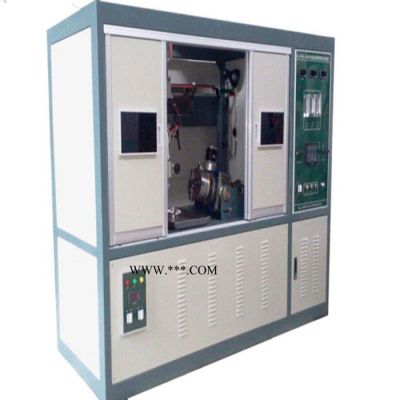

名 稱: 全數字化控制截齒耐磨帶粉末等離子堆焊機
型號規格：LU-F400-JC50DD
機型代號: JC50DD
機型結構：一體式封閉型操作機電動卡盤
適用范圍:采用耐磨合金粉末堆焊各類型各種規格的截齒耐磨帶。
整機簡介:
這是一款適用于各種型號規格的截齒耐磨帶采用合金粉末作填料的全數字化控制的等離子弧堆焊機。通過配置小型電動卡盤變位機，實現高效率自動堆焊。
該機采用立柜式外形，外形尺寸為:2000(長)×1000(寬)×1800(高)。該機由控制單元、弧焊機單元、冷凍式循環供水單元、堆焊操作室等部分組成。正面右側為操作面板，面板上有觸摸屏人機界面。操作室正面配置遮弧光玻璃觀察窗。
堆焊操作室有固定在機架上的小型“十”字型直線滑軌操作機，由水平滑軌和垂直滑軌組合而成。由送粉器、擺動器和等離子粉末焊槍組成的堆焊機頭，安裝在垂直滑軌滑板上，由滾珠絲桿傳動，步進電機驅動，堆焊機頭可以升降，并隨水平滑軌滑板可在水平方向移動。焊槍在橫向(水平X向)和垂直方向(Z向)的移動通過PLC設定可準確定位，堆焊開始時焊槍自動移動到工作位，堆焊完畢焊槍自動退回到空位（停機位），實現高度自動化。
本機配置電動卡盤變位機, 作截齒旋轉動力,裝卸工件十分方便和快捷。
該機等離子堆焊系統，逆變式弧焊機，采用數字化電流調節系統。由于工作電流遠小于額定輸出電流，因而可長時間連續工作，工作電流穩定。
該機控制系統，配置特殊功能型PLC可編程控制器，截齒耐磨帶堆焊專用程序軟件，配置與之相配套的彩色觸摸屏人機界面作操作界面，實現全數字化的控制系統。精心設計的觸摸屏視窗畫頁，可以便捷的設定工藝動作程序和各工藝參數。本機配置的送粉器、擺動器、變位機轉臺及焊槍在水平和垂直方向的移動均通過PLC程序?qū)崿F(xiàn)數字化驅動，給操作者提供極大的方便和為確保堆焊質量創造了條件。因轉臺有很寬的調速范圍，轉速穩定，可適應不同直徑的截齒堆焊。確認的成套工藝參數自動儲存在資料庫里，可隨時查詢和調用。
本機配置的PG-200/D40型中功率粉末等離子堆焊槍，是新結構的高性能焊槍，確保了對中性、絕緣性和密封性，使電弧穩定，確保獲得高質量堆焊層。
本機配置的擺動器為直線滑軌數碼控制擺動器，可以準確設定擺幅和擺頻,并可設定兩端和中間暫停時間，滿足工藝的要求。
本機配置的冷凍式增壓循環供水單元，采用氟里昂制冷方式調節水溫，冷卻水可在10-25℃范圍內設定和自動調節，使焊槍得到良好的冷卻，運行更穩定。
本機在堆焊過程中，關閉梭門，形成全封閉式防護，操作者通過寬大的遮光電焊防護玻璃可清楚觀看熔池狀態，不受弧光的傷害，防護效果很好。
表1. 供貨機型硬件配置清單
| 序號 | 組件名稱 | 型號規格 | 數量 | 主要參數 |
| 1 | 一體式封閉型操作機機柜 | F3型 | 1臺 | 2000×1000×1800mm |
| 2 | “十”字型直線滑軌操作機 | ZHG-500 | 1臺 | 水平滑軌長600mm 垂直滑軌長400mm |
| 3 | 電動卡盤變位機(截齒專用) | BWJ-200DD | 1臺 | 裝截齒卡盤200mm |
| 4 | 非轉移弧電源 | 160A | 1臺 | 逆變式,工作電流0-50A |
| 5 | 轉移弧電源 | 400A | 1臺 | 逆變式工作電流0-200A |
| 6 | 不銹鋼精密送粉器 | SF-100L | 1臺 | 粉量調節范圍0-80g/min |
| 7 | 直線滑軌數碼擺動器 | BD-100ZX | 1臺 | 擺幅0-50mm,擺頻0-50Hz |
| 8 | 粉末等離子焊槍 | PG-200 | 1把 | 工作電流50-200A |
| 9 | PLC控制系統電器安裝板 | PLC-5P | 1套 | 5步進驅動數字化控制系統 |
| 10 | 操控面板-觸摸屏人機界面 | 8寸屏 | 1臺 |
|
| 11 | 冷凍式換熱增壓循環供水裝置 | GS-20/4 | 1套 | 10-25℃數字化自動調節 |
