產(chǎn)品名稱：精密鑄造石膏粉 藝輝牌33石膏粉

產(chǎn)品型號(hào)：P-33B050

產(chǎn)品重量：50磅（22.7kg)

產(chǎn)品包裝：袋裝

產(chǎn)品適用范圍：藝輝牌33石膏粉、適合用于足金、銀、銅鑄造

藝輝牌石膏粉開粉程序
一. 配粉比例：
1) 量石膏粉1000 克
2) 量水380-400 毫升(水溫要求在22℃左右)
3) 把水放入容器內(nèi),然后加入石膏粉

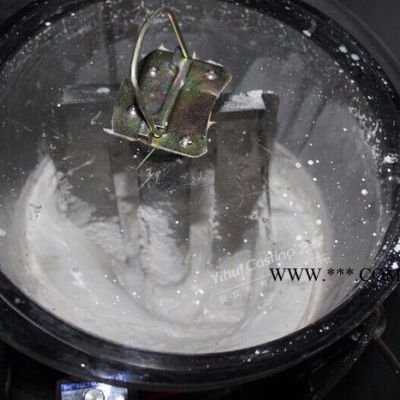

4) 攪拌3.5 到4 分鐘

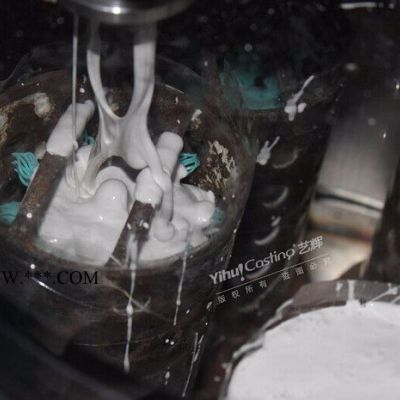

5) 倒入鋼盅,然后再抽真空1.5 到2 分鐘
6) 平放靜置60-120 分鐘
二. 燒結(jié)：
1) 室溫到180℃須120分鐘,從180℃到270℃須150分鐘，保持270℃用150 分鐘
2) 由270℃平均加溫到730℃用150 分鐘
3) 保持730℃用180 分鐘
4) 然后回降到630℃左右,開始鑄造.
三. 產(chǎn)品說明:
藝輝牌系列石膏粉是原裝英國(guó)進(jìn)口高質(zhì)量產(chǎn)品,經(jīng)過**高規(guī)格檢驗(yàn)出廠.系列產(chǎn)品適合
不同產(chǎn)品的不同要求.完全滿足對(duì)貴金屬鑄造表面光滑,鑄件細(xì)膩,無缺陷的要求!

鑄造常見問題解決方法
一.鑄件飛邊或毛刺
不正確的水粉比例；石膏粉的存放方法不當(dāng)
攪拌和抽真空的時(shí)間超過規(guī)定的時(shí)間(8-9分鐘)
鋼盅在爐里加熱的時(shí)間上升的太快
二.鑄件不完整
蠟樹的樹干太??；蠟?zāi)]有完全燃燒
鑄造時(shí)鋼盅的溫度太低；鑄造時(shí)金屬的溫度太低；金屬的重量不足
三.鑄件不夠光滑
蠟?zāi)]有燃燒干凈，仍有碳質(zhì)在石膏模中，爐溫太高(超過788℃)
四.鑄件有微孔
金屬溫度太高；鋼盅的溫度太高
金屬中有太多的“舊”金屬(不要超過一半)；金屬加入太多的助熔劑
五.鑄件表面有微粒
鋼盅太快入爐；焗爐升溫太快
金屬中有異常微粒；鋼盅的鐵銹沒有清除干凈
六.鑄件粗糙
粉水沒有完全混合，蠟?zāi)５暮附蛹夹g(shù)不好；攪拌時(shí)間不夠或太長(zhǎng)鋼盅加熱太快；脫蠟的溫度不可超過150℃，超過150℃蠟會(huì)沸騰侵蝕鑄件表面
另注:
鑄造的順序按照鑄件的溫度從高到低進(jìn)行；
石墨有吸濕氣的傾向，鑄造之前要適當(dāng)使之干燥。

備注：以上數(shù)據(jù)僅供參考，請(qǐng)根據(jù)具體情況調(diào)整參數(shù)
