| 最大進料粒度 | 350 |
|---|---|
| 排料口調整范圍 | 40-100 |
| 處理 能力(m3/h) | 20-60 |
| 偏心軸轉速(r/min) | 275 |
| 重量（不包括電機）（t） | 6.5 |
| 電動機功率 | 30W |
| 類型 | 顎式破碎機 |
| 驅動方式 | 液壓 |
| 應用領域 | 選礦 |
| 最大進料邊長 | 400×600 |
| 是否可定制 | 是 |
| 作用對象 | 鎢礦 |
| 粉碎程度 | 粗碎機 |
| 品牌 | 億宏重工 |
| 型號 | PE-400×600 |
| 更多屬性 | 礦石 |
為確保破碎機正常運轉，充分發揮應有的性能，希望各使用單位在應用破碎機之前首先熟悉本碩明書，并按照說明書內容進行操作。
本系列產品，具有破碎比大，產品料度均勻，結構簡單，工作可靠，維修簡便，運營費用經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，本機適用于對粗、中料粒、破碎抗壓強度不超過350兆帕的各種物料進行破碎。品種、規格見附表1，破碎機型式表示方法如下：
P E X - ×
給料口長度
給料口寬度
細碎型
顎式
破碎機

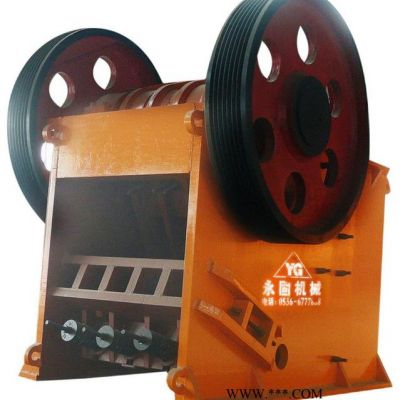

本機主要由機架、動鄂、偏心、鄂板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸，使動鄂按照已調整好的軌跡進行運動，從而將破碎腔內的物料予以破碎。
機架系單個整體鑄鋼結構，或鋼板焊接兩種，在破碎左右的機架側壁上，裝有邊護板，以防止機架壁磨損。
動鄂為一成型鑄鋼件，正面裝有活動鄂板，其上部借偏心軸與滾動軸承懸掛在機架上，下部支承在襯板上，在偏心軸兩端有飛輪和帶槽的皮帶槽輪。
襯板的另一端支承于調整座上，襯板除對動鄂起著支承作用外，在外來不能破碎的物料進入破碎腔內，機器荷載突增的情況下，起保險作用，卻自身迅即斷裂，從而保護其他機件不受損傷。
本機備有襯板一件，肘板系用于排料口處。
調整座安裝在機架兩側的滑槽內,并與調整契塊緊貼，當排料口需要進行調整時，用扳手將螺母右旋，調整即上升，調整座隨之向前移運，排料口即由大變小,反之，由小變大。
型 號 | 進料口尺寸 | 最大進料粒度 | 排料口調整范圍 | 處理 | 偏心軸轉速(r/min) | 電機功率(KW) | 重量（不包括電機）（t） |
PE-400×600 | 400×600 | 350 | 40-100 | 20-60 | 275 | 30 | 6.5 |
PE-475×1050 | 475×1050 | 430 | 90-140 | 50-100 | 275 | 55 | 11.7 |
PE-500×750 | 500×750 | 450 | 50-100 | 40-100 | 275 | 55 | 10.3 |
PE-600×750 | 600×750 | 550 | 150-200 | 50-120 | 250 | 55 | 12 |
PE-600×900 | 600×900 | 550 | 65-250 | 60-150 | 250 | 55-75 | 16.8 |
PE-620×900 | 620×900 | 570 | 95-245 | 60-140 | 250 | 55-75 | 17.3 |
PE-670×900 | 670×900 | 620 | 195-300 | 90-160 | 250 | 55-75 | 17.8 |
PE-700×1000 | 700×1000 | 650 | 120-300 | 90-180 | 250 | 55-90 | 18.5 |
PE-750×1060 | 750×1060 | 690 | 80-200 | 100-160 | 250 | 90-110 | 28 |
PE-800×1060 | 800×1060 | 750 | 100-250 | 100-200 | 250 | 90-110 | 30 |
PE-870×1060 | 870×1060 | 830 | 200-300 | 180-240 | 250 | 90-110 | 30.5 |
PE-900×1060 | 900×1060 | 850 | 150-300 | 150-280 | 250 | 90-110 | 31 |
PE-900×1200 | 900×1200 | 850 | 95-300 | 140-300 | 200 | 110-132 | 50 |
PE-1000×1200 | 1000×1200 | 950 | 195-315 | 200-350 | 200 | 110-132 | 52 |
PE-1100×1400 | 1100×1400 | 1000 | 150-300 | 250-500 | 210 | 132-160 | 62 |
PE-1200×1500 | 1200×1500 | 1100 | 150-300 | 300-600 | 180 | 132-160 | 100.9 |
PE-1500×1800 | 1500×1800 | 1400 | 200-500 | 400-900 | 180 | 160-200 | 185.8 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-20 | 320 | 15 | 3.5 |
PEX-200×1000 | 200×1000 | 160 | 20-55 | 10-30 | 330 | 22 | 6.5 |
PEX-250×750 | 250×750 | 210 | 25-60 | 15-40 | 330 | 22 | 4.9 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 20-60 | 330 | 30 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 25-70 | 330 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 25-100 | 300 | 45 | 11 |
PEV-500×900 | 500×900 | 430 | 50-100 | 50-130 | 275 | 55 | 10 |
PEV-600×900 | 600×900 | 550 | 70-130 | 70-140 | 250 | 75 | 13 |
PEV-750×1060 | 750×1060 | 700 | 80-140 | 95-160 | 250 | 110 | 24.2 |
P2EX-150×750 | 150×750 | 120 | 10-40 | 8-35 | 320 | 6-5.5 | 3.3 |
P2EX-250×1000 | 250×1000 | 210 | 10-50 | 15-50 | 330 | 6-7.5（15） | 4.8 |
P2EX-250×1200 | 250×1200 | 240 | 15-60 | 20-70 | 330 | 6-11（12） | 5.7 |
P2EX-300×1500 | 300×1500 | 260 | 30-100 | 20-120 | 320 | 15-30 | 12 |
P2EX-500×1500 | 500×1500 | 450 | 50-150 | 30-150 | 300 | 30-75 | 15 |
