| 名稱 | 云母水位計 |
|---|---|
| 型號 | HTM型 |
| 產地 | 河南 |
| 品牌 | 恒通測控 |
| 加工定制 | 是 |

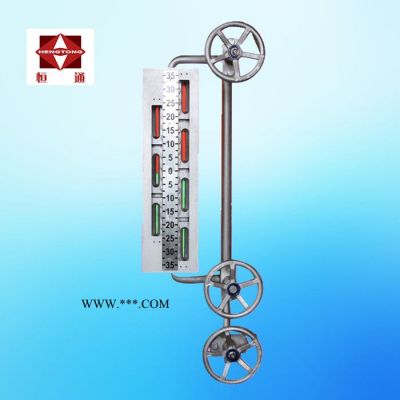

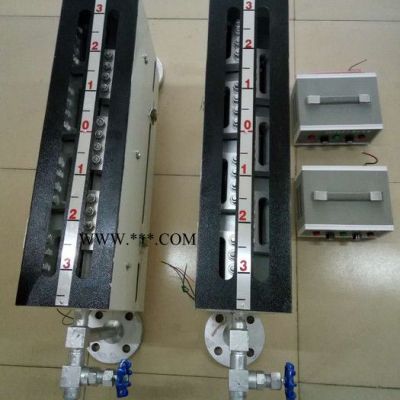

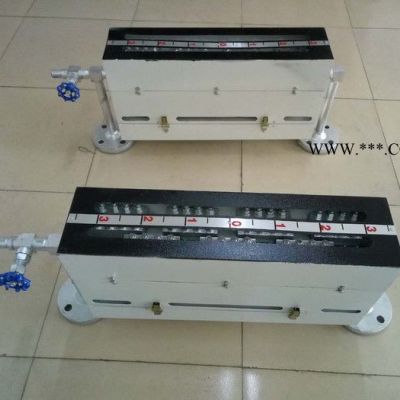

HTM型云母雙色水位計
型 號: HTM型
概 述: 該產品適用于高溫高壓容器，直接指示液位高低，呈現汽、水位雙色顯示
一、 產品概述：
HTM型無盲區云母雙色水位計是我公司專為大型火力發電機組鍋爐汽包水位監視制開發的**地直讀儀表。它是利用光學原理以“汽紅、水綠”來顯示鍋爐內汽、水位變化的。兩排補償式窗口、錯位式窗口使觀察連續無間隔，且光線柔和、界面清晰。表體上打有三道防水線使密封效果更好。特制螺栓經調質后根除了咬絲、斷絲現象。所有水位計出廠前經過多方檢驗后方可出廠。該表結構簡單、顯示直觀、測量范圍廣、測量精度高、無論**地還是主控室監視效果一致。是應用于高壓、超高壓、亞臨界發電鍋爐上理想的水位計。
二、基本參數：
| 接口中心距 | 535-1270 |
| 表體長度 | 580-1280 |
| 表體材質 | 2Gr13Ni9Ti |
| 可視長度 | 460-800 |
| 單窗長度 | 130 |
| 云母片 | 155x44x1 |
| 密封墊 | 采用石墨含量為99.9% |
| 連接管規格 | 28x4 |
| 連接管材質 | 20g無縫管 |
| 螺栓規格 | M16x80?M16x90 |
| 螺栓材質 | 35CrMo |
| 螺母 | M16 |
| 光源 | 鹵鎢燈管.發光二極管.平光燈管 |
| 表體連接方式 | 焊接 |
| 法蘭規格 | 130 140 |
| 工作壓力Mpa | 11.5 15.5 21 |
| 公稱壓力Mpa | 16 25 32 |
| 工作溫度Mpa | 飽和 |
用途及特點
HTM型高壓水位計是用于公稱壓力不高于32MPa的蒸汽鍋爐或其它壓力容器監視水位的一次直讀儀表。它是在總結國內外生產透射式水位計優點基礎上新研制的長窗玻璃板式高壓、超高壓水位計。他與其它雙色水位計相比較，具有如下特點：
1、盲區少，窗口布置合理，窗孔可增長到95～100mm，觀察范圍寬，顏色清晰，透明逼真。
2、自沖洗效果良好，當蒸汽經上連接管時，一部分變?yōu)槔淠罂山?jīng)常順窗口表面沖洗觀察窗，使窗口不易掛垢。
3、光源采用特制的關燈，不需鎮流器，只需接AC36V安全電壓即可，而且燈管發光均勻，耐高溫，壽命長、
4、五窗、七窗水位計是在上述優點基礎上研制的，在一塊本體上并列設置兩派窗口，通過光學原理轉達到在水位計正前方正負3度角范圍觀看水位的兩派窗口?？赏瑫r觀察到兩窗口紅綠變化且紅綠分明，界面清晰，并可在水位計可視范圍內無盲區連續監視。
5、HTM型高壓水位計的本體都采用不銹鋼材質，光源部分可調整。
6、水位計采用云母、鋁硅玻璃板、耐高溫、高壓、密封性能好，雙保險、無泄露，安全可靠。
