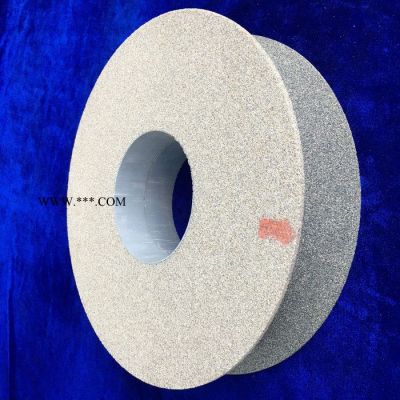

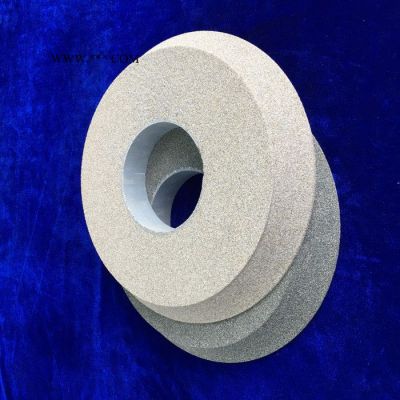

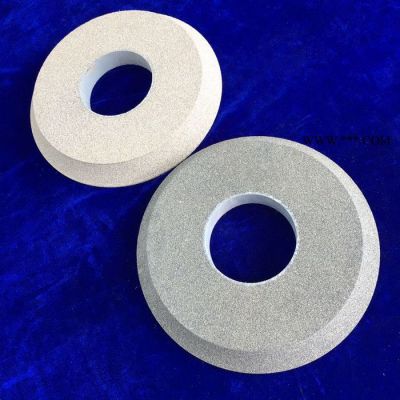

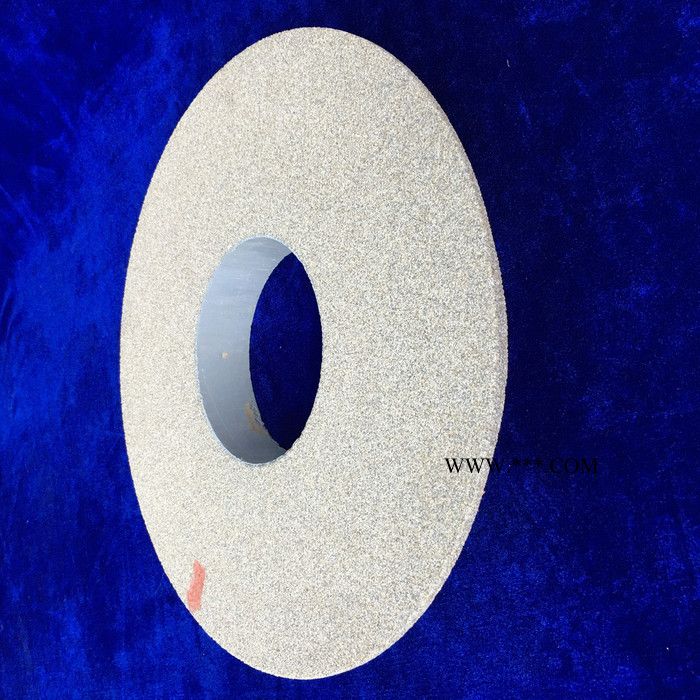

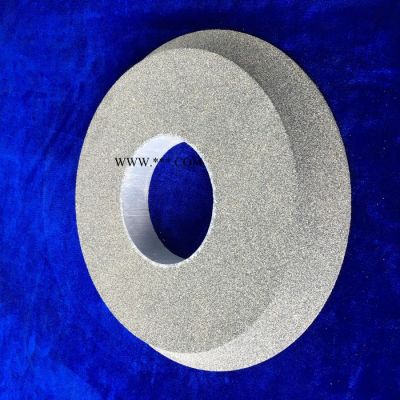

科美 高速砂輪 高強度基體砂輪供應 【綠碳/剛玉砂輪供應 】線速度80m/s鋯剛玉砂輪 砂輪訂做13283803553

高速砂輪對磨料種類的要求與普通砂輪一樣，通常是根據被加工材料的機械性能（硬度、抗張強度、可塑性）和工藝特點進行選擇。在磨削一般的碳鋼或合金鋼時，以韌性較高的棕剛玉(A)、微晶剛玉（MA）和鉻剛玉（PA)較為理想。白剛玉（WA）適用于同時提高講給量的高效率磨削。在磨球墨鑄鐵材料時，用棕剛玉（A)和綠碳化硅(GC)的混合磨料可獲得較好的切高速砂輪的粒度要比普通砂輪選得細一些，因細磨粒的角和圓弧半徑較小，易人工件，便磨削性能得到改善。同時，細粒度砂輪單位表面上的磨粒數目比較多、在相同磨削力作用下，每顆粒承受的切削負荷減小，磨粒不易磨鈍，且磨粒的自銳脫落比較均勻，能較好地保持砂輪工作表面的幾何形狀，磨削時比較平穩(wěn)，因而使砂輪耐用度得到提高。但度過細時，每顆粒上承受的磨削力過小，使磨粒不易切入工件，會影響磨削效率?！闱闆r下，高速磨削比普涌磨削的砂輪粒度偏細1~2個粒度號?，F在使用的高速砂輪幾乎都是F46以細的，用得的是F60~F80的。
平衡度
濾砂輪要求比一般砂輪更高的組織均勻度和質量平衡性。因為砂輪工作速度的提高
強度和一定的韌性。因為脆性太大的砂輪修整時容易崩邊，造成砂輪工作表面不平整以致影響鋼球的磨削質量，但韌性太大會使砂輪修整困難。另外，鋼球直徑不同和磨削工序不同，對砂輪性能的要求也有所不同。由于鋼球直徑越小，磨削時承受的壓力越大，所以一般隨鋼球直徑的減小，要求砂輪的硬度和密度隨之增加，通常鋼球直徑從0.558mm增加至76.2mm，選用砂輪的密度可從2.95g/cm3遞減至2.65g/cm3，
