| 額定電流 | 5A |
|---|---|
| 額定電壓 | 24V |
| 類型 | 電子壓力開關 |
| 品牌 | 新敏 |
| 型號 | BPK |

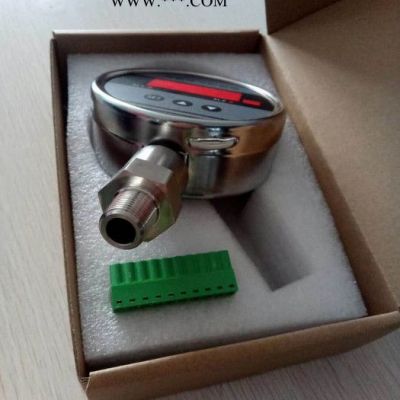

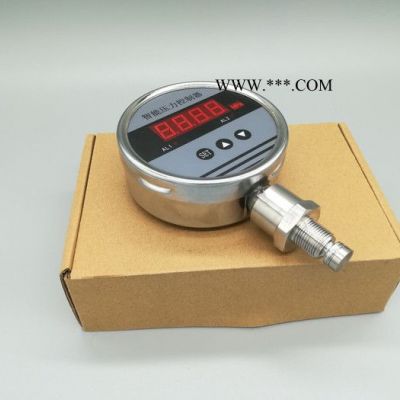

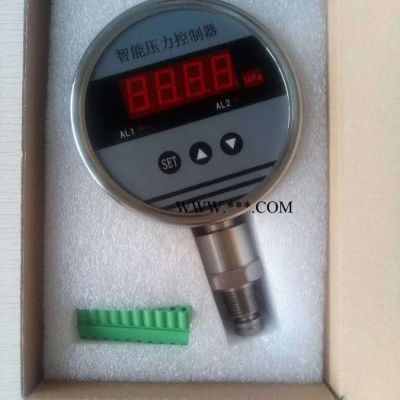

BPK104智能數顯壓力控制器
一、產品簡介
BPK系列智能壓力控制器是集壓力測量、顯示、輸出、控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油芯體，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示與控制。
二、技術性能
| 量 程 范 圍 | -100…0～35…1000（KPa） | 顯 示 方 式 | 0.56" 數碼管 |
| 0～2、20、35……100（MPa） | 顯 示 范 圍 | -1999~9999 | |
| 過 載 壓 力 | ≤ 額定量程的1.5倍 | 介 質 溫 度 | －20～+85℃ |
| 測 量 介 質 | 與316L不銹鋼兼容的各種氣體、液體 | 環 境 溫 度 | －10～+60℃ |
| 供 電 電 壓 | 24VDC（BPK104） 220VAC(BPK105) | 相 對 濕 度 | 0~80% |
| 輸 出 信 號 | 4~20mA標準信號輸出（可選） 兩路控制點繼電器輸出220VAC 3A | 響 應 時 間 | ≤1ms |
| 采 樣 速 率 | 16次/秒 | ||
| 精 度 | ±0.3%F.S ±0.5%F.S | 壓 力 接 口 | 外螺紋M20×1.5或用戶自定 |
| 長 期 穩 定 性 | ≤±0.2%F.S/年 | 電 氣 接 口 | 接線端子 |
三、產品特點
● 100標準儀表安裝
● 兩路控制點現場設定
● 4~20mA標準信號輸出（可選）
● 兩路控制點繼電器輸出220VAC 3A
● 4位LED數碼管顯示，無視值誤差
四、安裝
4.1機械安裝：
BPK104可以通過壓力管接頭（M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。
在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注：量程小于100KPa時必須垂直安裝。
4.2電氣連接：
為了防止電磁干擾的影響應注意以下事項：
l 線路連接盡量短
l 采用屏蔽線
l 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
l 若用微型軟管安裝，殼體必須單獨接地
五、外形尺寸
（單位：mm）
六、產品選型
| BPK104 |
| 智能壓力控制器 | ||||||
|
| G |
| 表壓 | |||||
|
| A |
| 絕壓 | |||||
|
| 0~X （KPa或MPa） |
| 量程 | |||||
|
| J03 |
| ±0.3%FS | |||||
|
| J05 |
| ±0.5%FS | |||||
|
| C1 |
| 4~20mA輸出 | |||||
|
| C5 |
| 兩組開關信號 | |||||
|
| C0 |
| 特殊 | |||||
|
| M1 |
| M20×1.5 外螺紋 | |||||
|
| M0 |
| 特殊 | |||||
|
| V1 |
| 24VDC供電（BPK104） | |||||
|
| V2 |
| 220VAC供電(BPK105) | |||||
|
| F5 | 接線端子出線 | ||||||
|
| F0 | 特殊 | ||||||
