50系列履帶式液壓鉆機 工程勘探取芯設備 巖層取芯機械

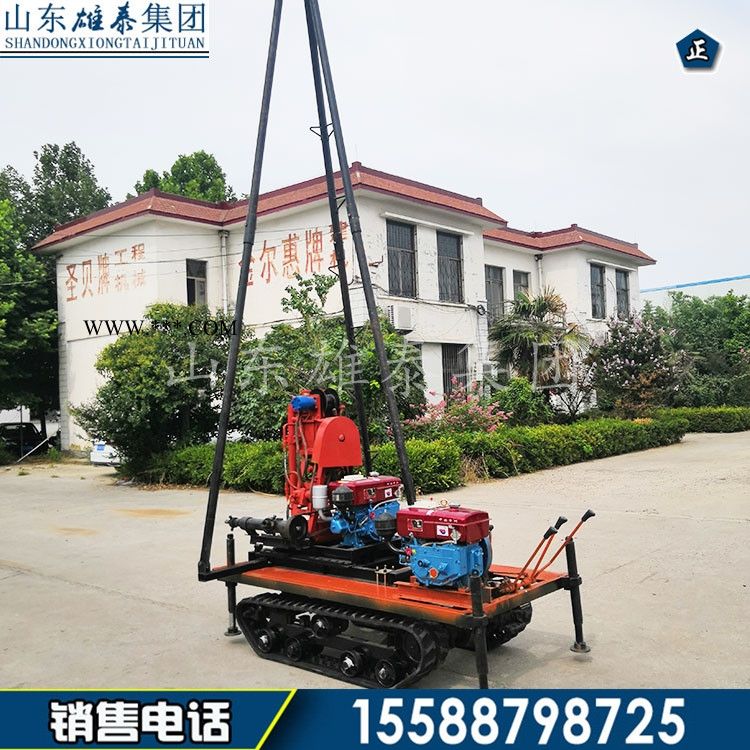

BZ-50SL履帶式液壓巖心鉆機 巖層勘探取芯設備 工程打井機
BZ-50SL
一、BZ-50SL型履帶液壓鉆機簡介：
BZ-50SL型履帶式液壓鉆機是在50系列鉆機的基礎上升級改造的，解決了傳統小型液壓鉆機鉆桿短，鉆進時需要反復提鉆下鉆的作業模式，該機型新增了履帶底盤，減輕了用戶的轉場負擔，提高了作業效率，鉆桿取芯鉆具等放在底盤上，發動機器就可以轉場了，同時增加了移機功能，鉆桿長度達到2米，鉆塔高度4.5米，精簡了作業流程，換桿不需要拆卸牛頭，提升了鉆進速度。
一、BZ-50SL型履帶液壓鉆機特點：
1.增加了履帶底盤行走功能，方便轉場搬家，減少人工費用
1.具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動。
2.采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便,安全可靠。
3.手柄集中操作方便。
4.結構緊湊，底座穩固，占用場地面積小。
5.重量輕、分解性強，便于搬遷，適合于平原或山區工作
二、BZ-50SL型履帶液壓鉆機參數：
| BZ-50SL液壓鉆機參數 | |||
| 鉆孔深度 | 50m | 動力（柴油機） | 8HP 5.88kw |
| 開孔直徑 | 108mm | 結構重量 | 290kg |
| 終孔直徑 | 75mm | 鉆機尺寸 | 104*80*140cm |
| 主動鉆桿 | 50*3000mm | 鉆孔傾角 | 90° |
| 鉆桿直徑 | 42mm | 鉆桿長度 | 2m |
| 鉆塔 | |||
| 高度 | 4.5m | 額定負荷 | 1.3T |
| 塔腿規格 | 60mm |
|
|
| 立軸 | |||
| 立軸轉速 | 142/285/570r/min | 立軸給進力 | 350kg |
| 立軸行程 | 450mm | 立軸起重力 | 250kg |
| 履帶 | |||
| 履帶動力 | 柴油 8HP/5.88KW | 爬坡能力 | 30° |
| 履帶尺寸 | 2100*1100*500mm | 行走速度 | 15km/h |
| 整機尺寸 | 2100*1100*1900mm | 檔位 | 三進一退 |
