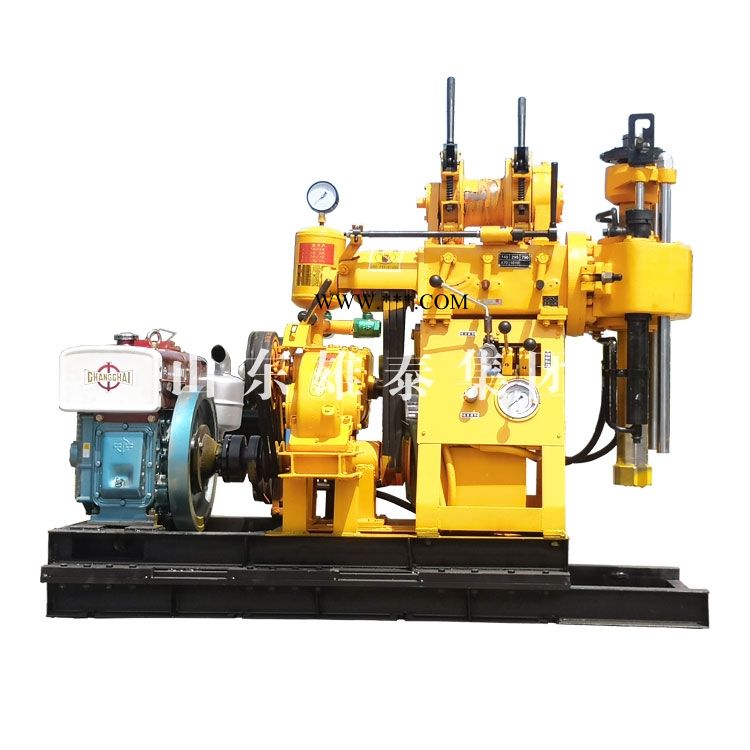

150米液壓巖心鉆機 地質工程打井設備 道路橋梁檢測鉆機
山東雄泰 150米液壓巖心勘探工程鉆機 小口徑高深度回轉式取樣鉆機
BZ-150
?
一、BZ-150型液壓鉆機簡介：
BZ-150型液壓鉆機是一種具有油壓給進的中低速鉆機。適用于鐵路、水電、交通、橋梁、壩基等建筑物的工程地質；地質巖芯鉆探、物理；小型灌漿孔的鉆進；小型水井鉆進。???
二、BZ-150型液壓鉆機特點：
1. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
2. 配有孔底壓力表指示壓力，便于掌握孔內情況。
3. 手柄集中，操作方便。
4. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合平原和山區工作。????
三、BZ-150型液壓鉆機參數：
| 整機參數 | |||
| 鉆孔深度 | 150m | ||
| 鉆孔直徑 | φ75-φ220mm | ||
| 鉆桿直徑直徑 | 42、50mm | ||
| 鉆孔傾角 | 90°～75° | ||
| 整機尺寸及重量 | 1750*780*1273mm/800KG | ||
| 回轉器 | |||
| 立軸轉速 | 71/142/310/620r/min | ||
| 立軸行程 | 450mm | ||
| 立軸給進力 | 15 KN | ||
| 立軸起重力 | 30 KN | ||
| 立軸輸出轉矩 | 1.25 KN.m | ||
| 卷揚機 | |||
| 起重量(單繩) | 15 KN | ||
| 卷筒轉速 | 19,38,84,168 r/min | ||
| 卷筒直徑 | 140mm | ||
| 鋼絲繩直徑 | 9.3mm | ||
| 鋼絲繩容量 | 35m | ||
| 鉆塔 | |||
| 額定負荷 | 5t | ||
| 有效高度 | 6m | ||
| 塔腿規格 | φ89mm | ||
| 泥漿泵 | |||
| 型號 | BW160 | ||
| 流量 | 160L/min | ||
| 壓力 | 2Mpa | ||
| 往復次數 | 93次/min | ||
| 吸水管直徑 | φ51mm*4.5m | ||
| 出水高壓管直徑 | φ32mm*6m | ||
| 動力機 | |||
| 柴油機 | 型號 | ZS1105-1/15kw | |
