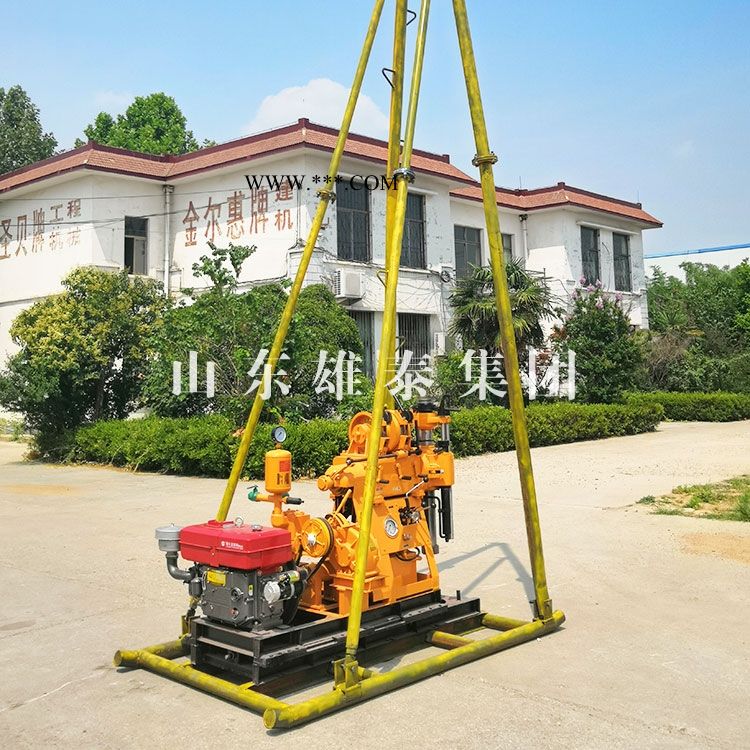

200米巖心鉆機工程打井機 回轉式地表鉆機
BZ-200
一、BZ-200型液壓鉆機簡介
BZ-200型液壓鉆機適用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程?？筛鶕?jù)底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進?？摄@2-9級的沙質粘土及巖層等。
二、BZ-200型液壓鉆機特點
1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。
2、采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。
3、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊
4、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件
5、本機采用國家先進技術的錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點
三、BZ-200型液壓鉆機適參數
| 整機參數 | ||
| 鉆孔深度 | 200m | |
| 開孔直徑 | φ75-φ300mm | |
| 終孔直徑 | 75mm | |
| 主動鉆桿 | 53/59*4200mm | |
| 鉆桿直徑 | φ42-φ60mm | |
| 鉆孔傾角 | 90°～75° | |
| 配套動力（柴油機） | 16KW 2200r/min | |
| 結構重量/尺寸 | 2700*950*1770/1100kg | |
| 立軸 | ||
| 立軸轉速 | 64、128、287、557r/min | |
| 立軸行程 | 450mm | |
| 卷揚機 | ||
| 單繩提升力 | 24kN | |
| 單繩提升速度 | 0.12、0.22、0.49、0.95m/s | |
| 卷筒直徑 | φ140mm | |
| 鋼絲繩直徑 | φ13mm | |
| 鋼絲繩容量 | 35m | |
| 鉆塔 | ||
| 額定負荷 | 5t | |
| 有效高度 | 6m | |
| 塔腿規格 | φ89mm | |
| 泥漿泵 | ||
| 型號 | BW160 | |
| 流量 | 160L/min | |
| 壓力 | 2Mpa | |
| 往復次數 | 93次/min | |
| 吸水管直徑 | φ51mm*4.5m | |
| 出水高壓管直徑 | φ32mm*6m | |
