| 品牌 | 滄州興業 |
|---|---|
| 型號 | LM-21型 |

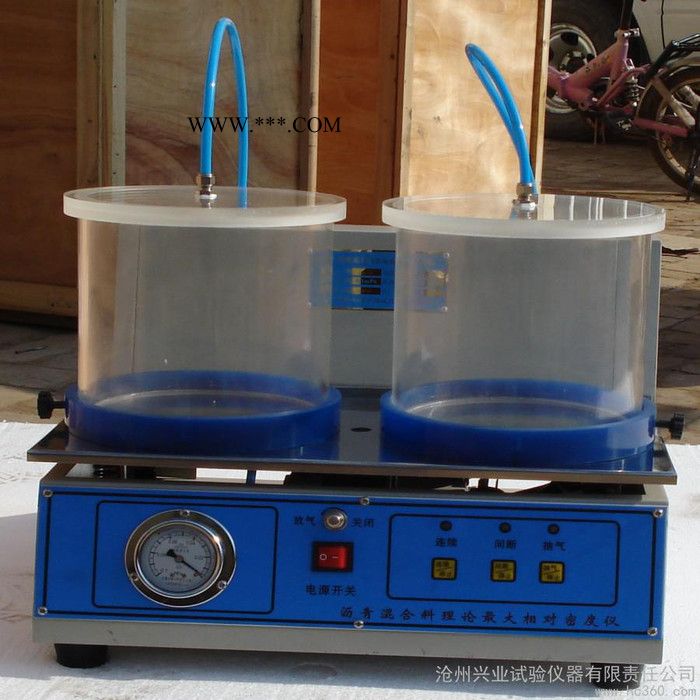

【產品名稱】LM-21型瀝青混合料**大理論密度儀，瀝青混合料**大相對理論密度儀一、適用范圍本儀器適用于真空法測定瀝青混合料理論**大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。儀器不適用于吸水率大于3%的多孔性集料的瀝青混合料。本儀器由機架、進口真空抽氣機、震動器、空氣閥、真空表、真空容器及控制電器等組成，其結構合理，使用方便，能同時進行兩個試樣的平行試驗。二、主要技術參數：電源電壓 220V±10% 容器容積4300ml×2只抽氣機功率160W 壓力范圍0—100kpa振動機功率30W 外形尺寸530×500×360三、試驗方法按公路工程瀝青及瀝青混合料試驗規程（JTJ052-2000）中T0711—1993進行。1、按本規程T0701瀝青混合料取樣方法或從瀝青路面上采?。ɑ蜚@取）瀝青混合料試樣。試樣數量不少于如下規定數量：瀝青混合料中集料公稱**大粒徑 **少試樣數量 37.5 400026.5 2500 19.0 2000 13.2、16.0 1500 9.5 1000 4.75 5002、將瀝青混合料團塊仔細分散，粗集料不破碎，細集料團塊分散到小于6.4mm。若混合料堅硬時可用烘箱適當加熱后分散，一般加熱溫度不超過60℃，分散試樣應用手掰開，不得用錘打碎，防止集料破碎。當試樣是從路上采取的非干燥混合料時，應用電風扇吹干至恒重后再操作。3、負壓容器類型4、負壓容器標定方法：將B、C類負壓容器裝滿25℃±0.5℃的水（上面用玻璃板蓋住保持完全充滿水），正確稱取負壓容器與水的總質量（m b）。5、采用A類容器時，將容器全部浸入25℃±0.5℃的恒溫水槽中，稱取容器的水中質量（m I）。6、將負壓容器干燥，編號稱取其質量。7、將瀝青混合料試樣裝入干燥的負壓容器中，稱容器及瀝青混合料總質量，得到試樣的凈質量m a ，試樣質量應不小于上述規定的**小數量。8、在負壓容器中注入約25℃的水，將混合料全部浸沒。9、將在負壓容器與真空泵、真空表連接，開動真空泵，使真空度達到97.3kpa（730mmHg）持續15min±2min。10、然后強烈振蕩負壓容器，使水充分?jǐn)噭?dòng)混合料，除去剩余的氣泡。每隔2min晃動若干次，直至不見氣泡出現為止。為使氣泡容易除去，可在水中加有0.01%濃度的表面活性劑（如每100ml水中加0.01g洗滌靈）。11、當負壓容器采用A類容器時，浸入保溫至25℃±0.5℃的恒溫水槽，約10min后，稱取負壓容器與瀝青混合料的水中質量（m2）。當負壓容器采用B、C類容器時，將裝有瀝青合料試樣的容器浸入保溫至25℃±0.5℃的恒溫水槽，約10min后取出，加上蓋，使容器中沒有空氣，擦凈容器外的水分，稱取容器、水的瀝青混合料試樣的總質量。四、儀器使用方法1、儀器使用方法為，負壓容器內放入按試驗規范中規定的試樣數量后，再加入25℃的水將混合料全部浸沒，但水量不宜過多，以免吸入抽氣泵內。2、把負壓容器放入儀器平臺上的定位圈內，蓋好上蓋，并壓上壓桿，然后關閉放氣閥，開啟抽氣開關，使負壓達到97.3kpa時，關閉抽氣開關保壓15分鐘后，再開啟震動開關，震動方式有兩種可選，一種是連續震動，一種為間斷震動，即震動1分鐘，停2分鐘循環工作，直至水中無氣泡為止。
