| 型號 | XF-YCMD2000 |
|---|---|
| 重量 | 在線液體密度計 |
| 精度 | 0.001g/cm3 |
| 產地 | 廈門 |
| 品牌 | SeeSoaFa/鑫雄發 |

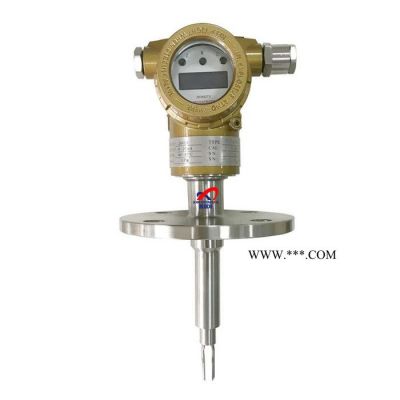

XF-YCMD2000音叉在線密度濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂；而濃度則根據對應液體密度和濃度的關系式可計算出20℃溫度下的濃度值。
主要應用于低腐蝕液體行業的生產過程控制及測量，如：油田煉油、食品飲料、造紙業、化工類的酸堿溶液、酒業、鹽類、印染等行業。
安裝方式:適用于管道安裝或容器壁插入安裝等多種方式，動態或靜態都可測量，安裝方式有法蘭式及卡箍式。
特點:
1、采用4線制變送4-20mA輸出
2、濃度值0-100.0%(20℃)顯示（1位小數位）；五位密度值實時顯示（四位小數位）；電流值及溫度實時指示
3、可現場直接進入儀表菜單設定參數及調試，操作方便
4、具有純水標定校準、測量值微調及溫補功能
5、在線實時測量，可直接用于生產過程控制
6、接觸液體部件全部為316不銹鋼材料，安全，衛生，防腐性好。
技術指標
信號模式： 4線制
輸出信號： 4~20mA（有源輸出）
電 源： 24VDC (外部不能加載電阻元件或串接PLC)
密度范圍： 0~2g/ml，按使用情況，可標定為某個量程段
密度精度： 0.003 g/ml , 分辨率：0.001, 重復性：0.001
防爆等級： 隔爆ExdIIBT6
工作壓力： <1Mpa
介質溫度： 0~60℃（液態） 環境溫度：-40~85℃
介質粘度： <500cP
物理指標:
電氣接口：M20X1.5
過程接口：多種規格法蘭、卡箍
接液部件：316不銹鋼（或哈C）
?（訂貨須知: A、測量介質 B、介質溫度 C、安裝方式（水平或堅直、管道或儲灌） D、介質粘度 E、是否有不干凈的異物或沉積物 F、測量范圍 G、螺紋、法蘭及管道大小 H、管道材質）
調試:密度計、濃度計在出廠前已進行標定及溫補,測量值為20℃濃度值，正確安裝后加純水進行驗證，上電后表頭應顯示值應為0.0%左右，單位是%(密度顯示為0.997) ，如果不是，還需要進行現場標定（純水法），后面有說明方法。
故障排除：
在故障情況下，下述步驟可幫助找出問題原因。同時可幫助決定是否需要拆下來維修。以下選項幫助診斷和修理幾大基本故障癥狀，對每種癥狀，先處理最容易檢查的條件，如無法排除請聯系本公司服務中心。
1、 無顯示
檢查電源是否接好，四根線不能接錯，電源不能串有負載；
檢查回路是否短路，并檢查電壓是否正常；
電源正負極是否接反。
2、 偏差變大或輸出不穩定
A、檢查傳感器是否有粘物，如果有，應沖洗掉或用綿簽加酒精擦拭；
B、觀察是否有過大振動或有大功率變頻器及馬達的干擾，則需更換安裝位置；
C、檢查是否有較大氣泡或流速過大，或液體未全部接觸傳感器；
3、一直輸出值固定值
可能傳感器受阻無法產生振動，應拆開檢查；如不是則儀表已損壞。
4、在長時間不測量時，請關閉電源
5、叉體不能碰撞或承受大的重量
