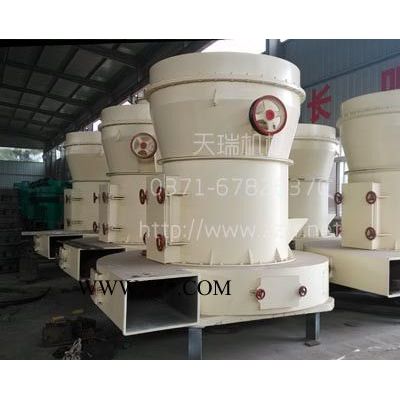

超細微粉磨|超細磨粉機 產品介紹
    超細微粉磨是經我公司專家在多年生產工業磨機的基礎上，采用流體力學原理，潛心研究、全新設計出的可與氣流相**的微粉磨機，從而一舉成功地解決了國內超細粉采用氣流磨成本高的難題，是一種高效率的超細微磨機。

天瑞新型磨輥總成介紹：
    天瑞新型磨輥總成，改變了傳統的結構形式，采用多種密封手段，排除了老總成漏油、進塵、不同心三大缺陷。新總成的幾大優點為：
1、不漏油，不需一班一加油，只須三天至一星期少量補加一次潤滑油。
2、密封程度高，生產過程中總成內不易進塵，從而延長了軸承的使用壽命。
3、在生產過程中根據總成軸承的磨損程度，可調整軸承間隙，保證上下軸承同心，軸承可連續使用十個月以上。
4、新型磨輥總成延長了維修周期，減少了維修強度，降低了生產成本，提高了生產效率，可給用戶帶來可觀的經濟效益。

一、用途和適用范圍
    超細微粉磨主要適用于常規物料的研磨粉碎，如高嶺土、石灰石、方解石、滑石大理石、 重晶石、石膏、氧化鐵紅、氧化鐵綠、氫氧化鋁、顏料、膨潤土、陶土等濕度小于8％，莫氏硬度在6級以下的非易燃易爆物料的超細粉加工。

二、超細微粉磨的主要特點
1、與其它磨機相比磨輥對物料的碾壓力在高壓彈簧的作用下提高800—1200Kg。
2、節能，在產量和細度相同的情況下，其系統能耗僅為氣流磨的三分之一。
3、投資小，效益高，在產量和細度相同的情況下，其價格僅為氣流磨的四分之一。
4、生產環節少，超細微粉磨與氣流磨相比，氣流磨必須先將20mm的物料粉碎到100目才能加工成超細粉，而超細微粉磨直接由20mm以下的進料粒度**可一次性達到平均粒徑<6.5um的超細粉。
5、研磨裝置采用重疊式多級密封，密封性能好。
6、超細微粉磨除塵效果完全達到**粉塵排放標準。

三、主要規格和技術參數

四、主要結構及工作原理
    微粉磨主要由主機、鼓風機、超細度分析機、成品旋風集粉器、布袋除塵器及聯接風管管道組成，用戶根據需要配備提升機、儲料倉、電控柜、電磁給粉機、破碎機等附助設備。在微粉磨研磨室內、磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯接，壓力彈簧靠拉力桿緊緊的壓在磨輥軸室的懸壁外端上，以橫擔軸為支點，靠彈簧壓力使磨輥緊緊的壓在磨環內圓表面上，當電機通過傳動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉又公轉，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機由調整轉速的高低來達到制粉目的。
    微粉磨工作過程：大塊物料經破碎后由提升機送入儲料倉，再由電磁振動給料機均勻地送入主機研磨室，進入磨室的物料被鏟刀鏟起，進入磨輥與環之間被碾壓搓碎，風機將風吹入磨室內，吹起粉末帶入分析機內，進行分選，達不到細度的又落研磨室重唐，合格細粉則隨氣流進入成品旋風集粉器，細粉與空氣分離后從卸料口排出即為成品，而空氣從上端回風管返回風機內，風路是循環的，并且是在負壓狀態下流動。
    在研磨室內因被研磨物料有一定的含水量，研磨時，會產生一定的熱量導致水氣蒸發，以及整機各管道法蘭連接密封不嚴密使外界氣體被吸入，使循環氣流風量增加，為保證磨機在負壓狀態下正常工作，所增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入氣中。

五、安裝與聯接
1．建筑廠房時應考慮主機上方能吊掛1.5--5噸的起吊工具，供檢修用。
2．7826與8327主機與鼓風機必須水平放在混凝土基礎上，旋風集粉器與除塵器可在設備安裝好以后在其支腳下面挖坑澆灌混凝土。9531詳見安裝基礎圖。
3．安裝時必須將各聯接管道的法蘭之間加密封墊封嚴，不允許漏氣。
