| 外徑133 | 內襯橡膠板厚度3mm |
|---|---|
| 外徑426 | 內襯橡膠板厚度4mm |
| 外徑630 | 內襯橡膠板厚度5mm |
| 材質 | 鋼管內襯橡膠板 |
| 產地 | 河南 |
| 產品等級 | 一級 |
| 產品認證 | IOS9001 |
| 計量單位 | 米 |
| 類型 | 襯膠管道 |
| 形狀 | 管狀 |
| 品牌 | 縱橫制造 |
| 加工定制 | 是 |
石膏濕法脫硫漿液管道
石膏濕法脫硫漿液管道吸收塔循環漿
石灰石—石膏濕法脫硫系統氯化物來源于脫硫吸收劑、補充水及煤。脫硫吸收劑石灰石中的氯離子含量一般為0.01%左右，脫硫工藝水中氯離子的含量為10—150mg/L,而FGD系統中大多數的氯來源于煙氣中的氯化氫，主要是煤種的含氯量高引起的。我國煤中的氯含量一般在0.1%左右，少數煤中氯含量為0.2%—0.35%，某些高灰分煤的氯含量 氯離子對脫硫系統的危害
石膏濕法脫硫漿液管道吸收塔循環漿液強烈的腐蝕性
氯離子對不銹鋼的腐蝕主要有兩方面：一是破壞鈍化膜；二是降低PH值。在PH值偏低的環境下，不銹鋼對Cl-將會更加敏感，其常見的腐蝕類型為點蝕。另外Cl-又是引起金屬孔蝕、縫隙腐蝕、應力腐蝕和選擇性腐蝕的主要原因。當Cl-含量達2%時，大多數不銹鋼已不能使用，要選用丁基橡膠、玻璃鱗片襯里或其他耐腐蝕材料。
綜上所述，漿離子含量高帶來的一個問題就是對于漿液接觸的罐體、管道和設備的腐蝕，必須采用更高級的防腐材料和設備，這就增加了投資。洛陽縱橫制造專業生產電廠石灰石—石膏濕法脫硫系統管道和罐體襯膠等。

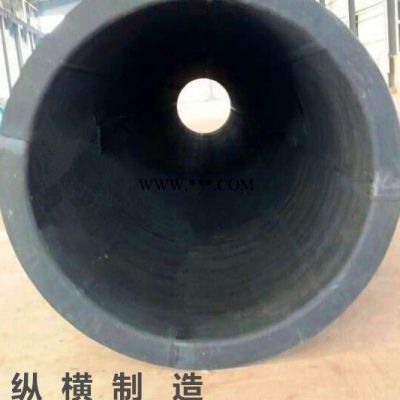

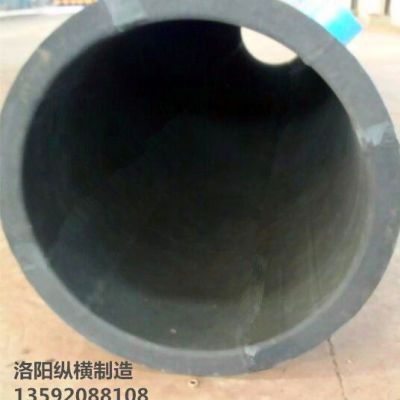

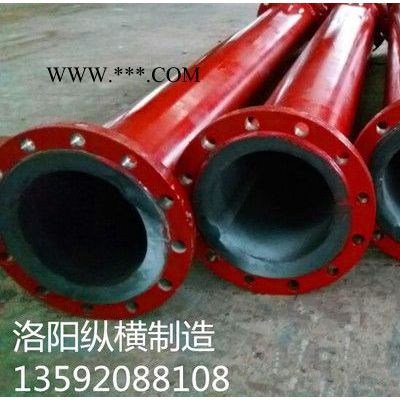

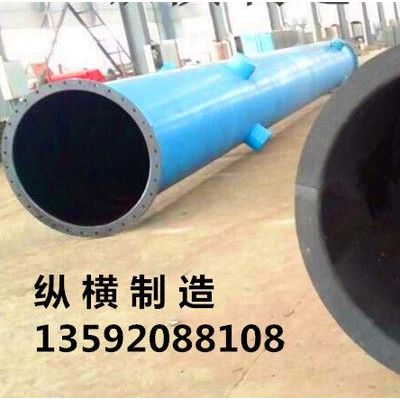

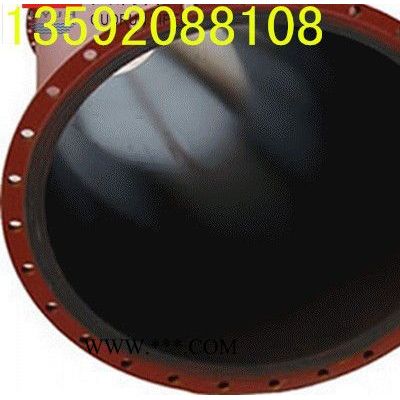

石膏濕法脫硫漿液管道是一種外部以鋼或者硬質結構為管道骨架，內襯耐磨、防腐以及耐高溫的丁基橡膠作為襯里層，通過橡膠自身物理和化學性能從而降低了管路輸送介質對外部結構的作用如沖擊力、腐蝕等，其由于橡膠的緩沖作用，大大延長了管路的使用壽命，降低了使用者的成本。
根據多年的施工經驗，不同應用領域襯膠管道可分為兩類一類是礦山此類工礦條件比較惡劣的環境下，一般的采用進口的世界橡膠板，由于他們的各方面性能均是國產橡膠的幾倍，使得他們能夠在這種環境下工作，而一般工礦環境比較好條件下，為了降低企業成本采用國產的襯膠管道，同樣能夠起到應用的效吸收塔循環漿液丁基橡膠鋼管特性
種類 | 牌號 | 硫化方式 | 特性 | 硫化膠板物理性基本指標 | 粘接強度 | ||
硬度HS | 扯斷強度MPa | 伸長率% | |||||
天 | R-6 | 加壓硫化 | 耐磨性能、耐化學性能、 | A：60±5 | ≥10 | ≥350 | ≥6.0KN/m |
R-16 | 常壓硫化 | 同上，現場施工用 | A：60±5 | ≥10 | ≥350 | ≥6.0KN/m | |
R-8 | 加壓硫化 | 耐>10mm硬質粗顆粒料漿磨損 | A：60±5 | ≥10 | ≥35 | ≥6.0KN/m | |
R-18 | 常壓硫化 | 同上，現場施工用 | A：60±5 | ≥10 | ≥35 | ≥6.0KN/m | |
天 | H-6 | 加壓硫化 | 超低的Ca、Mg離子含量， | D：75±5 | ≥20 | ≥40 | ≥6.0MPa |
H-61 | 常壓硫化 | 同上，現場施工用 | D：75±5 | ≥20 | ≥30 | ≥6.0MPa | |
H-7 | 加壓硫化 | 耐化學性能優良，抗沖 | D：75±5 | ≥18 | ≥30 | ≥6.0MPa | |
H-71 | 常壓硫化 | 同上，現場施工用 | D：75±5 | ≥18 | ≥30 | ≥6.0MPa | |
H8501 | 加壓硫化 | 耐酸、堿性?xún)?yōu)良、標準品 | D：75±5 | ≥10 | ≥30 | ≥6.0MPa | |
石膏濕法脫硫漿液管道的應用領域
化工、電力、冶金、食品等行業業的介質輸送及環保處理系統以及飲水工程及給排水工程。
電力系統：火力發電廠的粉煤灰排放、化學水循環系統、除/硫系統。
煤炭工業：煤粉、水/煤/漿的輸送，礦井的送風、排風、排水系統、脫硫系統。
化工行業：強/酸、強/堿等高/腐/蝕/介質的輸送，鹽化工的鹵/水、鹽/漿、原/鹽的輸送。
石油開采：原油輸送，天/然/氣/集/輸，污水回灌。
冶金工業：焦/炭/粉、礦/粉、礦/漿及冶/煉/油/廢/渣的輸送。
礦山行業：漿/體/輸送管道、煤/礦/井下高壓供水、供氣管線。
疏浚工程：江、河、湖、港口、碼頭等清/淤工程輸送泥沙。
石膏濕法脫硫漿液管道工藝對金屬基體的要求如下：
石膏濕法脫硫漿液管道基體結構力求簡單，襯里部位必須保證施工過程中手或工具能接觸到和看得見，為保證丁基橡膠襯里層的質量，對基體要求如下：
（１）基體必須有足夠的強度和剛度，以免承受載荷后產生變形和破壞橡膠襯里層。受壓容器應有壓力容器檢驗合格證方可進行施工。
（２）襯膠的設備不應采用鉚接結構。必須進行鉚接時，需采用埋頭鉚釘，并應緊嵌入縫隙，不得高出設備表面。
（３）橡膠襯里設備表面要求平整光滑，不應有大于３０ｍｍ的凹凸處。凡有棱角的部位，應呈圓弧過渡，其半徑應小于５ｍｍ，設備內有支承、檔板及附件時，焊接縫應打成圓角。
（４）橡膠襯里設備金屬殼體必須采用連續對接焊縫結構。突出襯膠層金屬表面焊縫高度不高于２ｍｍ，焊縫不應有氣孔、焊瘤、咬邊等現象。
（５）設備上的接管焊縫應圓滑平整，伸入設備內表面時，應采用雙面焊。 （６）大型密閉設備襯里時，從安全操作角度考慮，應設兩個人孔。 、
４施工工藝 設備及管件需噴砂除銹達到Ｓａ２．５級，用壓縮空氣吹凈表面浮塵，然后涂刷一遍底膠漿。
施工工藝流程：設備缺陷處理一二次膠漿涂刷一三次膠漿涂刷貼襯一中間檢查一硫化一成品檢查一成品一修理
膠板的襯貼施工按ＨＧＪ２２９－９１“橡膠襯里”技術要求進行施工。貼襯的程序是：立式設備一般先襯底部，后由上往下襯垂直面；臥式設備先襯上半部，后襯下半部；設備的連接管口應使接縫順介質流動方向搭接。
貼襯法采用熱烙法時應嚴格控制烙鐵的溫度，一般控制在１００－２００℃為宜。烙膠時，烙鐵不得在膠板上停留，烙膠應以中部開始往四周趕走氣泡。烙膠時發現氣泡應及時用針刺破，將氣體抖燼，然后用烙鐵壓實。 硫化前應對完成襯貼設備進行檢查，發現問題要及時處理。硫化根據設備的大小以及所襯橡膠膠種選擇硫化方式。基于襯里的質量和經濟觀點來看，橡膠襯里首先應考慮采用硫化罐硫化法。成品質量控制應檢查膠層的硬度及電火花檢查襯里層有無漏電現象。如有則應修補。
洛陽縱橫制造有限公司期待與您長期合作！
