本款砂線切割機床是利用砂線上下往復、旋轉運動，可以加工任意曲線的工件。適合加工石墨電極，陶瓷，復合材料等零件類產品；

   本機床是利用砂線上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的砂線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動按程序確定的軌跡運動，最后得到所需形狀的工件。

   本加工方法最大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料的成型切割均可加工。

   我公司為中國運載火箭技術研究院研制的多款機型，解決了加工特殊復合材料工藝上的難題，為國家航天事業發展做出有力的支持；

   本款砂線切割機床切割的產品圖如下

    晨虹數控金剛石線切割機床單線往復走絲結構的砂線切割機床主要結構、性能特點。

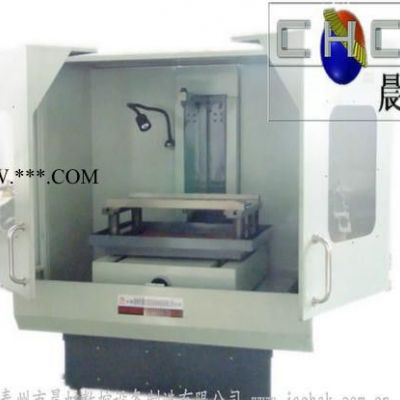

    本款砂線切割機床圖片

1．機床的主要組成部分。

　　　本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、防護部分組成。

2．結構布局與特點。

　　　整機采用床身固定。工作臺在床身上作Y向移動，絲架、立柱、貯絲部分在另一固定臺上作Y向運動。整機導軌采用臺灣產直線滾動導軌磨損小，使用壽命長等特點，保證運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。

3．特殊規格的超大機床可以加工大件

主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板，床身內腔采用密集型“蜂窩狀”井型筋板布置。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。

4. 三向?qū)к?/p>

　 Ｘ、Y、Z三軸均采用臺灣產上銀直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性極好，使用壽命長。

5．兩向進給機構

　（１）Ｘ、Y向進給機構采用精密滾珠絲桿傳動，數控驅動電機直連絲桿提高了精度。進給驅動特性好，機構簡單，維護方便。

6. 潤滑系統

　　本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。絲杠軸承采用高質量潤滑脂潤滑。

　7．　安全防護

　?。ǎ保?、Ｙ向?qū)к壊捎貌讳P鐵伸縮防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o(hù)裝置，確保導軌和絲桿工作的可靠性和壽命。

　　（２）主電機、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和極限擋塊控制裝置，機床工作安全可靠。

　?。ǎ常┧幸苿庸芫€全部采用金屬套管或非金屬鏈條裝置做安全防護。

主要電氣控制部分性能特點。

　?。ǎ保?、Ｙ向進給采用伺服馬達進行控制和驅動，性能先進、工作可靠、操作方便。

　　 （２）Ｘ、Ｙ向進給控制分別具有快速移動和精密定位功能、操作方便。

本款數控金剛石砂線切割機床砂線往復式，能加工平面和錐體工件。適合加工多晶硅，水晶等薄片類產品。我公司研制的可旋轉、傾斜單線往復走絲金剛石砂線切割機床經沈陽儀表科學研究院使用，加工歐洲核子研究中心大型強子對撞機顯示粒子狀態的關鍵零件。

本款砂線切割機床機床切割產品圖如下

砂線切割機床操作使用說明：

1.此款機床加工完全是數控的。其更換砂線需要人工完成，既將程序設定后開啟設備即可實現不需要人為的干預，出現斷絲現象設備會自行停止運轉，等待人工換上新的砂線后繼續切割設備會從斷點處繼續加工不會影響加工工件的尺寸。

2.根據加工不同材料的工件不同薄厚的工件裝夾方式也不同，比如普通的工件只需要用普通壓板將其壓在工件架上即可，如果在加工薄壁零件或是加工后的工件支撐面很薄時既低于5mm時采用石蠟固定既膠裝這樣可以保障加工后的工件不會因為壁薄而斷裂，避免造成不必要的損失。

3.加工不同材料的工件會直接影響金剛石砂線的使用壽命，一般加工石墨類或硬度小于石墨的工件壽命能保持在50-80個小時。

4.設備后期運行維護支出：只要不人為的去破壞設備正常使用情況下只需要將機床需要加油的部件加油的支出。

點此可查看晨虹數控生產的金剛石線切割機床客戶使用報告

點此可查看晨虹數控生產的金剛石線切割機床檢測報告

金剛石砂線簡介

 電鍍金剛石砂線是一種新型的切割材料，該石線是一種高抗拉鋼線外層鍍有金剛石，并經過特殊處理，柔韌性強，金剛石不易脫落，使用壽命長。

 適用范圍：

 1.適用于切割各種晶體、寶石、單晶硅，多晶硅，非金屬材料及各種超硬脆性材料，也適用于實驗室或研究單位進行科研工作。

 2.節約材料金剛石砂線的切割刀鋒小，出片率高,極大的節約了料。

 3.切割精度可以達到材料切割精度要求，并且切割表面光滑，切割后可以直接拋光，省去了研磨工序，節約了時間和材料。

金剛石砂線圖片如下

晨虹數控金剛石線切割機床技術參數

  我公司開發生產的系列CH5625～CH5663數控砂線切割機床，切割高度有100mm、250mm、400 mm、1000 mm多款機型，并可為用戶設計特殊要求的機床。

特別說明

因為晨虹數控是可以根據客戶實際需求定制符合客戶需要的專用數控機床設備，網站上的機床價格、圖片、產品屬性，是以往客戶定制的規格，僅供購買參考，不作實際交易價格，歡迎來電咨詢。

聯系我們晨虹數控的方式請看下面：

泰州市晨虹數控設備制造有限公司

Taizhou Chen Hong NC equipment manufacturing Co., Ltd.

地址：江蘇省泰州市九龍臺商工業園區龍園北路

百度地圖地址：//j.map.baidu.com/qguVJ

公交車：站名（九龍副食品市場），15路、21路

郵編：225300

網址：//www.jschsk.com.cn

聯系人：徐晨影

電話：0523-86261606

傳真：0523-86261606

手機：13365200209

Q Q：1131610309

MSN：406794677@qq.com

郵箱：tzxcy@yahoo.com.cn或jschsk@163.com

晨虹數控公司簡介

晨虹數控是專注于中高端數控機床產品的設計、生產和銷售的單位，公司由博士、碩士和高級工程師等多名高級人才組成的研發團隊,建立了完善的ISO9001:2008質量管理體系,目前有六項國家發明專利，十多項新型實用技術專利。是以科研為主的科技型企業。主要產品分特種加工機床和數控機械加工機床兩大類。

特種加工機床有：國家發明專利數控電火花線切割直齒錐齒輪機床（發明專利號200810123589.9）、數控中走絲電火花線切割機床、精密數控回轉臺電火花線切割機床、4米×4米、1米×6米等特大型電火花線切割機床、數控金剛石砂線切割機床等。
 數控機械加工機床有：三軸數控深孔鉆床、數控雕銑機床、數控銑床、平面磨床、發明專利砂輪加工機床和為用戶設計生產專用數控機床。

2009年成立不久的晨虹數控憑借過硬的技術實力，在與天津、廣東等多家“大哥級”企業的博弈中脫穎而出。研制的數控砂線切割機床順利通過國家（北京）航天城專家組驗收，成為航天城航天器生產設備的供應商之一。同年年底晨虹新型金剛石線切割成功下線，在加工脆硬不導電材料的數控設備中切割線的平穩運行、異型切割、切割角度偏擺等方面又是一個大大的提高。

2010年8月公司的數控金剛石砂線切割機床被江蘇省科學技術廳認定為“高新技術產品”，同年年底，本公司獲得江蘇省民營科技企業協會授予“江蘇省民營科技企業”稱號。

2010年4月下旬江西賽維LDK太陽能高科技有限公司單晶部與我公司聯系，希望我公司能為江西賽維公司研發一款特殊砂線切割機床，通過溝通研究我公司為其設計了一款X軸1.5米、Y軸1米，切割厚度為0.8米的數控金剛石砂線切割機床以滿足加工需求。

我們晨虹數控公司在產品制造上具有強大的實力，可為用戶設計制造各種專用機床是我們的特色。

公司信息不斷更新中……

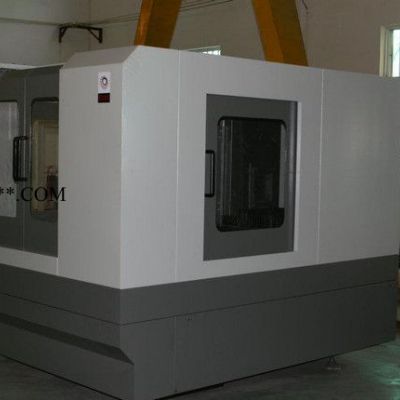

【晨虹數控金剛石砂線切割機床產品圖片】
