| 測量范圍 | 0~1300（℃） |
|---|---|
| 規格 | 1000,800,500 |
| 品種 | 多種 |
| 外形尺寸 | 各種尺寸 |
| 聯接型式 | 無固定裝置 |
| 允差等級 | B |
| 分度號 | K |
| 熱響應時間 | 70（s） |
| 品牌 | 商華 |
| 型號 | WRN-122 |
| 加工定制 | 是 |
WRN-122剛玉管1300度K型熱電偶產品概述
WRN-122剛玉管1300度K型熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。
WRN-122剛玉管1300度K型熱電偶可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據**規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30—鉑銠6—鉑銠10—鉑、鎳鉻—鎳硅、鎳鉻—銅鎳、銅－銅鎳、鐵－銅鎳等型式熱電偶。
工作原理
WRN-122剛玉管1300度K型熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時**會在回路中產生熱電流，接上顯示儀表，儀表上**指示出熱電偶，產生的熱電動勢的對應溫度值。 ?熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

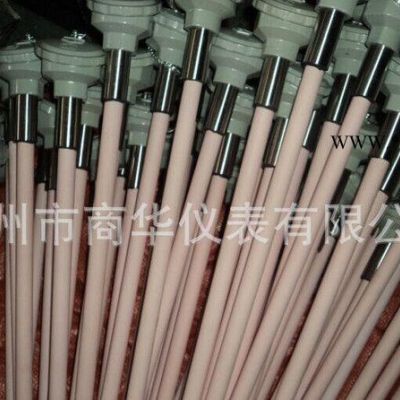

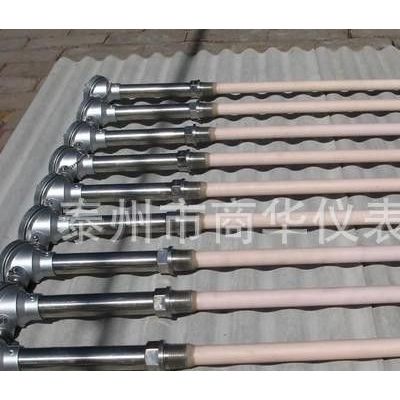

WRN-122剛玉管1300度K型熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 備注：關于本型號具體技術要求(如長度、螺紋或法蘭接等)可與公司洽詢。
WRN-122剛玉管1300度K型熱電偶技術參數
WRN-122剛玉管1300度K型熱電偶溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測量范圍℃ | 允許偏差△t?℃ |
鉑銠30—鉑銠6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
鉑銠10—鉑 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
鎳鉻－鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
鎳鉻－銅鎳 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
WRN-122剛玉管1300度K型熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
WRN-122剛玉管1300度K型熱電偶熱電偶公稱壓力?
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
