| 最大加工電流 | 50A |
|---|---|
| 最大加工速度 | 200mm/min |
| 最大承重 | 1200kg |
| 表面粗糙度 | 0.3um |
| 輸入電壓 | 380V |
| 主機重量 | 1700kg |
| 工作臺行程（X*Y） | 450*350 |
| Z軸行程 | 400mm |
| 主機裝箱尺寸 | 1600×1800×2200 |
| 品牌 | 迪蒙 |
| 控制箱重量 | 200kg |
| 控制箱裝箱尺寸 | 540*480*1720mm |
| 機床導軌 | 貼塑導軌 |

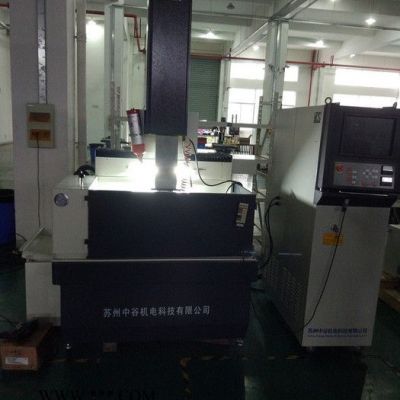

EDM350H-CNC（鏡面）電火花成型機
一、技術指標

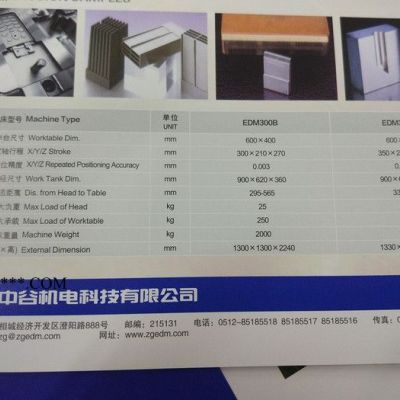

| 機床型號 | 單位 | EDM350H |
| 工作臺尺寸 | mm | 600×400 |
| X/Y/Z軸行程 | mm | 300×250×270 |
| 油槽內徑尺寸 | mm | 900×640×450 |
| 主軸端面至臺面距離 | mm | 330~600 |
| 主軸**大負重 | kg | 50 |
| 工作臺面**大承載 | kg | 400 |
| 機床重量 | mm | 2200 |
| 外形尺寸（長×寬×高） | mm | 1330×1590×2350 |
二、CNC脈沖電源的技術性能
1. 規格參數
1) 總輸入功率: 9KVA(50A)
2) 輸入電源: 220V/380V
3) **大加工電流: 50A
4) 表面粗糙度: Ra≤0.1μm（銅／鋼）
5) **小電極損耗: ≤0.1%（銅／鋼）
6) 定位精度：0.01
7) 重復定位精度：0.05
8) 生產率: ≥500mm3/min（石墨／鋼）
9) 插補方式: 直線、圓弧、螺旋線、竹腔
10) 各軸補償: 各軸分別進行步距誤差補償、間隙補償
11) **大控制軸數: 三軸三聯動
12) 各軸分辨率: 0.4μm
13) **小驅動單位: 1μm
14) 輸入方式: 鼠標、USB
15) 顯示方式: 液晶屏（TFT-LCD）
16) 遙控盒(手控盒): 標準點動（多級切換）、輔助A0-A3
2. 功能配置
1) 液晶顯示及鼠標輸入;
2) X.Y.Z三軸三聯動功能;
3) 專家加工工藝數據庫：可進行電極和工件材料的組合自動加工和手動加工：銅/鋼、石墨1/鋼、石墨2/鋼、銅/鋁合金、石墨1/鋁合金、石墨2/鋁合金、銀鎢，銅鎢/鋼、銀鎢、銅/鋅合金、石墨/鋅合金、 銅/銅合金;
4) AUTO加工功能：輸入電極和工件材料、加工面積、電極縮放量**終加工表面粗糙度等加工信息，系統依據專家加工工藝數據庫,自動計算加工參數，自動完成從粗加工到精加工的全過程;
5) 自動定位功能：具有端面定位、角定位、柱中心定位、孔中心定位、任意三點圓中心定位、放電位置找正定位功能，同時利用自動定位功能可對加工好的工件進行在線測量、在線修正;
6) 自動清弧電路：放電加工的過程中實時監測加工間隙狀況，發生輕微短路和拉弧的情況時，報警并適時進行清弧處理;
7) 液位控制、液溫控制 ;
8) 斷電復歸功能：機床可記憶當前坐標系的坐標值，在遇到突然斷電等突發情況時，重新開機后仍可找到設定的坐標點。
