| 產品認證 | ISO9001/2000 |
|---|---|
| 產地 | 上海 |
| 名稱 | 高壓電纜玻璃鋼防爆盒 |
| 適用范圍 | 10KV |
| 外形尺寸 | 1600-180 |
| 應用范圍 | 10KV |
| 品牌 | 朋源 |
| 型號 | PYBK-10 |
| 加工定制 | 是 |
| 質量認證 | 防爆試驗 |
本公司供應電纜中間接頭防爆盒，保護電纜中間頭不受外力損害，防火，防爆。本產品應用于10KV/35KV中間連接，中間接頭做好后包裹于接頭，兩端做好密封處理之后，灌入專用高壓電纜密封膠，膠在一定時間后會凝固與殼體成為一體，從而達到保護中間接頭，防火，防爆的作用。
試驗參數：
| 1 | 結構檢查 | 整機 | 符合 | 1）銘牌標志符合標準規定 2）結構尺寸符合圖紙及標準規定 |
| 2 | 溫度試驗 | 外殼、密封墊、接頭處、單芯電纜接頭澆封部位 | 符合 | 樣品外殼、密封墊、接頭處、單芯電纜頭澆封部位的最高表面溫度分別為63.5℃、62.4℃、106.6℃、106.1℃。 注1：試驗用電纜橫截面積為300mm2。 |
| 3 | 耐熱耐寒試驗 | 密封墊、膠泥、單芯電纜接頭澆封部位 | 符合 | 樣品置入相對濕度90％、溫度90℃的環境中14天，在置入127.0℃的環境中14天，然后在室溫下放置24h，再置入溫度為了30℃的環境中24h，試驗后密封墊、膠泥、單芯電纜接頭澆封部位均未見明顯變化。 |
| 4 | 抗議沖擊試驗 | 殼體 | 符合 | 殼體承受質量為1.0kg的試驗物體從高度0.7m垂直落下所產生的沖擊能量，結果無損壞。 |
| 5 | 絕緣介電強 試驗 | 相對地 | 符合 | 1.試驗電壓：21000V； 2.試驗時間：60s； 3.試驗結果：無擊穿、飛弧、閃絡現象 .
|
| 6 | 外殼防護等級（IP）試驗 | 整機 | 符合 | 4級防水試驗：用擺管淋水試驗裝置進行，總流量4.3L/min,試驗時間10min,試驗后檢查樣品內無進水。 內部全部灌滿，無空腔，滿足5級防塵要求。 |
| 7 | 引入裝置夾緊 試驗 | 引入裝置 | 符合 | 在直徑36.0mm的電纜上施加720M的拉力6小時，結果無位移。 |
| 8 | 表面電阻測定 | 樣塊 | 符合 | 表面電阻值為6.58*108Ω |

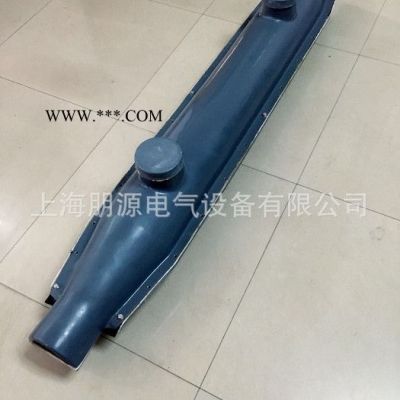

中間接頭玻璃鋼防爆盒
安裝工藝

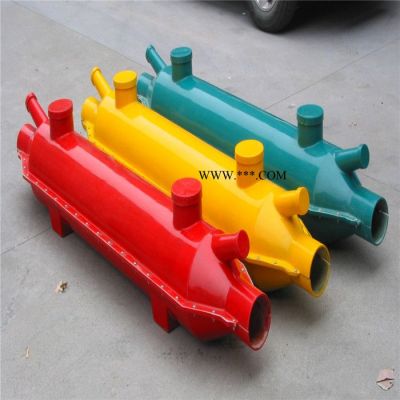

玻璃鋼防爆盒產品種類繁多，主要有10kV單芯10kV三芯，35kV單芯35kV三芯，110kV, 220kV, 500kV單芯中間接頭玻璃鋼外殼幾大類。
玻璃鋼防爆盒的主要功能是保護電纜中間接頭。
玻璃鋼安裝工藝：
1. 準備工作
1.1 檢查所配玻璃鋼外殼適用的規格和尺寸與電纜的外徑和中間頭(應力錐或銅殼)的配合尺寸是否吻合；
1.2 檢查玻璃鋼外殼的密封材料(哈呋開口的密封墊，玻璃鋼外殼兩端口與電纜的密封材料：帶材和熱縮管)是否齊全；
1.3 檢查高壓電纜密封膠兩組份電纜膠包裝是否完整，組份的數量是否充足；
2. 玻璃鋼外殼的裝配
對待安裝的玻璃鋼外殼的中間接頭段清潔處理，裝上玻璃鋼外殼的上下半，引出同軸電纜或接地電纜，上緊若干個螺栓，防爆盒兩端口和同軸電纜或接地電纜的密封處理(包防水密封帶材和收縮熱縮管)；

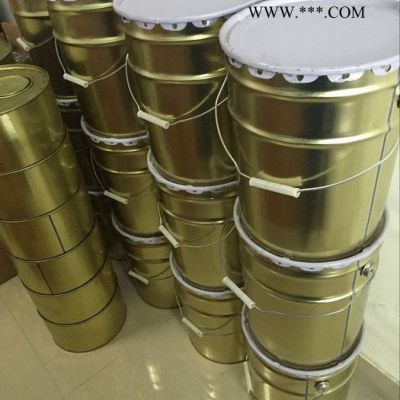

3. 將兩組份高壓電纜密封膠（AB膠）合在一起攪拌均勻；
4. 灌膠：灌膠要注意它的連續性，兩組膠灌入的間隔的時間越短越好；灌膠時請注意漏膠；
注意：高壓電纜密封膠的雙組份電纜膠在其固化過程中略有些體積膨脹，所以不能灌的太滿，一般灌到低于灌膠口上沿20至30mm的高度；
5． 封蓋口，安裝完畢。
